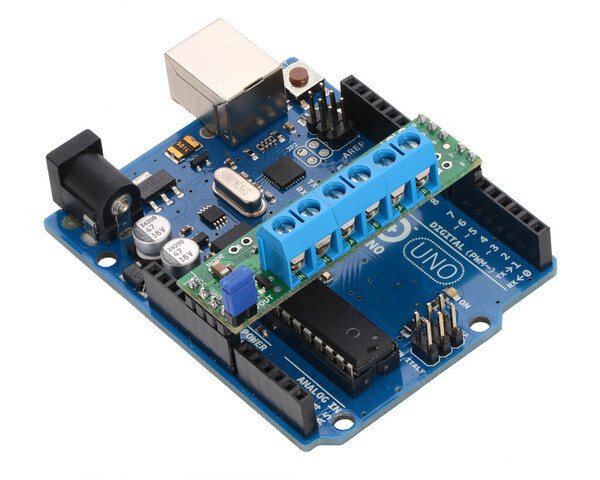

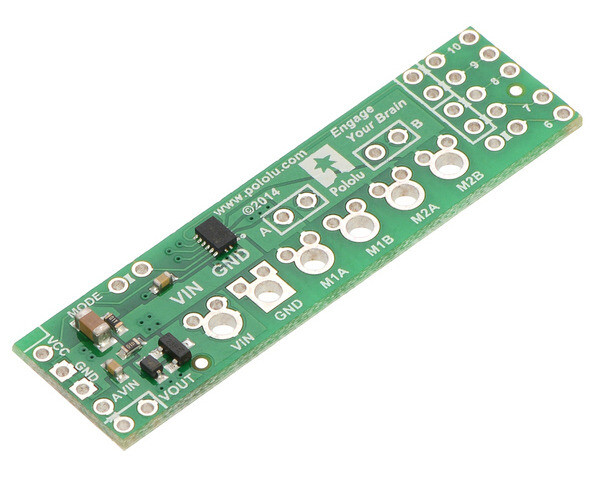

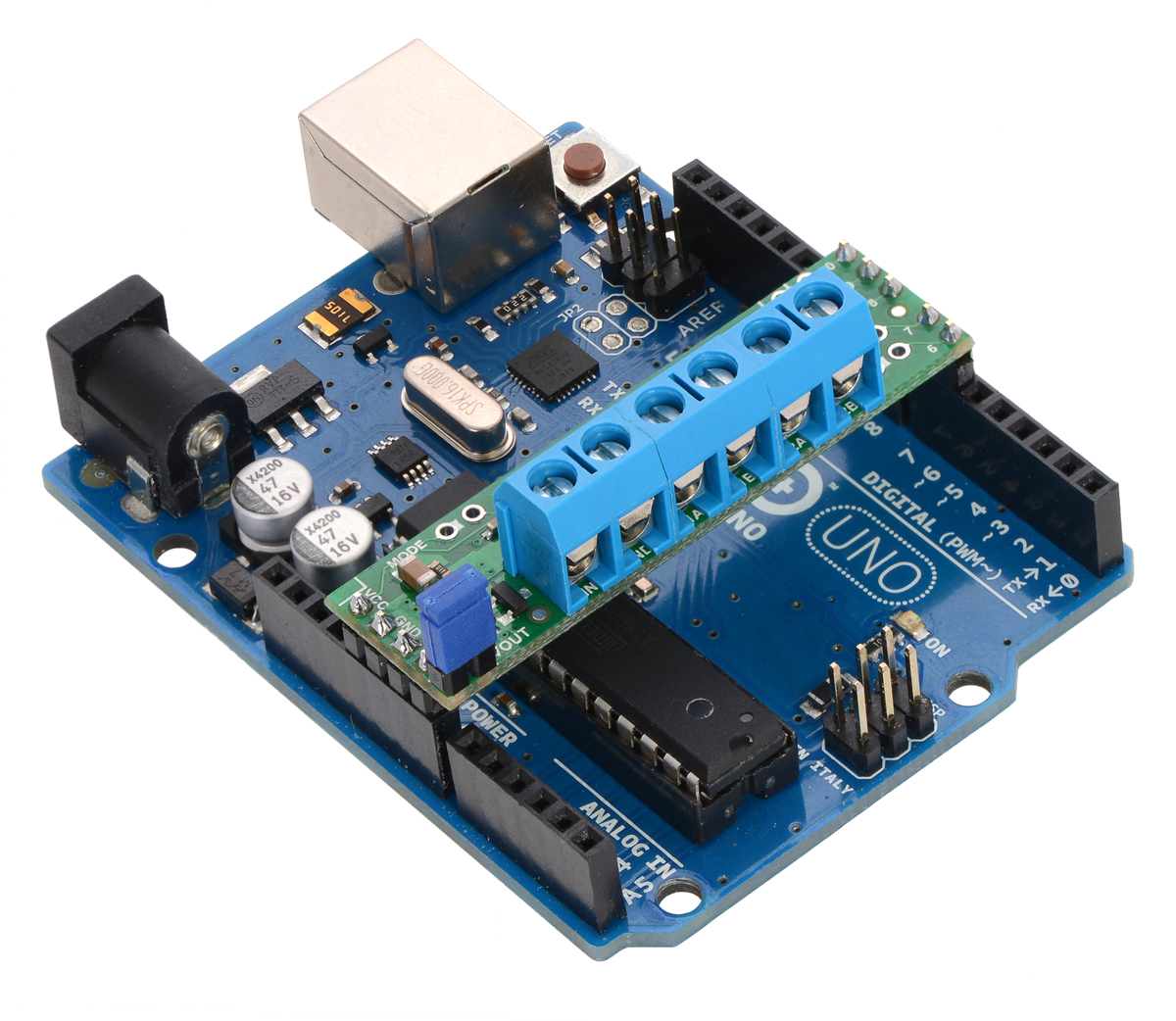

Arduino için Pololu DRV8835 Dual Motor Sürücü Shield Kartı, 2x1.2A PL-2511

Bu küçük Arduino için Pololu DR8835 Dual Motor Sürücü Shield Kartı, Arduino veya Arduino uyumlu bir kart ile iki küçük fırçalı DC motoru kontrol etmenin kolay ve ekonomik bir yoludur. Entegre DRV8835 çift motor sürücüsü, 1,5 V ila 11 V arasında çalışmasına olanak tanır ve düşük voltajlı motorlar için uygun bir kontrol seçeneği sunar. Shield, her motor için sürekli 1,2 A (1,5 A tepe) veya her iki kanal paralel bağlandığında tek bir motora sürekli 2,4 A (3 A tepe) akım sağlayabilir.

o A-star 32U4 Prime

o Arduino Uno

o Arduino Leonardo

o Arduino DUE

o Arduino Mega 2560

Pololu DRV8835 Arduino Uyumlu Motor Sürücü Shield Kartı yerine daha güçlü sürücü kartlarına ihtiyaç varsa Pololu tarafından Arduino uyumlu üretilen diğer kartlar inceleyebilirsiniz:

o MC33926 DC Motor Driver Shield Kartı

o VNH5019 DC Motor Driver Shield Kartı

Shield kartının öne çıkan diğer özellikleri:

  - Lojik sinyal düzyleri 2 V - 7 V arasında olabilir.
  - 250 kHz'e kadar PWM çalışması desteklenmektedir (ultrasonik frekanslar daha sessiz motor çalışması sağlanabilir)
  - İki arayüz modumevcuttur: PHASE/ENABLE bir pin yön belirleme ve diğer pin de hız belirlem için kullanılır; IN/IN çıkışlar girişleri izler ve ileri kontrol şekillerine imkan sağlar.
  - Shield kartı, motor besleme gerilimi uygun olduğunda üzerine takılı olduğu Arduino kartını besleyebilir. Varsayılan olarak shield kartı ve Arduino kartı ayrı kaynaklardan beslenecek şekilde gelir. Shield kartı, Arduino üzerinden beslemek önerilmez. Ancak tersine, motor güç kaynağı uygunsa shield üzerindeki VOUT - AVIN pinleri arasındaki jumper konumu değiştirilerek Arduino kartı shield üzerinden beslenebilir.
  - Arduino kütüphanesi, shield kartı kontrolünü kolaylaştırır.
  - Varsayılan pin haritası size uygun değilse Arduino pin eşlemeleri özelleştirilebilir
  - Motor güç kaynağında ters voltaj koruması
  - Düşük voltaj kilitleme ve aşırı akım ve aşırı sıcaklığa karşı koruma

Arduino için Pololu DR8835 Dual Motor Sürücü Shield Kartı Teknik Özellikler

Motor sürücüsü: DRV8835
Motor kanalları: 2
Minimum çalışma voltajı: 1,5 V2
Maksimum çalışma voltajı: 11 V
Kanal başına sürekli çıkış akımı: 1,2 A3
Kanal başına tepe çıkış akımı: 1,5 A
Sürekli paralel çıkış akımı: 2,4 A3
Maksimum PWM frekansı: 250 kHz
