ZS-X14 BLDC 3 Fazlı Fırçasız Motor Sürücü - 6-36V, 20A

ZS-X14 BLDC 3 Fazlı Fırçasız Motor Sürücü - 6-36VDC 20A

ZS-X14 BLDC 3 Fazlı Fırçasız Motor Sürücü, 6 ila 36V DC aralığında çalışan üç fazlı fırçasız DC motorlar (BLDC) için geliştirilmiş güçlü bir motor sürücüsüdür. Sürücü, motorun hızını hassas biçimde ayarlamanıza, dönüş yönünü değiştirebilmenize ve fren kontrolü sağlamanıza olanak tanır.

Yüksek verimlilik ve geniş voltaj desteğiyle, maksimum 400W çıkış gücü sunar. Bu sayede hem küçük otomasyon sistemleri hem de yüksek devirli motor uygulamaları için ideal bir çözümdür.

ZS-X14 BLDC 3 Fazlı Fırçasız Motor Sürücü Teknik Özellikler

• Model: ZS-X14

• Çalışma Gerilimi: 6–30V DC (maksimum 36V)

• Çıkış Akımı: 18A sürekli, 25A soğutmalı çalışma

• Güç Kapasitesi: 250–300W nominal / 400W maksimum

• Koruma Özellikleri:

  • Aşırı akım koruması

  • Kilitli rotor koruması (otomatik akım kesme)

  • Aşırı sıcaklık koruması (yüksek ısıda güç otomatik yarıya düşer)

• Maksimum Devir:

  • 2 kutuplu motor: 224.000 RPM

  • 6 kutuplu motor: 74.000 RPM

  • 12 kutuplu motor: 40.000 RPM

  • 14 kutuplu motor: 35.000 RPM

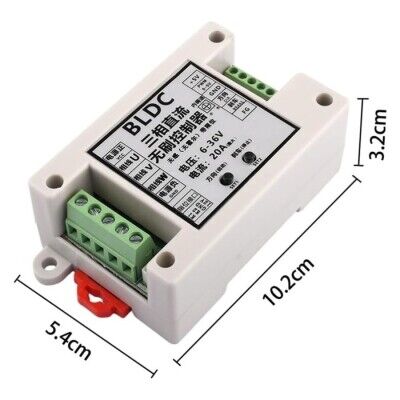

• Boyutlar: 10.2 × 5.4 × 3.2 cm

Çalışma Modları (6 Farklı Mod)

Kontrol ünitesi, farklı uygulama ihtiyaçları için altı farklı çalışma modunu destekler. Her mod, SET1 ve SET2 tuşları aracılığıyla seçilebilir.

1. Standart Mod:
   Sürekli hız ayarı, ileri/geri yön kontrolü ve frenleme fonksiyonu.

2. Otomatik Mod:
   Limit anahtarıyla ileri-geri tekrarlayan otomatik hareket.

3. Yavaşlama Modu:
   İleri veya geri yönde yumuşak hız değişimiyle kontrollü hareket.

4. Tek Gidiş-Dönüş Modu:
   Limit anahtarlarıyla otomatik ileri-geri dönüşlü çalışma.

5. Tek Tetik Modu:
   Her bir tuş basımıyla ileri veya geri yönlü, limit kontrollü hareket.

6. Seviye Tetiklemeli Mod:
   Tuş kombinasyonlarıyla yön ve fren kontrolü yapılabilir.

Fren fonksiyonu, LED göstergesi yanıp sönerken SET1 + SET2 tuşlarıyla aktif veya pasif hale getirilebilir.

Mod Seçim İşlemi

1. SET1 ve SET2 tuşlarına aynı anda basılı tutarak güç verin.

2. LED göstergesi yanıp söner; yanıp sayısı mevcut modu belirtir.

3. SET2 tuşuna kısa basarak modlar arasında geçiş yapabilirsiniz.

4. Seçim sonrası LED sabit yanar; işlem kaydedilir ve moddan çıkılır.

LED yanıp sayısı:

• 1x: Standart

• 2x: Otomatik

• 3x: Jog

• 4x: Tek Gidiş-Dönüş

• 5x: Tek Tetik

• 6x: Seviye Tetik

Hız Kontrolü Seçenekleri

Sürücü, üç farklı hız kontrol sinyali giriş modunu destekler:

1. Analog 0–5V Giriş (Varsayılan):
   Kart üzerindeki potansiyometre veya harici sinyal üzerinden hız ayarı yapılır.

   Düşük akım sinyali MCU’ya doğrudan girer; yüksek voltajla temas edilmemelidir.

2. Analog 1–4.2V Giriş:
   Hall sensörlü kollar için uygun hassas kontrol modu.

3. PWM Giriş:
   3–5V genlik, 1k–10kHz frekans aralığında PWM sinyaliyle hız kontrolü.

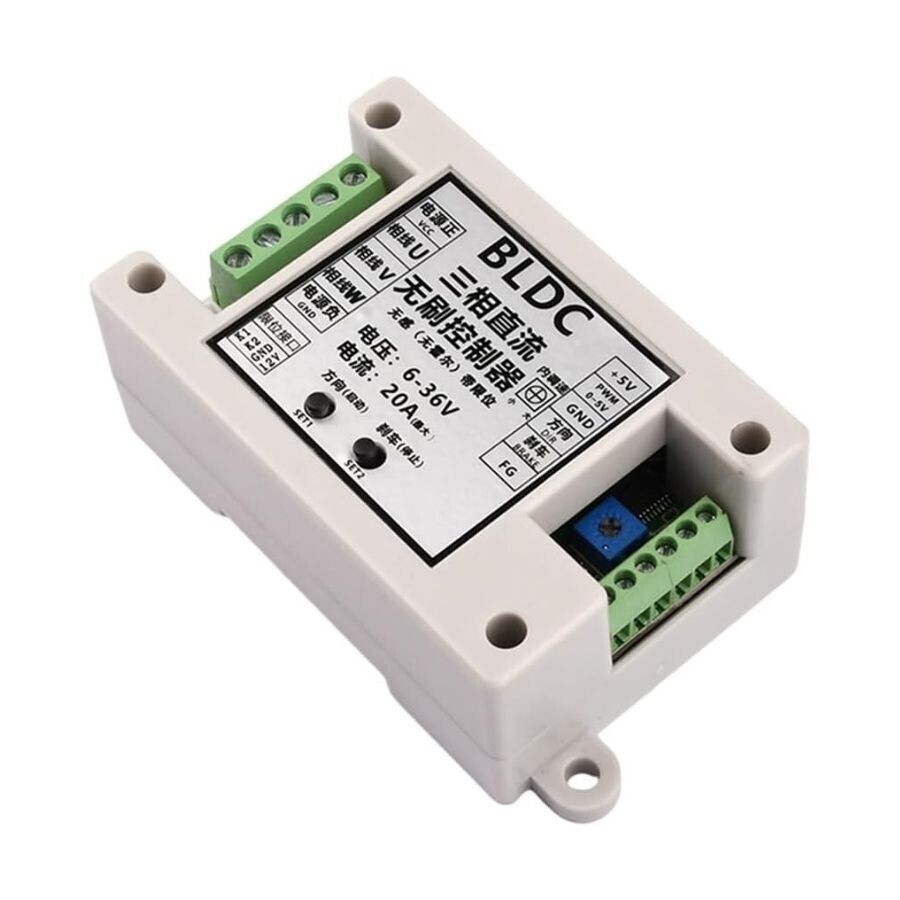

Harici Sinyal Girişi

• U–V–W: 3 fazlı motor çıkış terminalleri

• VCC / GND: Güç besleme girişi

• 5V / GND: Dahili 5V yardımcı çıkış (100mA)

• DIR: İleri/geri yön kontrolü (düşük seviye aktif)

• BRAKE: Aktif fren kontrolü (düşük seviye aktif)

• FG: Hız darbe çıkışı (Takometre bağlantısı için)

• 0–5V / 1–4.2V / PWM: Hız ayar girişleri (entegre potansiyometre ile desteklenir)

Tüm harici sinyal girişleri optik izolasyon ile korunur, bu sayede mikrodenetleyici tabanlı sistemlerle güvenli entegrasyon sağlar.
