Raspberry Pi DRV8825 2 Kanal Step Motor Sürücü HAT - 2x2.5A, 15669

Raspberry Pi DRV8825 2 Kanal Step Motor Sürücü HAT : 3D yazıcılar, Oyma/gravür makineleri, Robotik Kolar vb Uygulamalar için

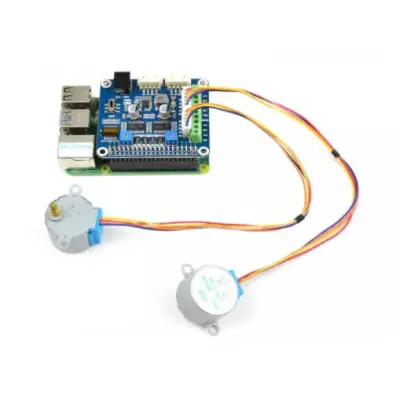

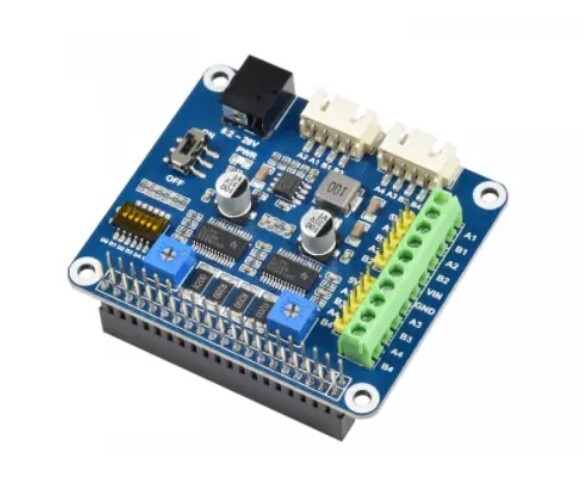

Raspberry Pi DRV8825 2 Kanal Step Motor Sürücü HAT, Raspberry Pi ve Jetson NANO kartlar için tasarlanmış bir adım motoru sürücüsüdür. Yerleşik DRV8825 entegresi üzerinden 2 farklı step motoru aynı anda 2,5 amper ile sürebilir ve bu akım değeri üzerindeki potansiyometre ile ayarlanabilir.

6 farklı mikro adım moduna üzerindeki dip switch ler yolu ile ayarlanabilir.

Raspberry Pi DRV8825 2 Kanal Step Motor Sürücü HAT, hem Raspberry Pi kartlarda hem de Jetson NANO da kartlar üzerine uygun bir şekilde çalışır ve farklı yapıdaki adım motorları ile çalışmayı destekler.

Raspberry Pi için DRV8825 Step Motor Sürücü Kartı – Özellikler ve Teknik Bilgiler

• Raspberry Pi arayüzü temel alınarak tasarlanmıştır ve Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B+ / 4B / 5 modelleri ile uyumludur.

• Kart üzerinde bulunan çift DRV8825 step motor sürücü entegresi, dahili dönüştürücü ile birlikte iki adet step motorun kolayca kontrol edilmesini sağlar.

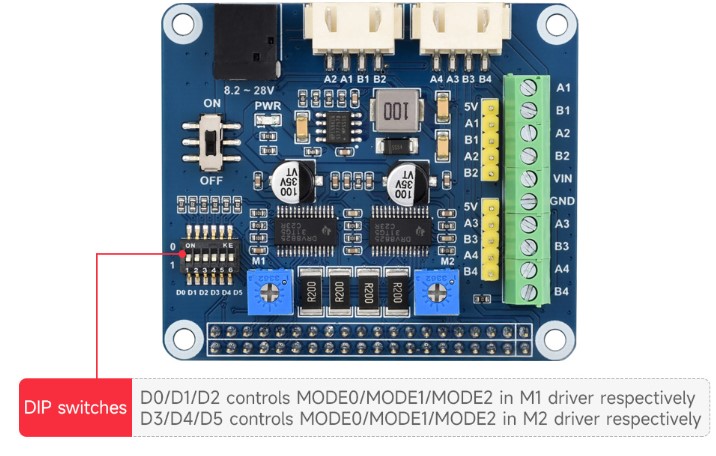

• 6 farklı mikro adım (microstepping) modu destekler. Bu modlar DIP anahtarlar üzerinden ayarlanabilir:

  • Tam adım (Full-step)

  • Yarım adım (Half-step)

  • 1/4 adım

  • 1/8 adım

  • 1/16 adım

  • 1/32 adım

• Üzerindeki potansiyometre sayesinde çıkış akımı ayarlanabilir ve maksimum 2.5A akım sağlayabilir.

• Dahili 5V voltaj regülatörü bulunur ve 3A’e kadar çıkış akımı sağlayarak Raspberry Pi’ye güç verebilir.

• Kart üzerinde bulunan çeşitli step motor bağlantı arayüzleri, farklı özelliklerdeki step motorların kolayca bağlanmasına olanak tanır.

Teknik Parametreler

• Motor Sürme Gerilimi: 8.2V – 28V

• Motor Sürücü Entegresi: DRV8825

• Maksimum Çıkış Akımı: 2.5A

• Kart Boyutları: 65 × 56 mm

• Montaj Delik Çapı: 3.0 mm
