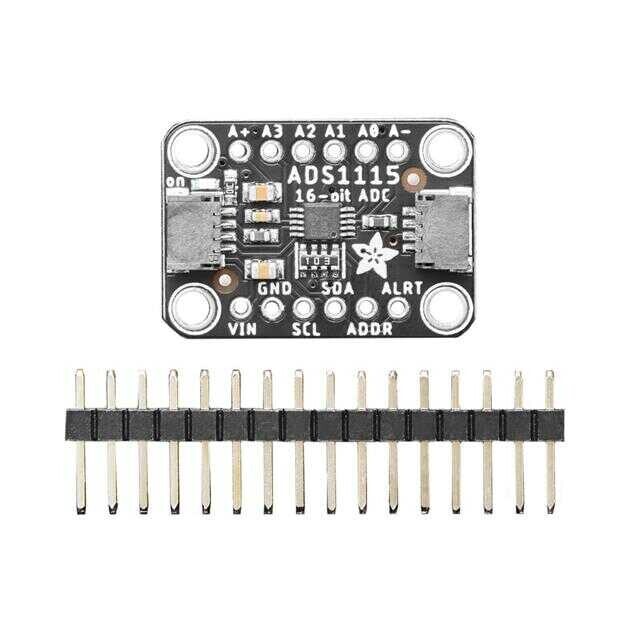

Adafruit ADS1115 16 Bit 4 Kanallı ADC + Programlanabilir Amplifikatör

ADS1115 16 Bit I2C Analog-Dijital Dönüştürücü (ADC) Modülü ve Programlanabilir Kazançlı Amplifikatör - 860sps, STEMMA QT / Qwiic

ADS1115 16 Bit ADC Modülü, mikrodenetleyicilerde daha hassas analog ölçümler yapmak veya dahili analog-dijital dönüştürücü (ADC) bulunmayan sistemlere yüksek çözünürlüklü ADC desteği eklemek için tasarlanmıştır. I2C haberleşme arayüzü üzerinden çalışan ADS1115, 16 bit çözünürlük ve 860 örnek/saniye (SPS) örnekleme hızı ile sensör verilerini yüksek doğrulukla dijital ortama aktarır.

Modül, 4 adet tek uçlu (Single-Ended) analog giriş veya 2 adet diferansiyel (Differential) giriş olarak yapılandırılabilir. Dahili Programlanabilir Kazanç Yükselteci (PGA) sayesinde 1x ile 16x arasında kazanç ayarlanabilir ve düşük seviyeli analog sinyaller daha hassas şekilde ölçülebilir.

2V ile 5V arasında çalışma gerilimini destekleyen ADS1115; Arduino, Raspberry Pi, ESP32, ESP8266, STM32 ve diğer I2C destekli geliştirme kartlarıyla kolayca kullanılabilir. Kart üzerinde bulunan filtreleme elemanları (ferrit boncuklar), analog besleme ve toprak hattındaki parazitleri azaltarak daha kararlı ölçümler elde edilmesini sağlar.

I2C adresi dört farklı şekilde yapılandırılabilir. Böylece aynı I2C hattına 4 adet ADS1115 modülü bağlanarak toplam 16 adet tek uçlu analog giriş kullanılabilir.

Öne Çıkan Özellikler

• ADS1115 16 Bit Analog-Dijital Dönüştürücü (ADC)

• 16 bit yüksek çözünürlüklü ADC

• 860 SPS (örnek/saniye) örnekleme hızı

• I2C haberleşme arayüzü

• 4 adet tek uçlu veya 2 adet diferansiyel analog giriş

• 1x–16x Programlanabilir Kazanç Yükselteci (PGA)

• 2V–5V çalışma gerilimi

• Düşük gürültü için filtrelenmiş analog besleme tasarımı

• Yapılandırılabilir 4 farklı I2C adresi

  • I2C 7-bit adres desteği: Jumper ile seçilebilen 0x48 - 0x4B adres aralığı

• Aynı I2C hattında 4 modüle kadar kullanım desteği

• Arduino, Raspberry Pi, ESP32, ESP8266 ve STM32 ile uyumlu
