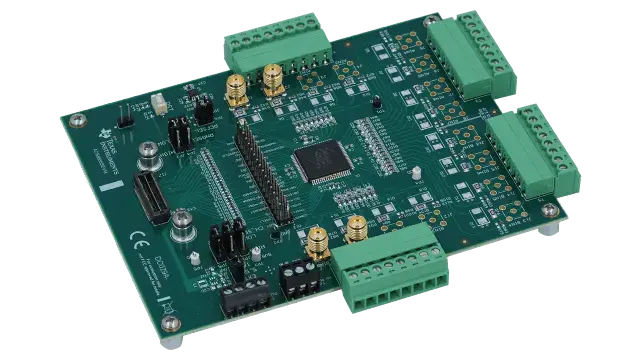

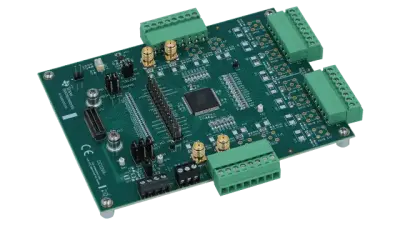

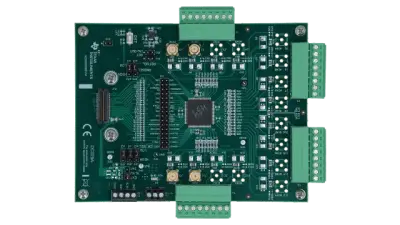

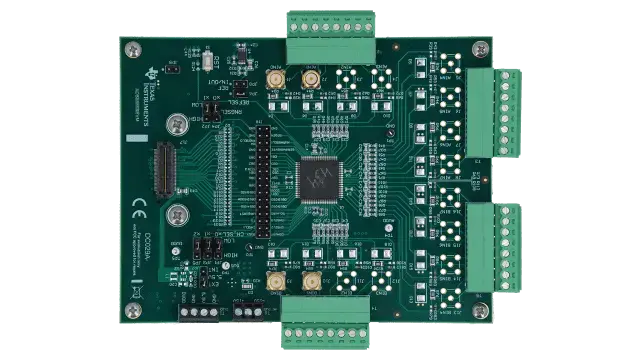

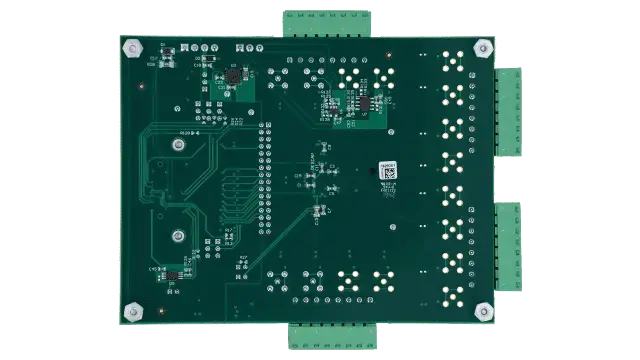

ADS8686SEVM-PDK ADS8686S Dual Eşzamanlı ADC Veri Toplama Kartı - 16 Kanal 16 Bit

ADS8686SEVM-PDK ADS8686S Dual Eşzamanlı ADC Veri Toplama DAQ Eval Kit - 16 Kanal, 16 Bit, ±10V / ±5V / ±2.5-V input

ADS8686S, çift eş zamanlı örnekleme yapabilen 16-bit SAR ADC (Successive Approximation Register Analog-Dijital Dönüştürücü) tabanlı, 16 kanallı veri toplama (DAQ) sistemi sunar. Endüstriyel otomasyon, veri toplama sistemleri, test ve ölçüm cihazları, sensör uygulamaları ve hassas analog sinyal ölçümleri için geliştirilmiştir.

Her giriş kanalı, ±10V, ±5V ve ±2.5V gerçek bipolar giriş aralıklarını destekler ve tek besleme gerilimi ile çalışabilir. Dahili 1 MΩ sabit giriş empedansı sayesinde farklı analog sinyaller yüksek doğrulukla ölçülür. ADS8686SEVM değerlendirme kartı; harici referans gerilimi desteği, kullanıcı tarafından seçilebilen aşırı örnekleme (Oversampling) oranı ve 16 bağımsız giriş kanalı ile kapsamlı test ve geliştirme imkânı sunar.

ADS8686SEVM-PDK Özellikleri

• ADS8686X SAR ADC ailesinin performans değerlendirmesi ve fonksiyon testleri için gerekli donanım ve yazılım içerir.

• USB dijital güç desteği ile kolay haberleşme sağlar.

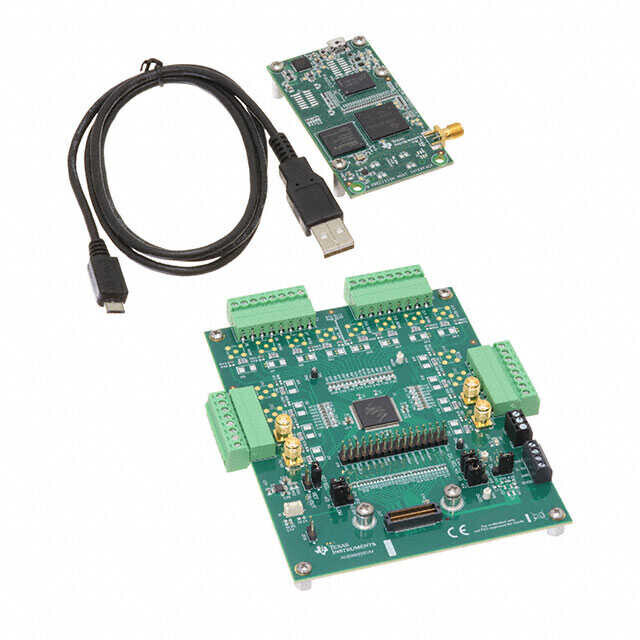

• PHI kontrol kartı sayesinde USB 2.0 veya üzeri bağlantı üzerinden ADS8686S ile hızlı iletişim kurulabilir.

• Windows 7, Windows 8 ve Windows 10 (64-bit) işletim sistemleriyle uyumlu kullanıcı dostu değerlendirme yazılımı sunar.

• Veri toplama, histogram analizi, spektrum analizi ve doğrusalık (linearity) analizi için grafiksel araçlar içerir.

• Ölçüm verilerini daha sonra analiz edebilmek için metin dosyası (TXT) olarak dışa aktarma desteği sunar.

ADS8686SEVM Teknik Özellikleri

• Dahili SMB konnektörleri, terminal blokları ve RC giriş filtreleri

• Jumper ile seçilebilen 2.5V hassas referans gerilimi veya ADC'nin dahili referansını kullanabilme

• ±10V, ±5V ve ±2.5V giriş aralığı seçimi

• Jumper üzerinden kanal sıralama (Channel Sequence) yapılandırması

• ADC ve referans devresi için ultra düşük gürültülü LDO regülatör ile kararlı 5V tek besleme desteği
