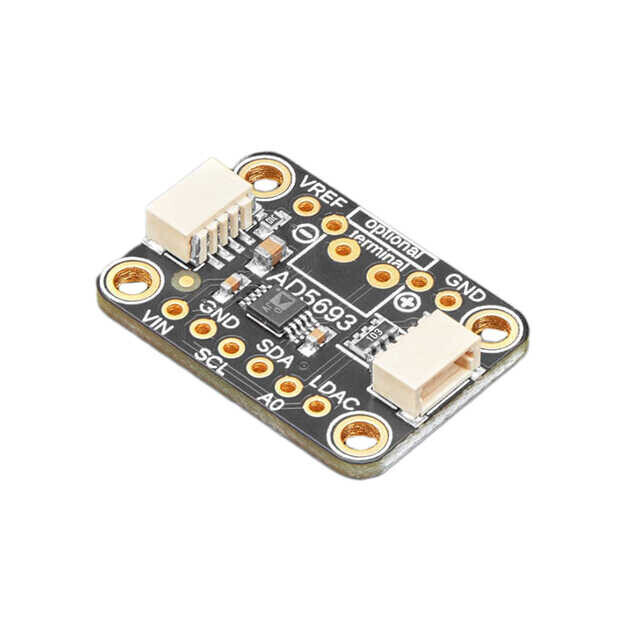

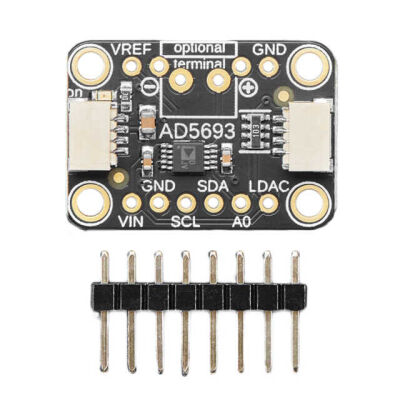

Adafruit AD5693R 16 Bit DAC Dijital Analog Çevirici

AD5693R 16 Bit I2C DAC Dijital-Analog Dönüştürücü Modülü

AD5693R modül, 16 bit yüksek hassasiyetli I2C DAC modülü olarak tasarlanmış, dijital sinyalleri kararlı ve doğru analog çıkışlara dönüştürmek için geliştirilen profesyonel bir çözümdür. Arduino, ESP32, STM32 ve Raspberry Pi ile uyumlu DAC modülü, yüksek çözünürlük gerektiren ölçüm, kontrol ve otomasyon projelerinde güvenilir performans sunar.

Modül üzerindeki ADDR/A0 adres seçme pini sayesinde aynı I2C hattında iki farklı AD5693R modülü birlikte kullanılabilir. A0 pini HIGH seviyesine bağlanarak veya arka taraftaki lehim köprüsü kapatılarak I2C adres çakışmaları kolayca önlenebilir.

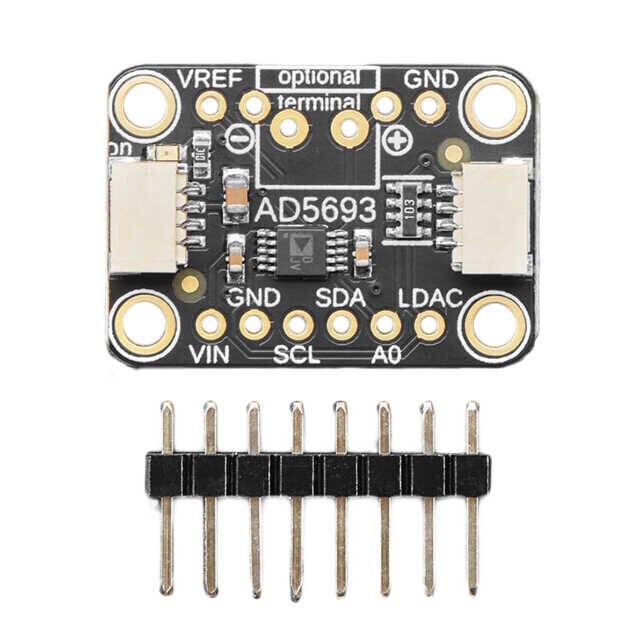

3.3V ve 5V lojik seviyeleriyle tam uyumlu çalışan modül, seçilebilir çıkış aralığı sayesinde 2.5V veya 5V analog çıkış üretebilir. 3.3V besleme kullanıldığında ise çıkış aralığı 2.5V veya besleme gerilimi (Vin) olarak ayarlanabilir. Paket içerisinde breadboard kullanımını kolaylaştıran 6 pinli header da bulunmaktadır.

Teknik Özellikler

• 16 bit yüksek çözünürlüklü DAC

• I2C haberleşme arayüzü

• Aynı I2C hattında iki modül kullanımına uygun adres seçimi (ADDR/A0)

• 3.3V ve 5V lojik seviyeleri ile uyumlu

• Seçilebilir analog çıkış aralığı: 2.5V veya 5V (2×Vref)

• 2.5V dahili referans gerilimi

• Doğrusallık (INL): ±2 LSB (maks.)

• Toplam düzeltilmemiş hata (TUE): FSR'nin ±0.06%

• Ofset hatası: ±1.5 mV (maks.)

• Kazanç hatası: FSR'nin ±0.05%

• Düşük çıkış geçiş hatası (Glitch): 0.1 nV·s

• Çıkış akımı: 20 mA

• Çalışma sıcaklığı: -40°C ile +105°C

• Modül boyutları: 25.2 × 17.6 × 4.8 mm

Kullanım Alanları

• Arduino DAC projeleri

• Analog sinyal üretimi

• Endüstriyel kontrol sistemleri

• Test ve ölçüm cihazları

• Otomasyon ve veri toplama uygulamaları

• Hassas gerilim çıkışı gerektiren elektronik tasarımlar

• Laboratuvar ve Ar-Ge projeleri

AD5693R, 16 bit dijital analog dönüştürücü modülü, I2C DAC geliştirme kartı, Arduino analog çıkış modülü ve yüksek hassasiyetli DAC kartı arayan geliştiriciler, mühendisler ve elektronik tasarımcıları için güçlü ve güvenilir bir çözümdür.
