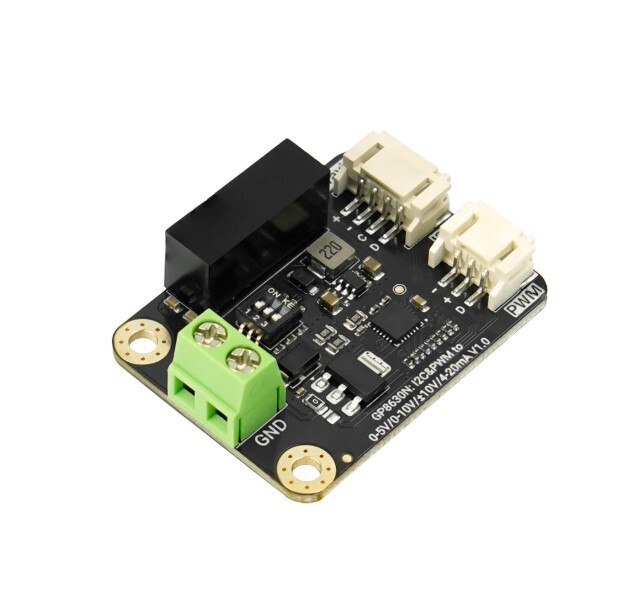

Gravity GP8630N 16 Bit DAC Modül (I2C/PWM den artı eksi 10V / 4-20mA / 0-10V / 0-5V) DFR1230

Ürün Kodu: T14199Barkod: T14199
(0)
1.983,96 TL
Havale fiyatı : 1.924,45 TL % 3  extra indirim
Öne Çıkan Bilgiler
Tedarik Süresi 7 - 12 İş Günüdür!
Favoriye Ekle
KoleksiyonFiyat Alarmı

Gravity GP8630N 16 Bit DAC Modül (I2C/PWM den artı eksi 10V / 4-20mA / 0-10V / 0-5V) DFR1230

Gravity GP8630N 16 Bit DAC Modül (DFR1230), I2C veya PWM dijital sinyallerini ±10V, 0-5V, 0-10V ve 4-20mA analog çıkışlara çeviren 16 bit DAC modülüdür. Arduino, ESP32 ve Raspberry Pi ile uyumludur.

Uyumluluk ve içerik notu: Simetrik ±10V çıkış sayesinde harici H-köprüsü olmadan çift yönlü servo/motor kontrolü yapılabileceği belirtilir.

Çift Yönlü Motor ve Aktüatör Kontrolü

Standart DAC modüllerinden farklı olarak Gravity GP8630N, simetrik ±10V analog çıkış sağlayabilir. Bu özellik sayesinde harici H-köprüsü veya ek sürücü devresi kullanmadan çift yönlü servo motor, valf ve aktüatör kontrolü gerçekleştirilebilir.

Örneğin;

  • +10V çıkışı ileri hareket,

  • -10V çıkışı geri hareket,

  • 0V ise durma komutu olarak kullanılabilir.

Bu yapı özellikle endüstriyel motor kontrol modülü, analog servo sürücü uygulamaları ve otomasyon sistemleri için önemli avantaj sağlar.

Esnek Kullanım ve Geniş Uyumluluk

Modül, 3.3V ve 5V lojik seviyeleri ile çalışarak birçok mikrodenetleyici platformunu destekler. Arduino tabanlı prototiplerden ESP32 tabanlı IoT sistemlerine, Raspberry Pi destekli endüstriyel projelere kadar geniş kullanım alanına sahiptir.

Ayrıca 8 farklı I2C adresi tanımlanabildiği için aynı haberleşme hattına birden fazla modül bağlanabilir ve tek bir kontrolcü üzerinden eş zamanlı olarak yönetilebilir.

Öne Çıkan Özellikler

  • GP8630N DAC entegresi

  • 16 bit yüksek çözünürlüklü DAC çıkışı

  • ±10V simetrik analog voltaj çıkışı

  • 0-5V ve 0-10V analog voltaj çıkışı

  • 4-20mA endüstriyel akım döngüsü desteği

  • I2C ve PWM giriş desteği

  • 3.3V ve 5V sistemlerle tam uyum

  • ±0.2% tam ölçek hata oranı

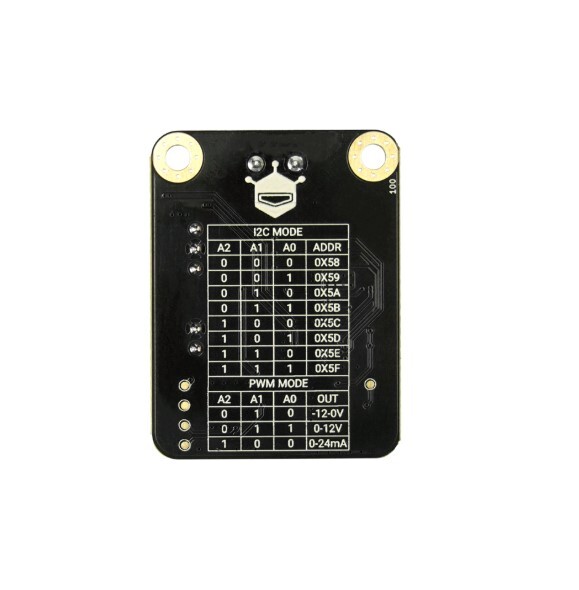

  • 8 farklı I2C adresi desteği

  • Gravity bağlantı arayüzü

  • Endüstriyel otomasyon ve robotik sistemler için ideal

Kullanım Alanları

  • Servo motor ileri-geri kontrolü

  • DC motor hız kontrol sistemleri

  • Endüstriyel vana kontrolü

  • Pompa kontrol sistemleri

  • Analog sinyal üretici uygulamaları

  • PLC test ve geliştirme projeleri

  • Robotik otomasyon sistemleri

  • Sensör kalibrasyon uygulamaları

  • Küçük ölçekli makine otomasyonu

Teknik Özellikler


  • Entegre: GP8630N

  • Çalışma Gerilimi: 3.3V - 5V

  • Haberleşme Arayüzü: I2C / PWM

  • Bağlantı: PH2.0 4 Pin / 3 Pin

  • Kanal Sayısı: 1

Çıkış Aralıkları

  • Voltaj Çıkışı: ±12V / 0-6V / 0-12V

  • Akım Çıkışı: 0-24mA

Çözünürlük

  • I2C Modu: 16 Bit

  • PWM Modu: 8 Bit veya 10 Bit

Tam Ölçek Hatası

  • ±0.2% (Kalibrasyon sonrası)

Değer Aralığı

  • I2C: 0-65535

  • PWM: 0-255 veya 0-1023

Boyutlar

  • PCB Ölçüsü: 42 × 32 × 12.39 mm

  • Montaj Delik Aralığı: 25 mm

  • Delik Çapı: 3 mm

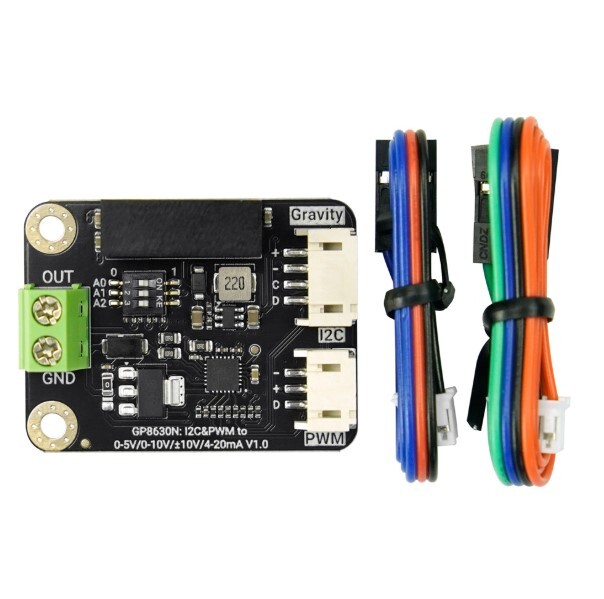

Paket İçeriği


  • 1 x Gravity GP8630N 1 Kanal I2C & PWM DAC Modülü

  • 1 x Gravity 4 Pin I2C/UART Sensör Kablosu

  • 1 x Gravity 3 Pin Analog Sensör Kablosu


Bu sayfadaki bilgiler, üretici ve tedarikçi kaynaklarına dayanarak otomatik araçlarla derlenmiş ve düzenlenmiştir; bilgilendirme amaçlıdır. Satın almadan önce ürün kodunu ve teknik değerleri üretici veri sayfasından doğrulamanızı öneririz. Bir farklılık fark ederseniz bize bildirin, sayfayı düzeltelim.
