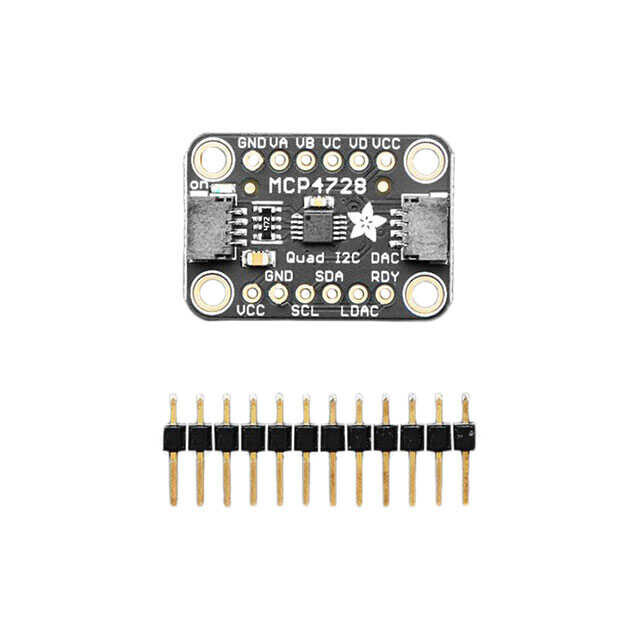

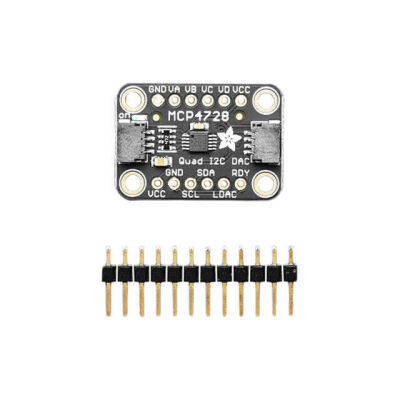

Adafruit MCP4728 Quad 12 Bit DAC ve EEPROM

MCP4728 4 Kanallı 12-Bit I2C DAC ve EEPROM Modülü

MCP4728, tek bir entegre içerisinde 4 bağımsız 12-bit Dijitalden Analoğa Çevirici (DAC) barındıran yüksek performanslı bir I2C DAC modülüdür. Hassas analog voltaj çıkışı gerektiren uygulamalar için geliştirilen bu entegre; sinyal üretimi, referans voltaj oluşturma, otomasyon sistemleri, test ekipmanları, gömülü sistemler ve endüstriyel kontrol projelerinde güvenilir bir çözüm sunar.

MCP4728'in en önemli özelliklerinden biri, her DAC kanalının çıkış ayarlarını dahili EEPROM belleğine kaydedebilmesidir. Kaydedilen değerler enerji kesilse bile korunur ve cihaz yeniden çalıştırıldığında otomatik olarak yüklenir. Böylece her açılışta yeniden yapılandırma gerektirmez.

MCP4728, uygulamanıza uygun olarak iki farklı referans voltajı seçeneği sunar:

• Harici besleme gerilimi (VCC / VDD)

• Dahili 2.048V referans voltajı (VREF)

Dahili referans voltajı kullanıldığında iki farklı kazanç (Gain) seçeneği mevcuttur:

• Gain = 1: 0V - 2.048V çıkış aralığı

• Gain = 2: 0V - 4.096V çıkış aralığı

Harici referans kullanıldığında ise çıkış voltajı 0V ile besleme gerilimi (VDD) arasında ayarlanabilir.

Bu esnek yapı sayesinde farklı analog kontrol ve sinyal üretim uygulamalarına kolayca uyarlanabilir.

Teknik Özellikler

• 4 bağımsız 12-bit DAC (Digital to Analog Converter) çıkışı

• Tamponlu (Buffered) analog çıkışlar

• I2C haberleşme arayüzü

• Dahili EEPROM ile DAC ayarlarını kalıcı olarak saklama

• EEPROM üzerinden I2C adresinin yapılandırılabilmesi

• Dahili veya harici referans voltajı desteği

• Dahili 2.048V referans voltajı

• Gain 1 ve Gain 2 seçenekleri

• Çıkış voltaj aralıkları:

  • 0.000V - 2.048V (Gain = 1)

  • 0.000V - 4.096V (Gain = 2)

  • 0.000V - VDD (Harici referans kullanıldığında)

• Diferansiyel doğrusal olmama (DNL): Tipik ±0.2 LSB

• Hızlı yerleşme süresi (Settling Time): Tipik 6 µs

• Tek besleme ile çalışma

• Besleme gerilimi: 2.7V - 5.5V

• Varsayılan I2C adresi: 0x60

Kullanım Alanları

• Analog voltaj üretimi

• Sinyal oluşturma uygulamaları

• Mikrodenetleyici projeleri

• Arduino ve Raspberry Pi projeleri

• STM32, ESP32 ve ESP8266 sistemleri

• PID ve motor kontrol uygulamaları

• Endüstriyel otomasyon

• Veri toplama (DAQ) sistemleri

• Laboratuvar ve test ekipmanları

• IoT ve gömülü sistem tasarımları

MCP4728, 4 kanallı DAC, I2C haberleşme, 12-bit çözünürlük, EEPROM desteği ve esnek referans voltajı seçenekleri sayesinde hassas analog çıkış gerektiren elektronik projeler için güçlü ve pratik bir çözümdür.
