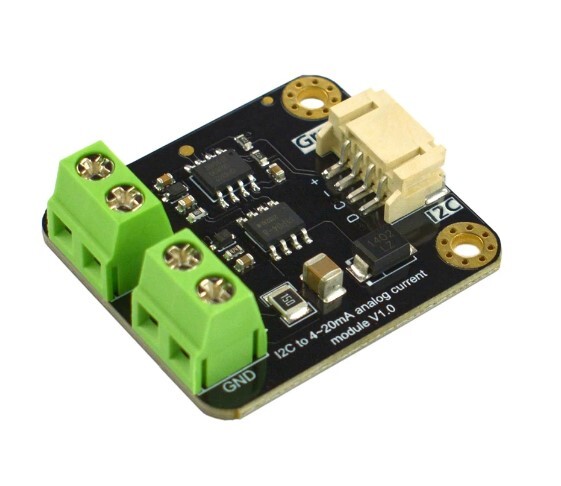

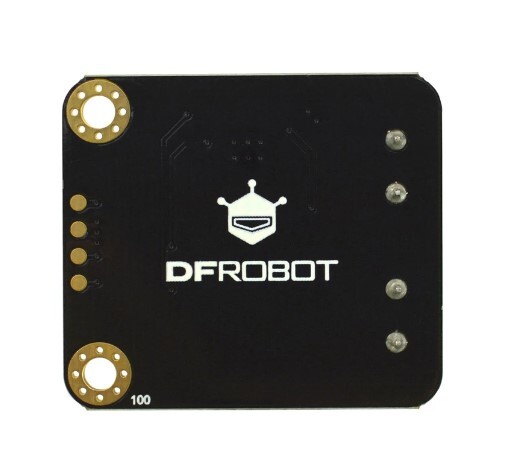

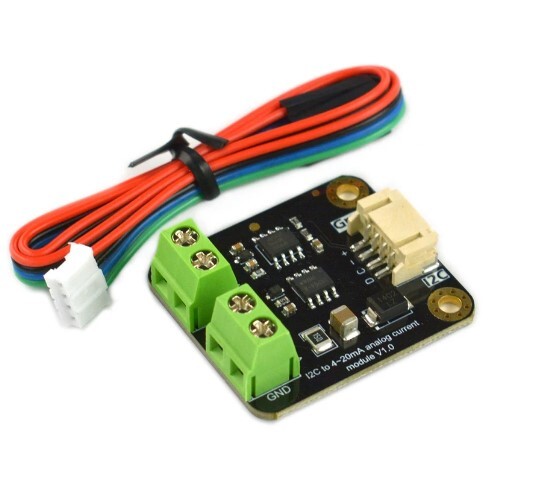

Gravity GP8302 I2C 4-20mA DAC Dijital Analog Çevirici Modül DFR0972

Gravity GP8302 I2C 4-20mA DAC Dijital Analog Çevirici Modül - Arduino Uyumlu

Gravity GP8302 I2C 4-20mA DAC Dijital Analog Çevirici Modül , endüstriyel otomasyon ve analog kontrol uygulamaları için geliştirilmiş yüksek hassasiyetli bir akım çıkış modülüdür. Arduino ve diğer mikrodenetleyiciler ile I2C haberleşmesi üzerinden çalışarak 0–25mA akım çıkışı üretir. Kalibrasyon sonrasında 4–20mA endüstriyel standart akım çıkışını yüksek doğrulukla sağlayabilir. Bu sayede motor sürücüleri, inverterler, valfler, pompalar ve diğer 4-20mA girişli endüstriyel cihazlarla uyumlu çalışır.

Gravity bağlantı arayüzü sayesinde Arduino projelerine kolayca entegre edilebilir. Yüksek doğruluk ve düşük lineerlik hatası sayesinde otomasyon sistemlerinde güvenilir analog kontrol sağlar.

Öne Çıkan Özellikler

• 0–25mA akım çıkışı

• Kalibrasyon sonrası yüksek hassasiyetli 4–20mA çıkış

• I2C haberleşme desteği

• Gravity bağlantı arayüzü

• %0.2 lineerlik hatası ile yüksek doğruluk

• 18V – 24V güç girişi

• Endüstriyel analog kontrol ve otomasyon uygulamaları için ideal

Kullanım Alanları

• Fonksiyon sinyal jeneratörü

• Otomatik aydınlatma ve fıskiye kontrol sistemleri

• Küçük cihazların hızlı otomasyon dönüşümü

• Elektromekanik sistemlerin test ve kalibrasyonu

• Laboratuvar ve test ekipmanlarının analog kontrolü

Teknik Özellikler

• Çip: GP8302

• Giriş Sinyal Aralığı: 12-bit (0x000 – 0xFFF) – 0-25mA

• I2C Giriş Yüksek Seviyesi: 2.7V – 5V

• Besleme Voltajı: 18V – 24V (24V önerilir)

• Doğruluk: Kalibrasyon öncesi %0.5, kalibrasyon sonrası %0.2

• Güç Tüketimi: < 5mA

• Başlatma Süresi: < 2 ms

• Çalışma Sıcaklığı: -40°C ~ 125°C

• Yük Direnci: 18V beslemede maksimum 450Ω, 24V beslemede maksimum 750Ω

• Çıkış Akımı: 0 – 25mA

• I2C Adresi: 0x58

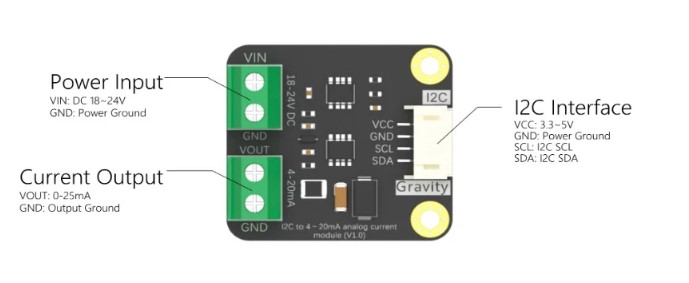

Bağlantılar

• Product wiki V1.0
• Schematics
• Dimensions
• 3D File
• 2D_CAD File
• GP8403 Datasheet
