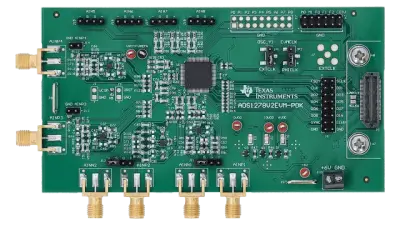

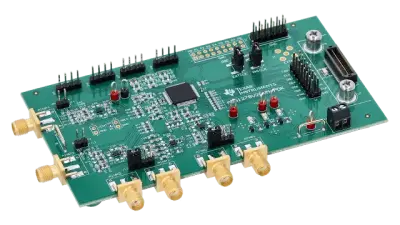

ADS1278V2EVM-PDK ADS1278 Delta Sigma Eşzamanlı ADC Kartı - 8 Kanal 24 Bit 144ksps

ADS1278V2EVM-PDK ADS1278 Delta Sigma Eşzamanlı ADC Eval Kit - 8 Kanal 24 Bit 144ksps

ADS1278EVM-PDK, ADS1278 24-bit 8 kanallı eş zamanlı örnekleme Delta-Sigma ADC performansını değerlendirmek için geliştirilmiş profesyonel bir geliştirme ve test platformudur. Kit; ADS1278 EVM kartı ile PHI (Precision Host Interface) kontrol kartını içerir ve USB bağlantısı üzerinden bilgisayar ile haberleşerek veri toplama, analiz ve performans testlerini kolaylaştırır.

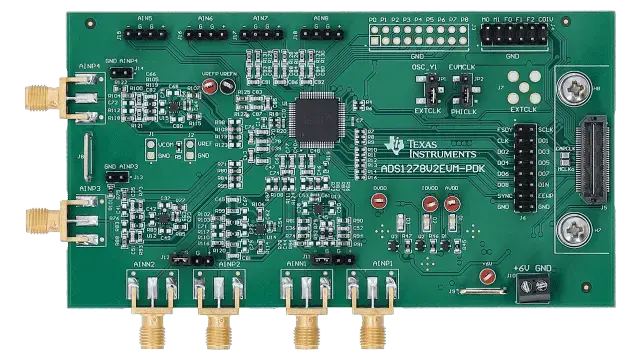

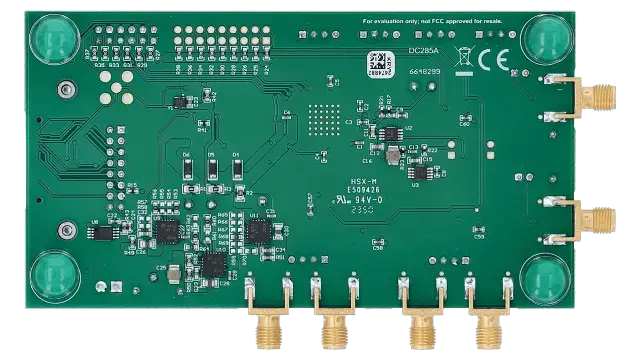

ADS1278 EVM kartı, ADC'nin yüksek doğrulukta çalışmasını sağlayan tüm analog çevre devrelerini ve gerekli bileşenleri üzerinde barındırır. PHI kontrol kartı ise USB arayüzü sayesinde bilgisayar ile hızlı ve güvenilir iletişim kurarak ölçüm verilerinin gerçek zamanlı olarak alınmasına olanak tanır.

ADS1278, endüstriyel ölçüm sistemleri ile yüksek çözünürlüklü ses uygulamalarının avantajlarını tek bir yapıda birleştirir. 24-bit çözünürlük, 8 kanallı eş zamanlı örnekleme, düşük ofset ve düşük sıcaklık sürüklenmesi (drift) sayesinde veri toplama, güç analizi, endüstriyel otomasyon, hassas sensör ölçümleri ve test sistemlerinde üstün performans sunar.

Yüksek dereceli chopper-stabilize modülatör, son derece düşük drift ve düşük bant içi gürültü elde edilmesini sağlar. Dahili desimasyon filtresi, modülatör kaynaklı ve bant dışı gürültüyü etkin şekilde bastırırken, Nyquist frekansının %90'ına kadar kullanılabilir sinyal bant genişliği ve 0.005 dB'den düşük geçiş bandı dalgalanması (Passband Ripple) ile hem DC hem de AC ölçümlerde yüksek doğruluk sağlar.

Öne Çıkan Özellikler

• 24-bit yüksek çözünürlüklü Delta-Sigma ADC

• 8 kanallı eş zamanlı örnekleme

• USB üzerinden veri toplama ve analiz desteği

• Düşük ofset ve düşük sıcaklık sürüklenmesi

• Chopper-stabilize modülatör ile düşük gürültü performansı

• Dahili desimasyon filtresi

• Nyquist oranının %90'ına kadar geniş sinyal bant genişliği

• 0.005 dB'den düşük geçiş bandı dalgalanması

• Endüstriyel ölçüm ve test uygulamaları için optimize edilmiş yapı

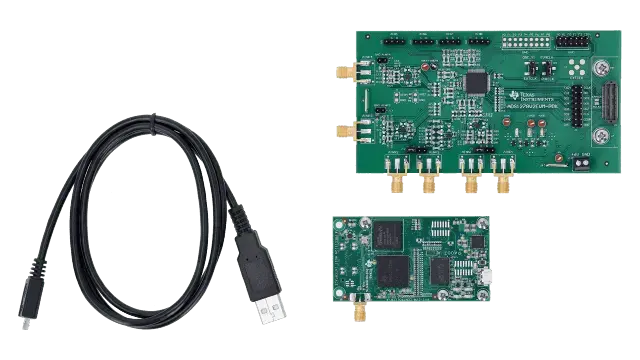

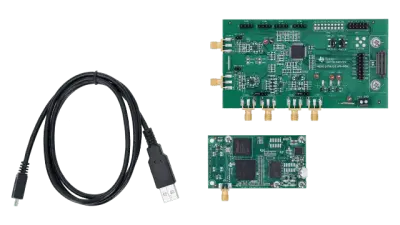

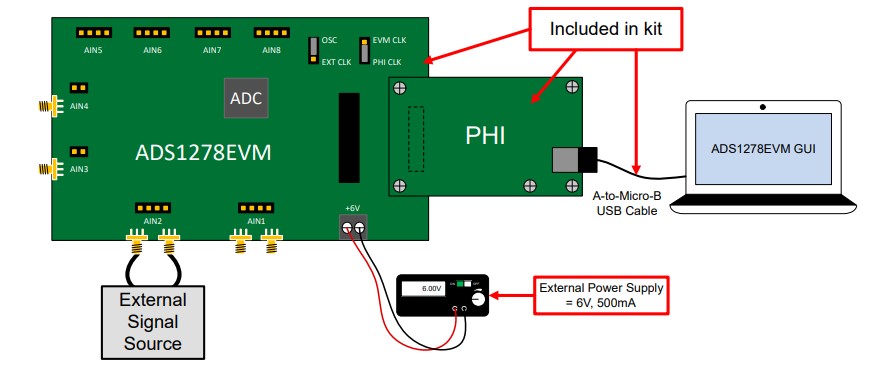

ADS1278EVM-PDK Kutu İçeriği

• PHI (Precision Host Interface) kontrol kartı

• ADS1278 EVM değerlendirme kartı (ADS1278 ADC ve çevre devreleri ile birlikte)

• Bilgisayar bağlantısı için USB A - Micro USB kablosu

• Veri toplama ve analiz işlemleri için EVM GUI değerlendirme yazılımı

Bağlantılar

ADS1278EVM-PDK Kullanım Kılavuzu
