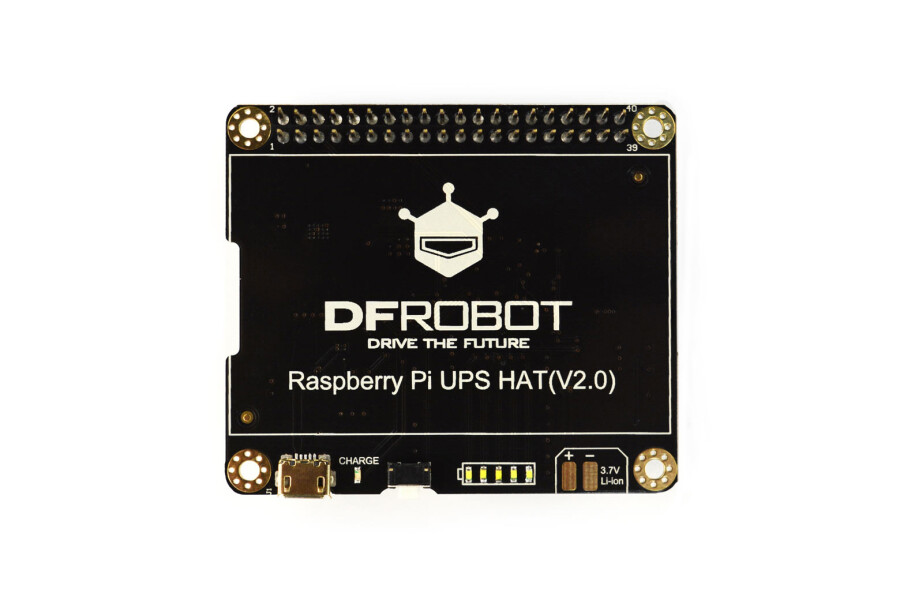

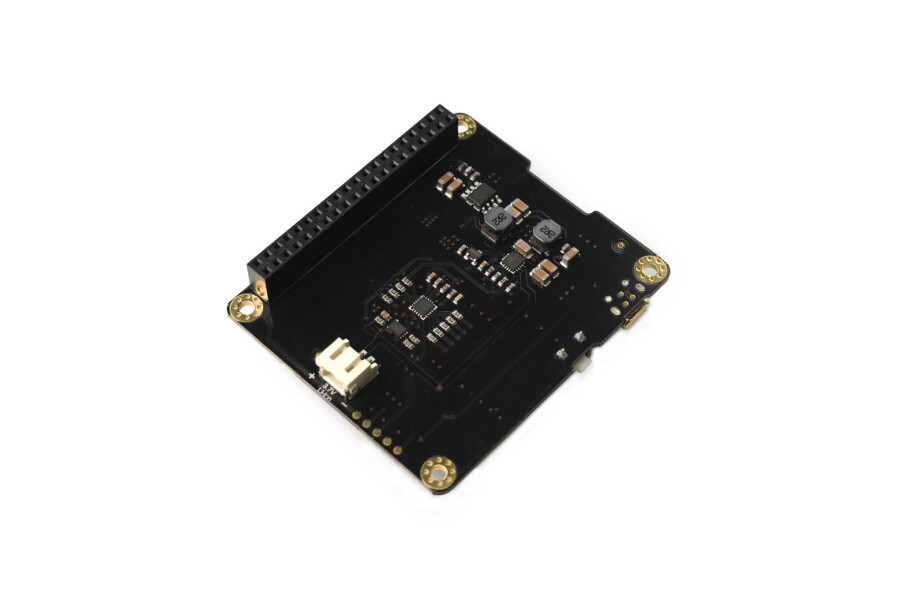

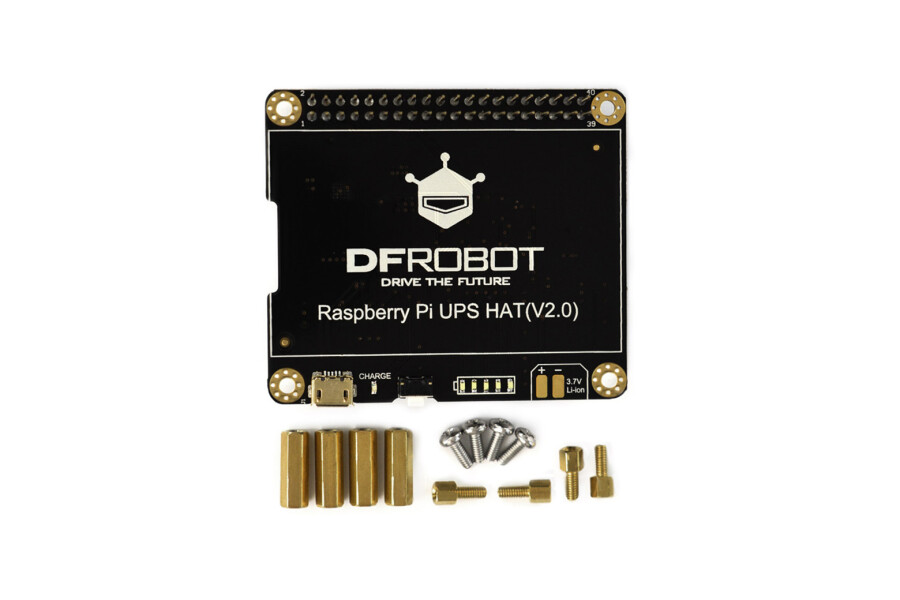

Raspberry Pi UPS HAT (4B/3B+/3B Uyumlu) - DFR0494

Raspberry Pi UPS HAT (4B/3B+/3B Uyumlu)

DFRobot Raspberry Pi UPS HAT, Raspberry Pi için kesintisiz güç kaynağı kalkanıdır. Sistem kapatıldığında Raspberry Pi'ye uzun süre boyunca sabit güç kaynağı sağlayabilir.

Bu üründe, doğru güç algılama için MAX17043 yakıt göstergesi kullanılmaktadır. Ayrıca, veri işleme için yerleşik bir mikrodenetleyici (MCU) de kullanıyoruz. Bu sayede, Raspberry Pi kartı, I2C iletişimi aracılığıyla güç kapasitesi ve pil voltajı bilgilerini doğrudan alabilir. Kalkan için 5 adet yerleşik LED, programlama gerektirmeden pil kapasitesinin durumunu görsel olarak gösterebilir.

Notlar:

1. Nakliye kısıtlamaları nedeniyle 3,7 V Lityum Pil pakete dahil değildir.

2. Lütfen standart özelliklere uygun 3,7 V Lityum Pil kullanın.

3. Çalışma sırasında ürünün güç kaynağı bölgesinde belirli bir derecede ısınma olacağını lütfen unutmayın!

4. Bu ürün Raspberry Pi 5 ile uyumlu değildir.

Raspberry Pi UPS HAT Kullanım Özellikleri

Standart Raspberry Pi genişletme arayüzü, diğer genişletme kartlarıyla uyumludur.

Daha fazla Raspberry Pi uygulaması için uygun, maksimum 2A akım çıkışı desteği.

Güç kesilmesine karşı tasarlanmış, şarj/yeniden şarj yolunun otomatik geçişi.

Pillerin durumunu gösteren yerleşik 5 LED.

Yerleşik Maxim yakıt göstergesi IC.

I2C iletişimi yoluyla pil bilgilerinin okunmasını destekler.

Lityum pil şarj/deşarj koruması ve aşırı ısınma koruması.

Geri akış önleyici ana kart güç kaynağı

Raspberry Pi UPS HAT Teknik Özellikler

Besleme Gerilimi: 4,5~5,5V

Besleme Akımı: (2A ve üzeri güçte adaptör kullanılması önerilir)

Güç Kaynağı Arabirimi: Mikro USB

Maksimum Şarj Akımı: 1,6A

Pil Arabirimi: PH2.0-2P veya lehimlenebilir kontak

Pil: 3,7 Lityum Pil

Çıkış Gerilimi: 5V

Maksimum Çıkış Akımı: 2A

İletişim Arayüzü: I2C

Boyut: 65mmx56mm/2,56”x2,20”

Montaj Deliği Boyutu: 58mmx49mm/2,28”x1,93”

Çalışma Sıcaklığı: -40℃~85℃
