Adafruit Witty Pi RTC & Güç Yönetim Kartı (Raspberry Pi Uyumlu)

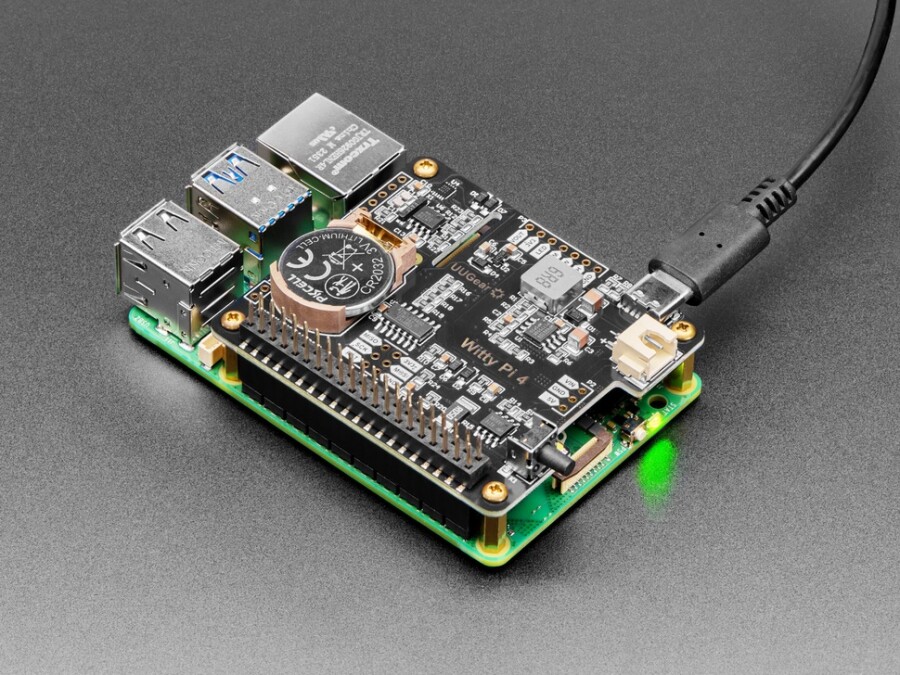

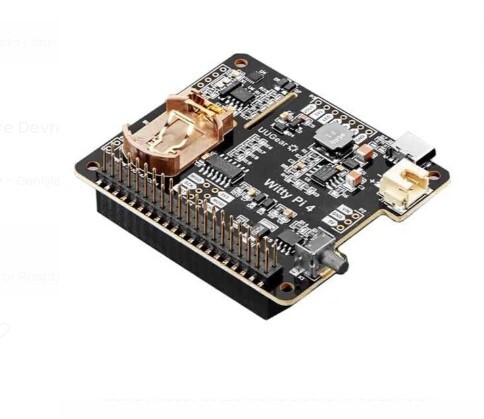

Witty Pi 4 Raspberry Pi RTC (Real Time Clock) ve Güç Yönetim Modülü

Witty Pi 4, Raspberry Pi kartlarına gerçek zaman saati (RTC) ve güç yönetimi özellikleri kazandıran gelişmiş bir eklenti kartıdır. Raspberry Pi'nin otomatik açma/kapama zamanlamasını ayarlayabilir, enerji tüketimini önemli ölçüde azaltabilir ve özellikle batarya ile çalışan projelerde kullanım süresini uzatabilir.

Dördüncü nesil Witty Pi 4, yüksek hassasiyetli gerçek zaman saati, sıcaklık sensörü, DC/DC dönüştürücü ve mikrodenetleyici gibi birçok donanımı tek kart üzerinde sunar.

Öne Çıkan Özellikler

• Fabrika kalibrasyonlu ve sıcaklık kompanzasyonlu RTC (Real Time Clock), ±2 ppm doğruluk

• 0,125 °C çözünürlüğe sahip dahili sıcaklık sensörü

• 6-30 V DC giriş destekleyen dahili DC/DC güç dönüştürücü

• 5 V USB Type-C üzerinden besleme desteği

• 8 KB programlanabilir flaş belleğe sahip AVR 8-bit mikrodenetleyici

• Raspberry Pi için otomatik açma ve kapama zamanlaması

• Enerji tasarrufu sağlayan akıllı güç yönetimi

• Tek I2C adresi üzerinden RTC ve sıcaklık sensörüne erişim

• Açık kaynaklı yazılım ve ürün yazılımı (Firmware)

Witty Pi 4'e Yakından Bakın

Yüksek Hassasiyetli Gerçek Zaman Saati (RTC)

Witty Pi 4 üzerinde bulunan RTC modülü, üretim aşamasında kalibre edilmiş olup sıcaklık kompanzasyonu sayesinde yıl boyunca yalnızca ±2 ppm sapma ile yüksek doğruluk sağlar.

Raspberry Pi açıldığında sistem saati doğrudan RTC'den okunur. Böylece internet bağlantısı olmasa bile cihaz doğru tarih ve saat bilgisiyle çalışmaya devam eder.

Raspberry Pi Açma/Kapama Zamanlayıcısı

Witty Pi 4'ün en dikkat çekici özelliklerinden biri Raspberry Pi otomatik açma ve kapatma zamanlayıcısıdır. Kullanıcılar belirli saatlerde Raspberry Pi'nin çalışmasını veya kapanmasını programlayabilir. İstenirse gelişmiş zamanlama komut dosyaları kullanılarak karmaşık çalışma senaryoları oluşturulabilir.

Bu özellik özellikle;

• Batarya ile çalışan IoT sistemleri

• Uzak veri toplama cihazları

• Meteoroloji istasyonları

• Tarımsal otomasyon sistemleri

• Güvenlik ve izleme projeleri

gibi uygulamalarda enerji tüketimini önemli ölçüde azaltır.

Sıcaklık Kontrollü Çalışma

Kart üzerinde bulunan yüksek hassasiyetli sıcaklık sensörü, 0,125 °C çözünürlük sunar. Ölçülen sıcaklık değeri RTC doğruluğunu artırmak amacıyla kristal osilatörün sıcaklık kompanzasyonunda kullanılır.

Ayrıca belirlenen sıcaklık eşiklerine ulaşıldığında Raspberry Pi'nin otomatik olarak açılması veya kapatılması sağlanabilir. Böylece sıcaklığa duyarlı otomasyon projeleri kolaylıkla geliştirilebilir.

Gelişmiş Güç Yönetimi

Witty Pi 4, dahili DC/DC dönüştürücü sayesinde 6-30 V DC giriş gerilimini destekler. Ayrıca USB Type-C bağlantısı üzerinden 5 V ile de beslenebilir.

Kart üzerindeki elektronik kilitlemeli (e-Latching) güç anahtarı, bilgisayarlardaki güç düğmesine benzer şekilde çalışır. Tek tuşla Raspberry Pi güvenli biçimde açılıp kapatılabilir.

Kapatma işlemi sırasında işletim sistemi önce güvenli kapanma komutunu çalıştırır, ardından güç kesilir. Böylece ani enerji kesintilerinden kaynaklanabilecek veri kaybı ve SD kart bozulmaları önlenmiş olur.

Raspberry Pi Uyumluluğu

Witty Pi 4, 40 pin GPIO başlığına sahip tüm Raspberry Pi modelleriyle uyumludur.

Desteklenen modeller:

• Raspberry Pi A+

• Raspberry Pi B+

• Raspberry Pi 2B

• Raspberry Pi Zero

• Raspberry Pi Zero W

• Raspberry Pi Zero 2 W

• Raspberry Pi 3A+

• Raspberry Pi 3B

• Raspberry Pi 3B+

• Raspberry Pi 4 Model B

• Raspberry Pi 5

Raspberry Pi Zero serisi kartlarda bağlantı için 40 pin GPIO başlığının lehimlenmiş olması gerekmektedir.

Tek I2C Cihazı Yapısı

Witty Pi 4, mikrodenetleyicisi sayesinde tek bir I2C cihazı gibi davranır. Varsayılan I2C adresi 0x08 olup, RTC ve sıcaklık sensörüne ait tüm kayıtlar bu sanal I2C cihazı üzerinden erişilebilir.

Bu yapı sayesinde:

• I2C adres çakışmaları önlenir.

• Tüm donanım tek I2C adresi üzerinden yönetilir.

• Geliştiriciler için entegrasyon daha kolay hale gelir.

UWI (UUGear Web Interface) Desteği

Witty Pi 4, UUGear Web Interface (UWI) ile tam uyumludur. Ağ bağlantısı bulunan herhangi bir cihaz üzerinden Witty Pi 4 uzaktan izlenebilir ve yönetilebilir.

Yazılım Desteği

Witty Pi 4 yazılımı Raspberry Pi OS üzerinde geliştirilmiş ve test edilmiştir. Farklı Linux dağıtımlarında çalıştırılabilmesi mümkün olsa da, kurulum betiğinde veya yazılımda bazı düzenlemeler yapılması gerekebilir.

Ürünün yazılımı ve firmware'i tamamen açık kaynak olup geliştiriciler tarafından özelleştirilebilir.

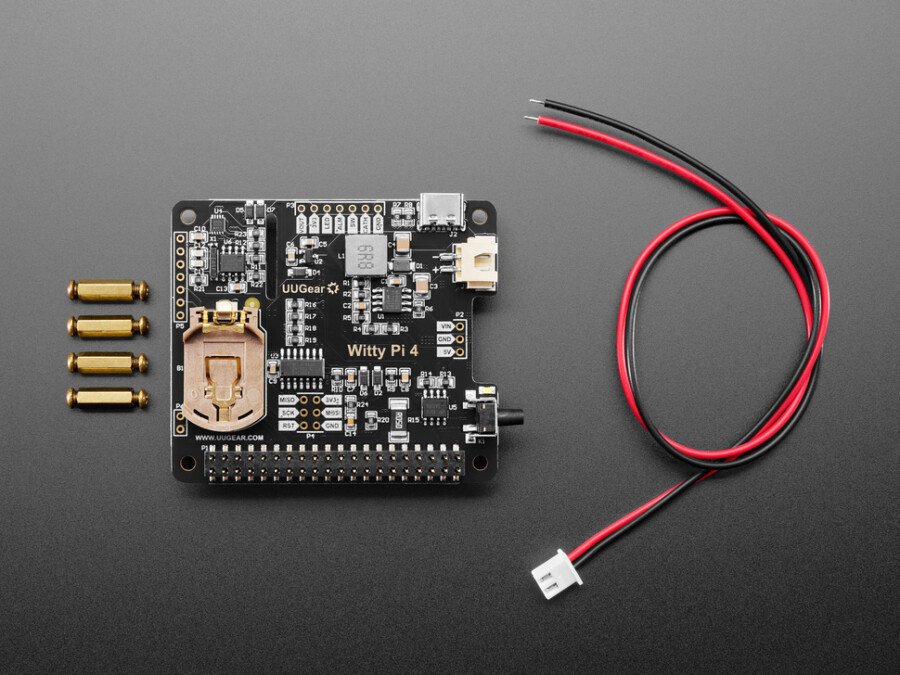

Paket İçeriği

• 1 x Witty Pi 4 RTC ve Güç Yönetim Kartı

• 1 x 30 cm 22AWG XH 2.54 Bağlantı Kablosu

• 4 x M2.5 x 11 mm Bakır Mesafe Ayağı

• 8 x M2.5 Montaj Vidası

Teknik Özellikler

• Boyutlar: 65 × 56 × 19 mm

• Ağırlık: 23 g (aksesuarlar hariç net ağırlık)

• Mikrodenetleyici: ATtiny841

• Gerçek Zaman Saati (RTC): PCF85063A (fabrika kalibrasyonlu)

• Sıcaklık Sensörü: LM75B

• DC/DC Güç Dönüştürücü: MP4462

• MOSFET Güç Anahtarı: AO4616

• Yedek Pil: CR2032 (ana güç kesildiğinde RTC'nin çalışmasını sağlar)

• Giriş Besleme Gerilimi:

  • 5 V DC (USB Type-C bağlantısı üzerinden)

  • 6-30 V DC (XH2.54 konnektörü üzerinden)

• Maksimum Çıkış Akımı: Raspberry Pi ve bağlı çevre birimleri için 3 A'ya kadar

• Bekleme Akımı: Yaklaşık 0,5 mA
