DFRobot 2 Kanal H Köprü DC Motor Sürücü  - 2x15A, 290W

2 Kanallı DC Motor Sürücü Modülü, kompakt tasarımı ve yüksek akım kapasitesi ile robotik projeler, akıllı araçlar ve otomasyon uygulamaları için güçlü bir motor kontrol çözümüdür. 50 × 50 × 12.5 mm boyutlarındaki küçük yapısına rağmen iki DC motoru aynı anda kontrol edebilir ve kanal başına 12A sürekli akım sağlayabilir.

Modül, 6.5V–37V motor voltaj aralığını destekler ve maksimum 290W DC motor gücüne kadar kullanılabilir. Kısa süreli 70A tepe akımı (100 ms) destekleyerek yüksek performans gerektiren uygulamalarda güvenilir çalışma sunar. Ayrıca optimize edilmiş zamanlama yapısı sayesinde 2µs minimum PWM darbe genişliği ile hassas ve hızlı motor kontrolü sağlar.

Her motor kanalı üzerinde bulunan yön göstergesi LED ile motorun dönüş yönü kolayca takip edilebilir.

• Mavi LED: İleri dönüş

• Kırmızı LED: Geri dönüş

Modül üzerinde aşırı gerilim, düşük gerilim ve aşırı sıcaklık koruma devreleri bulunmaktadır. Dahili STATE durum göstergesi sayesinde çalışma ve koruma durumları kolayca izlenebilir.

STATE LED Durum Göstergeleri

• Sabit Yanma: Normal çalışma

• Hızlı Yanıp Sönme: Aşırı gerilim koruması

• Yavaş Yanıp Sönme: Düşük gerilim koruması

• Çift Yanıp Sönme: Aşırı sıcaklık koruması

Koruma durumlarında motor çıkışı otomatik olarak kapatılır ve böylece cihazın zarar görme riski önemli ölçüde azaltılır. Bu özellikleri sayesinde modül, yüksek güçlü DC motor kontrolü ve robotik projeler için güvenilir bir motor sürücü çözümü sunar.

Teknik Özellikler

• Motor Kanal Sayısı: 2 Kanal

• Sinyal Kontrol Voltajı: 3V – 5V uyumlu

• Giriş Voltajı: 6.5V – 37V DC

• Tepe Akım: 70A (100 ms)

• Sürekli Akım: Kanal başına 12A

• Çalışma Sıcaklığı: -25°C ~ 85°C

• Aşırı Isınma Koruması: 85°C – 95°C

• Aşırı Gerilim Koruması: 37.5V

• Düşük Gerilim Koruması: 6.3V

• Boyutlar: 50 × 50 × 12.5 mm

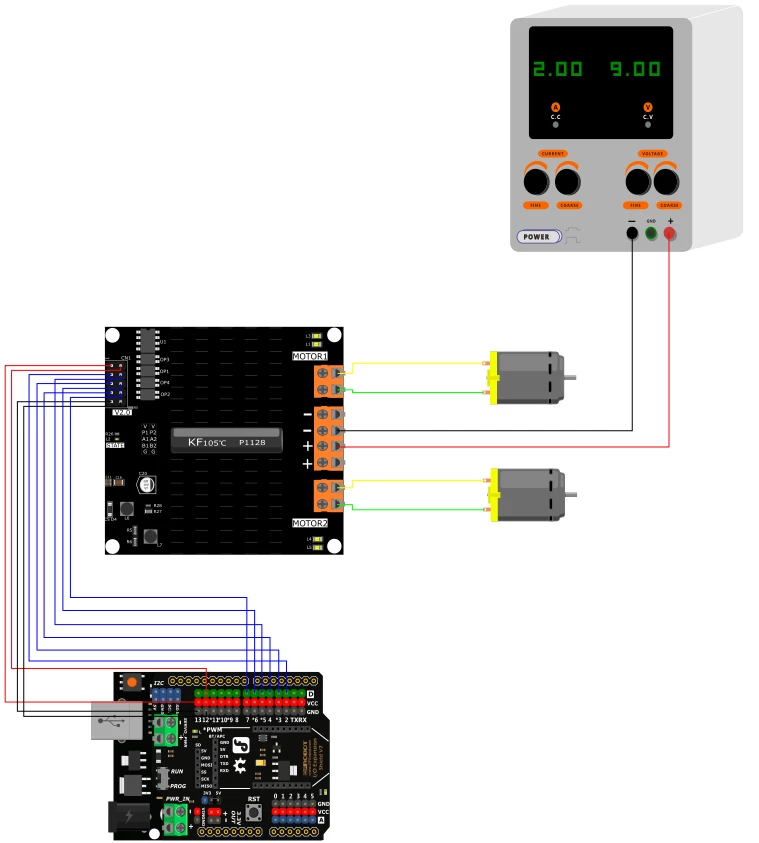

Bağlantı Diagramı
