TB6560 3A 2 Faz Bipolar Step Motor Sürücü

TB6560 3A 2 Faz Bipolar Step Motor Sürücü

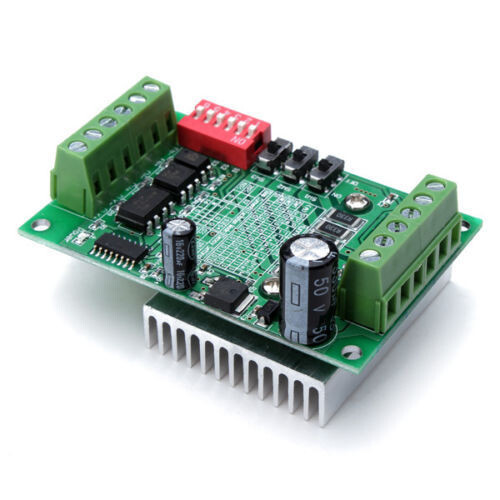

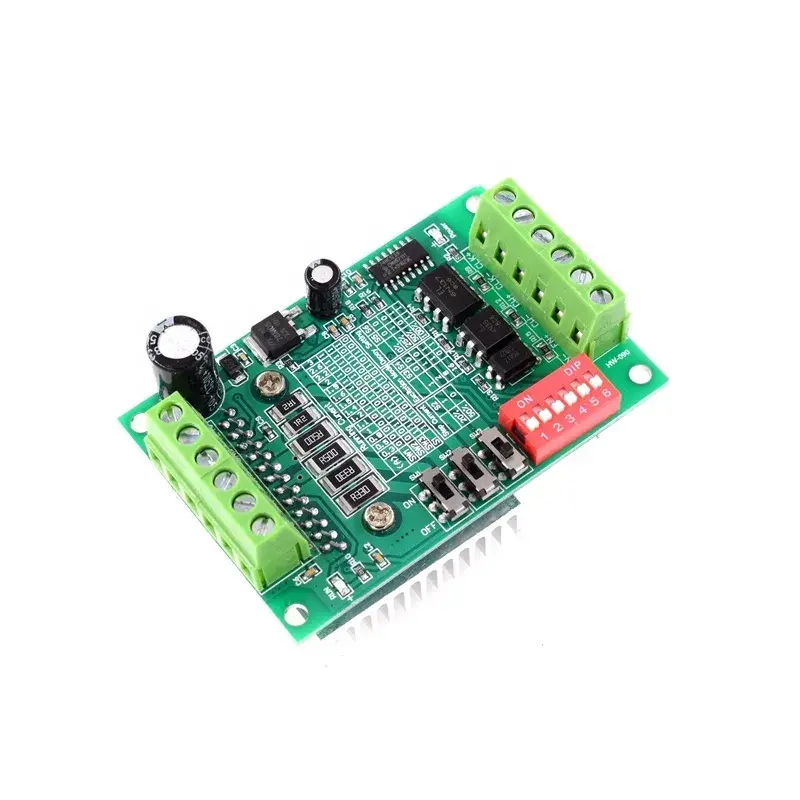

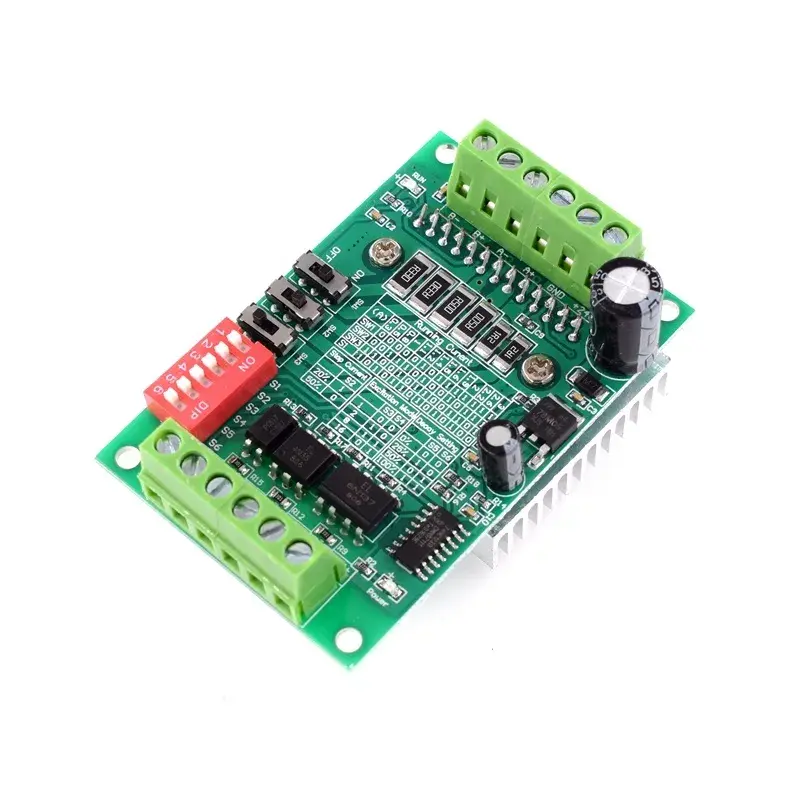

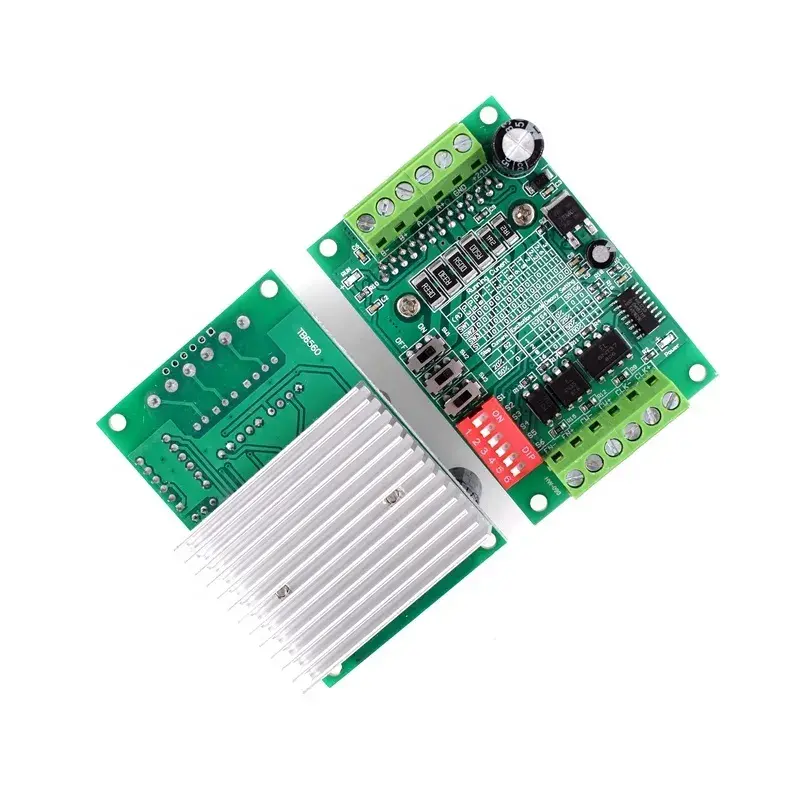

TB6560 Step Motor Sürücüsü, Toshiba TB6560AHQ çipi etrafında oluşturulmuştur ve iki fazlı bipolar step motorları sürmek için kullanılabilir.

Maksimum 3 A sürekli akım ile TB6560 sürücü, NEMA 23 gibi oldukça büyük step motorları kontrol etmek için kullanılabilir. Sürücüye 3 A'den fazla akım değerine sahip step motorları bağlamadığınızdan emin olun.

Modül; aşırı akım, düşük voltaj kapatma ve aşırı ısınma koruması gibi çeşitli güvenlik işlevlerine sahiptir. Ancak, ters voltaj koruması yoktur, bu nedenle güç kaynağını doğru bağladığınızdan emin olun.

ÖZET

-  Çalışma gerilimi 10 - 35 VDC, 24 VDC önerilir
-  Maksimum çıkış akımı faz başına 3 A, 3,5 A tepe
-  Mikro adım çözünürlüğü tam, 1/2, 1/8 ve 1/16
-  Koruma: Düşük voltaj kapatma, aşırı ısınma ve aşırı akım koruması
-  Boyutlar 75 x 50 x 35 mm
-  Pin aralığı 69 x 43 mm, ⌀ 3,5 mm
