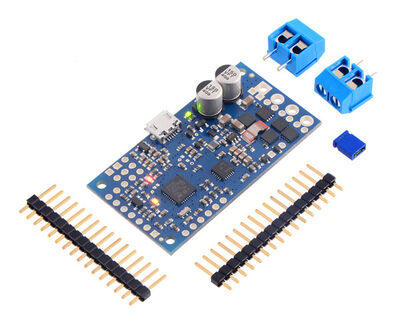

Pololu G2 18v15 HP Tek Kanal Basit Motor Kontrol Kartı, PL-1363 (Lehimsiz)

Pololu Yüksek Güçlü SMC DC Motor Kontrol Kartı  - SMC G2 18v15 ( Konnektörler Lehimli DEĞİLDİR! )

Pololu SMC G2 18V15 Motor Kontrol Kartı, fırçalı DC motorları sürmek için tasarlanmış bir motor kontrol kartıdır. 6.5V - 30V gerilim arasında (tavsiye edilen 24V) herhangi bir değerde çalışabilir ve küçük boyutlarına rağmen bir kaç yüz watt güç çıkışına (15A sürekli çıkış akımı) sahip olabilir; bu özellikleriyle birçok motor kontrol uygulamasında tercih edilen bir üründür.

SMC G2 ailesini genel özellikleri:

 ->Bir fırçalı DC motorun basit çift yönlü kontrolünü sağlayabilme
 ->Beş haberleşme / kontrol seçeneği:
    o PC'ye doğrudan bağlantı için USB arabirimi
    o Bir mikro denetleyiciyle kullanım için TTL seri arabirim
    o Mikrodenetleyici ile kullanım için I²C arayüzü
    o Bir RC alıcısına veya RC servo kontrol cihazına doğrudan bağlantı için hobi radyo kontrollü (RC) darbe genişliği arayüzü
    o Potansiyometrelere ve analog joysticklere doğrudan bağlantı için 0 V - 3,3 V analog voltaj arayüzü
 ->Windows için ücretsiz bir konfigürasyon programı ile USB üzerinden basit konfigürasyon ve kalibrasyon sağlanabilir
 ->Ters voltaj koruması
 ->Ayarlanabilir eşik değeri ile donanımsal akım sınırlama
 ->Akım algılama

SMC G2 ailesinin Pololu'nun diğer yeşil PCB üzerine oluşturulan motor kontrol kartları ile farkı:

 ->Ters voltaj koruması
 ->Yapılandırılabilir donanımsal akım sınırlama: SMC G2'deki motor sürücüleri, yazılım tarafından yapılandırılabilen bir eşiği aştığında motor akımını aktif olarak sınırlamak için akım kesmeyi kullanır
 ->I²C arayüzü ek bir kontrol seçeneği sunar
 ->USB Micro-B konektörü (orijinal SMC'lerde olan Mini-B yerine)
 ->SMC G2 18v25 ve 24v19, orijinal muadillerinden (SMC 18v25 ve 24v23) çok daha küçük olmalarını sağlayan çift taraflı montajlanmış ve dört katmanlı bir PCB kartı üzerine oluşturulmuştur.

Paket İçeriği

Arduino uyumlu SMC G2 18v15 Tek Kanal DC Motor Kontrol Kartı (ÖZET)
