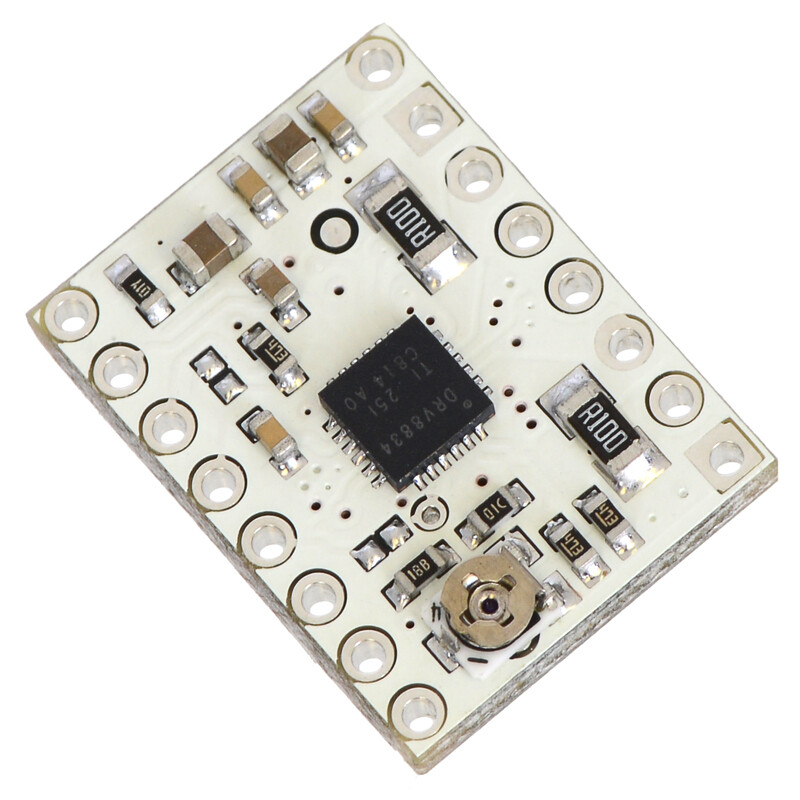

Pololu DRV8834 Step Motor Sürücü Kartı (Carrier), 1.5A/phase, PL-2134

Pololu DRV8834 Step Motor Sürücü Kartı , TI'nin DRV8834 mikro adımlı bipolar step motor sürücüsü ile tasarlanmış bir breakout kartıdır. Pin çıkışı ve arayüzü, A4988 taşıyıcı ile neredeyse aynıdır, bu nedenle birçok uygulamada bu kartların yerine kullanılabilir. DRV8834, 2,5–10,8 V arasında çalışır, bu da step motorların diğer sürücüler için çok düşük olan voltajlarla çalıştırılmasını sağlar ve heatsink veya  hava akışı ile soğutma olmadan faz başına yaklaşık 1,5 A'ya kadar sürekli akım sağlayabilir (2 A'ya kadar tepe akımı).

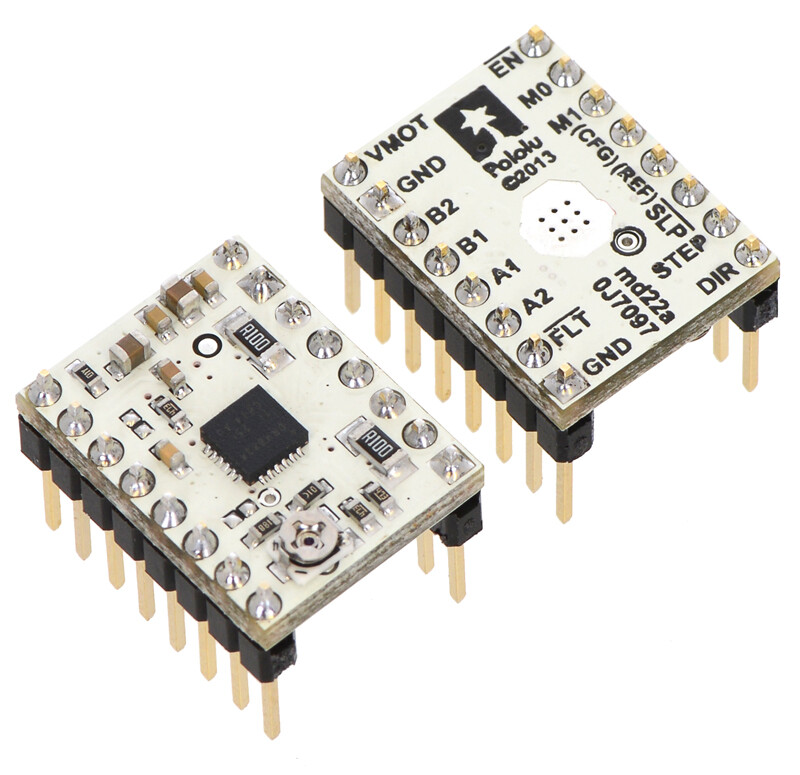

Ayarlanabilir akım sınırlama, aşırı akım ve aşırı sıcaklık koruması ve altı mikro adım çözünürlüğü (1/32 adıma kadar) özelliklerine sahiptir. Bu kart, 0,1 inçlik erkek başlık pimleri ile birlikte gönderilir, ancak lehimlenmemiştir.

Kullanım:

Pololu DRV8834 Step Motor Sürücü Kartı Teknik ÖZellikler

Minimum çalışma voltajı: 2,5 V

Maksimum çalışma voltajı: 10,8 V

Faz başına sürekli akım: 1,5 A2

Faz başına maksimum akım: 2 A3

Minimum mantık voltajı: 2,5 V4

Maksimum mantık voltajı: 5,5 V4

Mikro adım çözünürlükleri: tam, 1/2, 1/4, 1/8, 1/16 ve 1/32
