Pololu 3730

Pololu 36v4 Yüksek Güçlü Step Motor Sürücü Kartı 4A/Faz 50V PL-3730

Ürün Kodu : 03.02.076.238
1.317,51 TL + KDV
1.581,01 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (2)
  • Pololu 36v4 Yüksek Güçlü Step Motor Sürücü 4A/Faz 50V

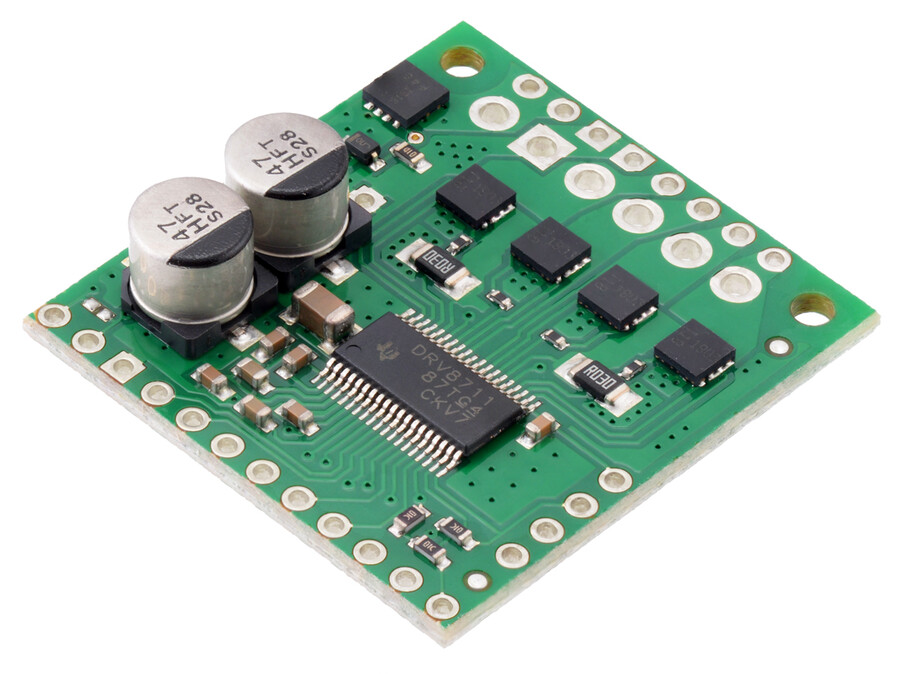

    Kart üzerinde ayrık MOSFET ler ve TI DRV8711 motor sürücü IC ile tasarlanmış Pololu 36v4 HP motor sürücü kartı bir adet bipolar step motor sürmek için oluşturulmuştur. 8V - 50V arası motor çalışma gerilimlerini destekleyen ve faz başına 4A sürekli ve yeterli soğutma ile 6A tepe akımı sağlayabilen motor sürücüsü ayrıca bir de kullanımı oldukça kolaylaştıran Arduino kütüphaneye sahiptir.



    Pololu 36v4 Yükek Güçlü Step Motor Sürücü kartı bir takım üstün özelliklere sahiptir: SPI arayüz ile akım limitleme, 1/256-adım'a kadar mikro adım kontrolü, decay mod ve stal algılama fonksiyonlarıdır. Daha iler kontrol ve stal algılama algoritmaları için ise ters-EMF geri besleme desteği kartın önemli bir artısıdır. Pololu 36v4 HP motor sürücü kart üzerinde koruma fonksiyonları da gerekli elektronik donanımla sağlanmıştır: ters gerilim, düşük gerilim, kısa devre ve aşırı akım koruma...

    Pololu STSPIN220 Bipolar Step Motor Sürücü Kartı için diğer önemli özellikler aşağıda verilmiştir:

      o  HP, Yüksek güçlü sürücü: Soğutma olmadan 4A sürekli sürme akımı
      o  9 farklı adım çözünürlüğü: tam adım, yarım adım, 1/4-adım, 1/8-adım, 1/16-adım, 1/32-adım, 1/64-adım, 1/128-adım, 1/256-adım
      o  SPI arayüzü ile konfigüre edilebilme
      o  Opsiyonel STEP/DIR pinleri üzerinden adım ve yöne kontrolü (SPI üzerinden de olablir)
      o  Ayarlanabilir akım kontrolü ile maksimum akım limitleme ve böylelikle motoru nominal voltaj değerinin üzerinde kullanarak yüksek adım oranları elde etme
      o  Micro-stepping ile çözünürlük kontrolünde (opsiyonel olarak) STALL çıkışından stal algılama
      o  Opsiyonel BEMF çıkış ile Back-EMF (ters elektromotiv kuvvet) üzerinden gelişmiş kontrol stal algılama algoritmaları oluşturma
      o  1.8V, 3.3V ve 5V mikrodenetleyici sistemler ile uyumluluk
      o  5V olmayan sistemlerle kullanım için open-drain çıkışlar pull-up dirençlerle harici IOREF voltajına bağlıdır.
       PWM girişler ile 2 DC fırçalı motor veya STEP/DIR girişleri ile bipolar step motor kontrolü
      o  Aşırı ısınma termal kapatma, aşırı akım kapatma, kısa devre koruma gibi koruma fonksiyonları
      o  Arduino kütüphane ve örnek sketch ler ile kolay programlama



    Pololu 36v4 Yükek Güçlü Step Motor Sürücü kartı için, high-level interface ler ile sürücü entegresini SPI üzerinden programlama gereğini ortadan kaldıran diğer bir Pololu alternatifi: Tic T825 Step motor kontrol kartı

    Ürün Özeti




     Minimum çalışma voltajı: 8V
     Maksimum çalışma voltajı: 50V
     Faz başına sürekli akım: 4A
    o  Faz başına maksimum akım: 6A
    o  Minimum lojik voltajı: 1.5V
    o  Maksimum lojik voltajı: 5.5V
    o  Mikro adım çözünürlükleri: tam adım (1), 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
    o  Ters voltaj koruması ?: N
    o  Akım limit kontrolü: SPI ile programlanabilir

    Paket İçeriği



    Bağlantılar


    DRV8711 Stepper Motor Controller IC datasheet

    Arduino library for the Pololu High-Power Stepper Motor Driver
