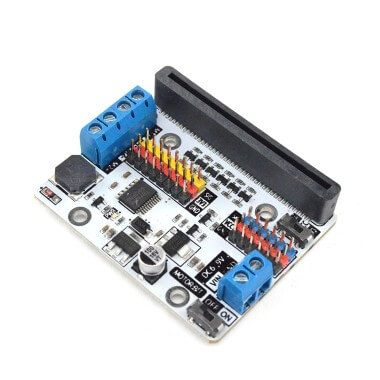

Elecfreaks micro:bit için motor:bit Sürücü Kartı
Ürün Kodu:
08.01.027.039Barkod:
08.01.027.039
(0)
816,39
TL
Havale fiyatı
:
791,90
TL
%
3
extra indirim
KoleksiyonFiyat Alarmı
Daha Fazla
Motor Sürücü Kartı
Micro:bit Kartı için Elecfreaks motor:bit Sürücü Kontrol Kartı
Motor: bit, mikro: bit tabanlı bir motor sürücü kartıdır. Tek kanal için maksimum 1.2A DC akım ile iki motoru sürmek için kullanılan bir TB6612 motor sürüş çipini ihtiva etmektedir. Ayrıca, 12 GVS portunu (OCTOPUS serisi brick kartları bağlamak için) ve 1 IIC haberleşme portu kart üzerinde mevcuttur. Bu portlar, çeşitli sensörler ve elektrik modülleri bağlayabilmeniz için genişletme portları gibi işlev görür. Kartta, P3-P7, P9-P10, doğrudan 3.3V modülleri sürmek için IO portları olarak atanmıştır; P13-P16, P19-P20 (IIC portu) 3.3V / 5V voltaj sviçlerini destekler. Kart üzerindeki voltaj svici üzerinden 3.3V veya 5V modülleri sürmek mümkündür. Motor:bit üzerindeki buzzer üzerinden ses çıkışı da elde edebilirsiniz. Motor: bit, tamamen DIY kullanıcılar için tasarlanmıştır. Motor:bit kartını kendi akıllı arabanızı veya daha farklı projelerinizi oluşturmak için kullanabilirsiniz.
Ürün Parametreleri
o Kart boyutları: 60mm X 47.5mm
o Kart ağırlığı: 20g
o Çalışma gerilimi: 6-12V
o Desteklenen kanal sayısı:2
o Kanal başına maksimum akım: 1.2A
o Dijital IO: 12
o Analog IO: 3
o Pasif buzzer: mevcut
Motor:bit Üzerinde Bazı Temel Bileşenler
1-Motor bağlantı konnektörleri: Her bir kanal 1.2A akım ile bağlı olduğu motoru sürebilir.
2- Pasif Buzzer:Pasif buzzer micro:bit üzerinde P0 portuna bağlıdır ve ses çıkışı üreterek müzik çalabilir.
3- Güç anahtarı: Sviç on-off yönlerinde kaydırılarak karta besleme yapılabilir veya enerji kesilebilir.
4- Güç konnektörü: 6-12V arası gerilim bağlantısı için kullanılmaktadır.
5- Vcc Voltaj Svici: P13, P14, P15, P16, P19, P20 portları için besleme gerilimini 3.3v veya 5v olarak seçilmesini sağlamaktadır.
6- micro:bit Golden Finger Soket: micro:bit kartının takıldığı sokettir.
Örnek Bağlantı
Motor: bit, mikro: bit tabanlı bir motor sürücü kartıdır. Tek kanal için maksimum 1.2A DC akım ile iki motoru sürmek için kullanılan bir TB6612 motor sürüş çipini ihtiva etmektedir. Ayrıca, 12 GVS portunu (OCTOPUS serisi brick kartları bağlamak için) ve 1 IIC haberleşme portu kart üzerinde mevcuttur. Bu portlar, çeşitli sensörler ve elektrik modülleri bağlayabilmeniz için genişletme portları gibi işlev görür. Kartta, P3-P7, P9-P10, doğrudan 3.3V modülleri sürmek için IO portları olarak atanmıştır; P13-P16, P19-P20 (IIC portu) 3.3V / 5V voltaj sviçlerini destekler. Kart üzerindeki voltaj svici üzerinden 3.3V veya 5V modülleri sürmek mümkündür. Motor:bit üzerindeki buzzer üzerinden ses çıkışı da elde edebilirsiniz. Motor: bit, tamamen DIY kullanıcılar için tasarlanmıştır. Motor:bit kartını kendi akıllı arabanızı veya daha farklı projelerinizi oluşturmak için kullanabilirsiniz.
Ürün Parametreleri
o Kart boyutları: 60mm X 47.5mm
o Kart ağırlığı: 20g
o Çalışma gerilimi: 6-12V
o Desteklenen kanal sayısı:2
o Kanal başına maksimum akım: 1.2A
o Dijital IO: 12
o Analog IO: 3
o Pasif buzzer: mevcut
Motor:bit Üzerinde Bazı Temel Bileşenler
1-Motor bağlantı konnektörleri: Her bir kanal 1.2A akım ile bağlı olduğu motoru sürebilir.
2- Pasif Buzzer:Pasif buzzer micro:bit üzerinde P0 portuna bağlıdır ve ses çıkışı üreterek müzik çalabilir.
3- Güç anahtarı: Sviç on-off yönlerinde kaydırılarak karta besleme yapılabilir veya enerji kesilebilir.
4- Güç konnektörü: 6-12V arası gerilim bağlantısı için kullanılmaktadır.
5- Vcc Voltaj Svici: P13, P14, P15, P16, P19, P20 portları için besleme gerilimini 3.3v veya 5v olarak seçilmesini sağlamaktadır.
6- micro:bit Golden Finger Soket: micro:bit kartının takıldığı sokettir.
Örnek Bağlantı
