Octopus TouchPAD ( Dokunma ) Sensörü

OCTOPUS TouchPad Sensörü

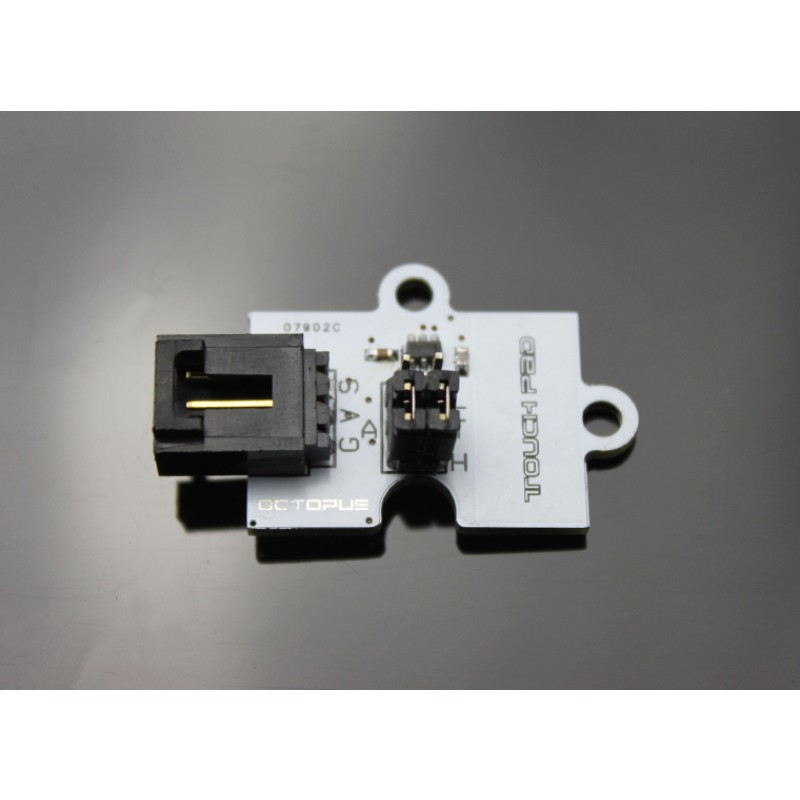

Octopus Touchpad Sensör, TTP223-BA6 kapasitif temas algılama çipi ile oluşturulmuş bir brick kartıdır. TTP223-BA6, 'touchpad'den gelen sinyalleri algılar. Bu entegrenin kullanımıyla klasik basmalı butonlar yerini farklı ebatlardaki 'touchpad'lere bırakmıştır. Düşük güç tüketimi ve geniş çalışma aralığı DC ve AC uygulamalarda öne çıkan özelliklerdir. Octopus Touchpad Sensör basit bir devre tasarımına sahiptir ve 4 çalışma moduna sahiptir. Octopus Touchpad Sensörün 3 numaralı pinine bağlanacak değişken bir kapasitans (0 ~ 50pf arası ve sıcaklık değişim katsayısı düşük olmalı) ile hasssaslık ayarı yapılabilir fakar kart üzerinde bu bağlantı yoktur.

Octopus Touch PAD Sensör kartı 3.3 Vdc - 5 Vdc aralığında çalışır. Bağlantı arayüzü (siyah konnektör), G (Gnd), V (Vcc) ve S (Sinyal) uçlarından oluşur. Octopus Touch PAD Sensör kartı üzerinde yer alan 3.2mm'lik vidalama ve konumlama delikleriyle diğer kartlara veya dilenen başka yerlere kolaylıkla montajlama yapılabilir. Octopus Touch PAD Sensör kartıFreaduino sensor shield aracılığıyla Arduino geliştirme kartlarına bağlanabilir veya doğrudan Octopus brick arayüzü olan Arduino UNO kartına takılabilir.

KULLANIM ALANLARI

​​ÖZET
