Pololu 2129

Pololu L3GD20H 3-Eksen Gyro Sensör Kartı ( Voltaj regülatörlü ) PL-2129

Ürün Kodu : 10.05.076.005
208,67 TL + KDV
250,40 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Voltaj Regülatörüne Sahip L3GD20H  3-Eksen  Gyro Carrier Kartı

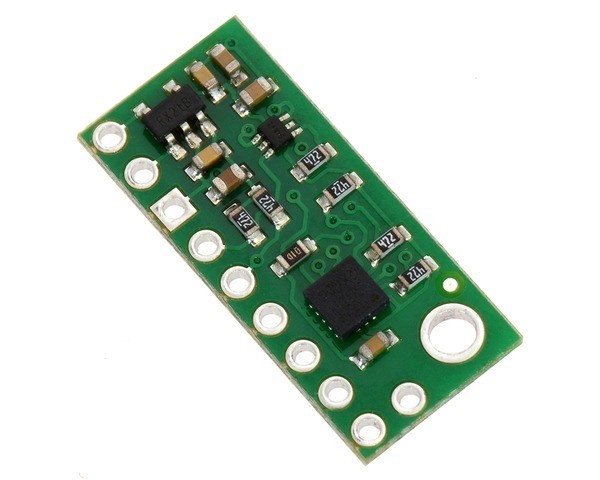

    ST L3GD20H üç eksenli jiroskop, roll (X), pitch (Y) ve yaw (Z) eksenleri bazında açısal dönme hızlarını ölçen bir Pololu 3-Eksen Gyro taşıyıcı kartı üzerinde kullanılmıştır. Yapılandırılabilir ± 245 °/ s, ± 500 °/ s veya ± 2000 °/ s aralığında açısal hız ölçümleri dijital bir I²C veya SPI arayüzü üzerinden okunabilir.  Entegre üzerindeki bu yapılandırma  I²C ve SPI arayüzleri üzerinden gerçekleştirilmektedir. L3GD20H carrier kartı 3.3V voltaj regülatörü ve 2.5 ile 5.5V arasında çalışmaya imkan sağlayan bir level-shifter devresi de içermektedir. Kart üzerindeki bağlantı pinleri 0.1" aralıklarla yerleştirilmiş olup perfboard ve breadboard lar ile kullanıma uygun bir yapı oluşturulmuş ve LGA paket yapısındaki L3GD20H entegresinin bacaklarına erişim bu şekilde sağlanmıştır.



    L3GD20H konfigüre edilebilir özelliklere sahiptir. Bunlar; 3 farklı seçilebilir açısal hız hassasiyetinde okuma yapabilme, yedi farklı seçilebilir çıkış veri oranı, çıkış verisini saklamak için yedi farklı gömülü FIFO modu ve bir harici interrupt sinyalidir. Açısal hız okumaları dijital arayüz üzerinden yapılabilmekte ve I2C veya SPI ile okunabilecek şekilde ayarlanmaktadır.

    Carrier kartı lineer ve düşük drop-out voltajına sahip voltaj regülatörü  üzerinden L3GD20H 3.3V gerilim sağlarken sensörün 2.5 - 5.5V arası gerilimle beslenebilmesini sağlamaktadır. Regülatör çıkışı Vdd pininde mevcuttur ve harici bağlantılar için 150mA 'ya kadar akım sağlayabilmektedir. Aynı zamanda kart üzerinde iki I2C bağlantısını giriş voltajı VIN ile aynı lojik voltaj düzeyine taşıyacak devre yapısına da sahiptir.

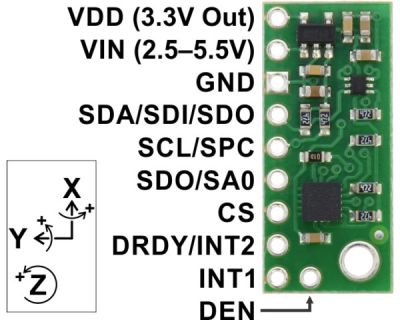

    L3GD20H'yi I²C modunda kullanmak için minimum iki lojik bağlantı gereklidir (I²C modu, varsayılan moddur): SCL ve SDA. Bu pinler; 3.3 V üzerindeki voltajlarda kullanılmalarını sağlayan yerleşik level-shifter devrelerine bağlanır.
    L3GD20H'yi SPI modunda kullanmak için dört lojik bağlantısı kullanılır: SPC, SDI, SDO ve CS. Bunlar, VIN ile aynı mantık seviyesinde çalışan bir SPI veri yoluna bağlanmalıdır.


    Özet



    o  Boyutlar:  (10 x 23 x 3 mm)
    o  Headerlar olmadan ağırlık: 0,7 g
    o  Çalışma voltajı: 2,5 V - 5,5 V
    o  Besleme akımı: 6 mA
    o  Çıkış formatı (I²C / SPI): Eksen başına bir 16 bit okuma
    Hassasiyet aralığı:  ±245°/s, ±500°/s veya ±2000°/s
    o  Bant Genişliği: 400Khz (I2C modda)

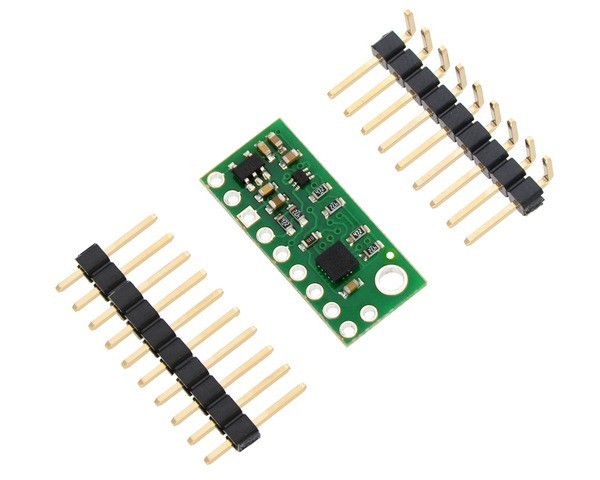

    Paket içeriği



     (1 adet) 1×10'lık  0.1″ header pinleri
     (1 adet) 1×9 'lık 0.1″ dik açılı bükümlü pinlere sahip header
     (1 adet)  3-Eksen  Gyro Carrier Kartı
