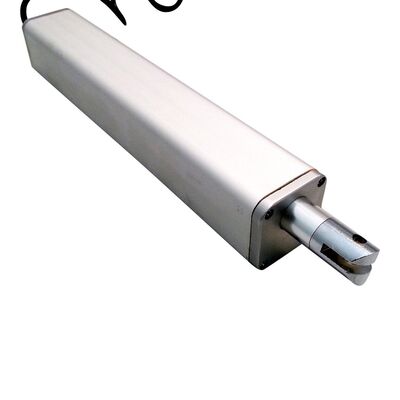

Firgelli Auto FA-05-12-24 Lineer Aktüatör - Sleek Rod - 150LB, 24inç-strok
Firgelli Auto FA-05-12-24 Elektrikli Lineer Aktüatör - Sleek Rod - 12V, 150LB, 24inç-strok
( 1 lb = 4.45N || 1 inç = 2.54cm )
Yapısallık ve kullanımla ilgili diğer ipuçları :
i)
FA-05-12-X Sleek Rod Aktüatörler için:
Strok boyu: 3,6,9,12,18,24,30inç [ Kırmızı işaretli ürünler robotsepeti STOK ürünleridir, diğerleri ise istek üzere sipariş edilir ]
İtme Çekme Kuvveti: 150lbs - 667.5N
Çalışma gerilimi: 12V nominal
ii)
Sleek Rod Tubular aktüatörler, dahili limit anahtarlara sahiptir ve strok sonuna geldiğinde hareket sonlanır. Pozisyon geri beslemesi için Firgelli Auto Lineer Potansiyometre ile pozisyon sinyali alınabilir.
iii)
FA-05-12-24 malzeme özellikleri:
Ürün gövdesi: Yüksek kalite alüminyum (korozyon direnci yüksek), IP54 koruma sınıfı
Bağlantı: İki uçlu kablo
iV)
Sleek Rod aktüatörler için performans grafikleri:
Bu ürünü ne zaman tercih etmeliyim...
- Aktüatörün görünür olduğu ve görünümüyle modern ve şık bir görünüm sağlaması istenen uygulamalarda
- Nispeten düşük itme-çekme kuvveti gereksinimi olan uygulamalarda
- Pistonun strok sonuna kadar kesintisiz hareket edeceği uygulamalarda
Sleek Rod Aktüatör Çeşitleri ve Fiziksel Ölçüler
İncelediğiniz bu ürün:
| FA-05-12-24 | ||||
| FA | - | 05 | 12 | 24 |
| Firgelli Automations Markalı Ürün | - | 150 lbs= 667.5N maks kuvvet üretir | 12V gerilim ile çalışır | 24 inç= 60.96cm strok boyu |
Diğer çeşitlere ait ağırlık ve uzunluklar:
| Strok (inç) | Piston tümüyle yuvasındayken BOY (inç) | Piston tümüyle uzamışken BOY(inç) | Ağırlık (lbs) |
|---|---|---|---|
| 3 | 11.5 | 14.5 | 2.5 |
| 6 | 14.5 | 20.5 | 2.9 |
| 9 | 17.5 | 26.5 | 3.25 |
| 12 | 20.5 | 32.5 | 3.7 |
| 18 | 26.5 | 44.5 | 4.5 |
| 24 | 32.5 | 56.5 | 5.3 |
| 30 | 38.5 | 68.5 | 6.5 |
| NOT :1 inç=2.54cm || 1 lb= 0.4536kg | |||
Firgelli Automations aktüatörleri denince...
FirgelliAuto ( Firgelli Automations ) markalı elektrikli lineer aktüatörler, diğer marka ürünlerimize göre genel olarak daha güçlü, daha hızlı, strok mesafesi olarak daha çeşitli, IP sınıfı olarak daha korunaklı ve bakım gerektirmeyen doğrusal aktüatörlerdir (doğrusal motor). FirgelliAuto, tüm parçaları ile kalite imzalı ve profesyonel aktüatörleri piyasaya sürmektedir.
Rod, Track (kızaklı) veya Column (kolon) tipli bu aktüatörlerin çoğunluğu limit switch ile strok sonu kontrolüne sahiptir. Ayrıca gövde/vidalı mil/redüktör gibi yapılarda kullanılan farklı malzemelerle farklı ömür uzunluklarına ve fiyat sunumlarına sahiptir. Firgelli markalı bu lineer motorlar, kendilerine uygun çok sayıda aksesuar ürün ve montajlama aparatlarıyla ve güçlü görünümleriyle; TV liftleri, masa liftleri, akıllı mobilyalar, tekne ve yat tasarımı, otomatik pencere-kapı açma mekanizmaları, gizli mobilya gözleri ve otomasyon projelerinde çok sık kullanılır!
Teknik Çizim
Firgelli Auto Sleek Rod Aktüatörler FA-04-12-XX ve FA-05-12-XX || ÖZET
| Model | FA-04-12-XX | FA-05-12-XX |
|---|---|---|
| Dinamik kuvvet | 40 | 150 |
| Statik kuvvet | 80 | 300 |
| Hız ( inch / s) | 1.0 | 0.5 |
| Strok Opsiyonları | 3,6,9,12,18,24,30 | |
| Duty cycle | %25 | |
| IP sınıfı | IP54 | |
| Voltaj | 12Vdc | |
| Maksimum akım | 3A | |
| Kenetleme ucu | 6.35mm çaplı | |
| Çalışma sıcaklığı | -26°C / 65°C | |
| Limit Switch | Yerleşik (fabrikasyon olarak strok sonuna ayarlı) | |
| Sertifikasyon | CE, ROHS | |
| Uyumlu aksesuar | MB2 braket, Uzaktan Kumanda | |
