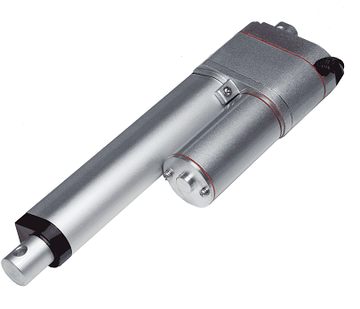

Firgelli Auto FA-PO-240-12-8, Lineer Aktüatör - FeedBack Rod - 8inç-strok

Ürün Kodu : 03.06.029.025
%28
indirimli
7.455,19 TL + KDV
5.354,20 TL + KDV
6.425,04 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Firgelli Auto FA-PO-240-12-8, Lineer Aktüatör - FeedBack Rod - 12V, 240LB, 8inç-strok, 30:1


    ( 1 lb = 4.45N    ||   1 inç = 2.54cm )


    FA-PO-240-12-8; 10kohm, 10tur bir yerleşik Bourns potansiyometreye sahip geri beslemeli bir doğrusal motordur. Bir Arduino board veya benzeri bir kontrol kartı ile veya Actuonix LAC kartı ile aktüatör pozisyonu belirlenip kontrol edilebilir.

    FA-PO-240-12-8, hareket halinde 200lbs (200x4.45N=890N) itme çekme kuvveti üretebilir ve piston hareketsiz iken 1780N (400lbs) 'luk kuvvete (statik kuvvet) direnç gösterebilir. Rod (piston) tipli bu lineer motor, 2 inç/s piston hızına sahiptir. Limit switch ile strok sonu hareketi kendiliğinden kesilen ve bakım gerektirmeyen bu ürün Optik Geribeslemeli modellere karşı iyi bir alternatif olabilir!

    FA-PO-240-12-8 doğrusal aktüatör (eyleyici) yerleşik bir denetleyiciye sahip değildir ancak analog pozisyon sinyali Arduino kartlara bağlanarak kontrol edilebilir.

    Yapısallık ve kullanımla ilgili diğer ipuçları :

    i)

    FA-PO-240-12-(X) ürünleri için:

    Strok boyu: 2, 3, 4, 6, 8, 12, [ Kırmızı işaretli ürünler STOK ürünleridir, diğerleri ise istek üzere sipariş edilir ]

    Güç seçenekleri: 35lbs

    Çalışma gerilimi: 12V nominal

    Limit Switch: var

    ii)

    FA-PO-240-12-8 Firgelli aktüatör, yerleşik potansiyometre ile analog pozisyon sinyali üreten bir modeldir. Yerleşik potansiyometre elektriksel gürültüye karşı hassas olduğundan sinyal filtreleme ihtiyacı doğabilir. Daha hassas kontroller için FirgelliAuto'nun diğer geri beslemeli ürünleri:

    Optical FeedBack (yerleşik optik enkoderli),

    Bullet Series 36 cal. (yerleşik hall-effect sens.)

    ve Bullet Series 50 cal. ( yerleşik hall-effect sens. ) değerlendirilebilir.

    Pozisyon geri beslemeli ürünlerde en hassas pozisyon geri besleme sağlayanlar Optical FeedBack grubudur!

    iii)

    FA-PO-240-12-8 malzeme özellikleri:

    Ürün gövdesi: Yüksek korozyon direnci için alüminyum iç-dış tüp ve çinko alaşımlı gövde, IP54 koruma sınıfı, gövdeye paralel motor yerleşimi

    Vidalı mil: -

    Kablo ucu: 5 bağlantı ucu (2 motor enerji ucu 3 potansiyometre ucu)

    Potansiyometere: Bourns marka 10k, 10tur, +/- %0.25 lineerlik


    iV)

    Yerleşik 10k Bourns Pot'a sahip aktüatörler için performans grafikleri:



    Aktüatör piston konum kontrolü gerektiren bir uygulama içinde iseniz

    - Birden fazla motoru senkron kontrol etmek istediğinizde




    FeedBack Rod Aktüatör Çeşitleri ve Fiziksel Ölçüler


    İncelediğiniz bu ürün:

    FA-PO-240-12-8
    FA PO 240 12 8
    Firgelli Automations
    Markalı Ürün
    Bourns 10 tur, 10k pot üzerinden geribesleme 240 lbs= 890N max kuvvet 12V gerilim
    ile çalışır
    8 inç= 20.32cm
    strok boyu

    Diğer çeşitlere ait ağırlık ve uzunluklar:

    Strok
    (inç)
    Piston tümüyle
    yuvasındayken BOY (inç)
    Piston tümüyle
    uzamışken BOY(inç)
    Ağırlık
    (lbs)
    2 7.9 9.9 2.7
    3 - - 2.8
    4 9.9 13.9 2.9
    6 11.9 17.9 3.1
    8 13.9 21.9 3.4
    12 17.9 29.9 3.85
    NOT : 1 inç=2.54cm || 1 lb= 0.4536kg

    Firgelli Automations aktüatörleri denince...


    FirgelliAuto ( Firgelli Automations ) markalı elektrikli lineer aktüatörler, diğer marka ürünlerimize göre genel olarak daha güçlü, daha hızlı, strok mesafesi olarak daha çeşitli, IP sınıfı olarak daha korunaklı ve bakım gerektirmeyen doğrusal aktüatörlerdir (doğrusal motor). FirgelliAuto, tüm parçaları ile kalite imzalı ve profesyonel aktüatörleri piyasaya sürmektedir.

    Rod, Track (kızaklı) veya Column (kolon) tipli bu aktüatörlerin çoğunluğu limit switch ile strok sonu kontrolüne sahiptir. Ayrıca gövde/vidalı mil/redüktör gibi yapılarda kullanılan farklı malzemelerle farklı ömür uzunluklarına ve fiyat sunumlarına sahiptir. Firgelli markalı bu lineer motorlar, kendilerine uygun çok sayıda aksesuar ürün ve montajlama aparatlarıyla ve güçlü görünümleriyle; TV liftleri, masa liftleri, akıllı mobilyalar, tekne ve yat tasarımı, otomatik pencere-kapı açma mekanizmaları, gizli mobilya gözleri ve otomasyon projelerinde çok sık kullanılır!


    Teknik Çizim



    FeedBack Rod Potansiyometre Üzerinden Geribeslemeli Aktüatörler FA-PO-X-12-X / ÖZET


    Model FA-PO-35-12-(X) FA-PO-150-12-(X) FA-PO-240-12-(X)
    Dinamik kuvvet 35 lbs 150 lbs 200 lb
    Statik kuvvet 70 lbs 300 lbs 400 lbs
    Hız ( inch / s) 2.0" 0.50" 0.30"
    Redüktör oranı 5:1 20:1 30:1
    Strok (inç) 2,3,4,6,8,12 3,6,12 2,3,4,6,8,12
    Duty cycle %20 (%100 yükte), %50 (%25 yükte),
    Maks 5dk sürekli kullanım
    IP sınıfı IP54
    Dişli mil ACME
    Feedback 10kohm (+/- %0.25 lineerlik, 1-1.5W gücünde)
    Voltaj 12Vdc
    Maksimum akım 5A
    Kenetleme ucu 6.3mm çaplı
    Ç. Sıcaklığı 0°C - 40°C
    Limit Switch Yerleşik (fabrikasyon olarak strok sonuna ayarlı)
    Sertifikasyon CE, ROHS
    Uyumlu aksesuar MB1-P braket, Uzaktan Kumanda, MB6-P braket

    İhtiyacınıza uygun Pozisyon Geribeslemeli Aktüatör Hangisi? Feedback Rod vs Optical Feedback


    Bağlantılar


    Datasheet

    Feedback Rod Aktüatör Kullanımı için Örnek Uygulama

    FirgelliAuto Online Kablolama için Yardımcı Uygulama
