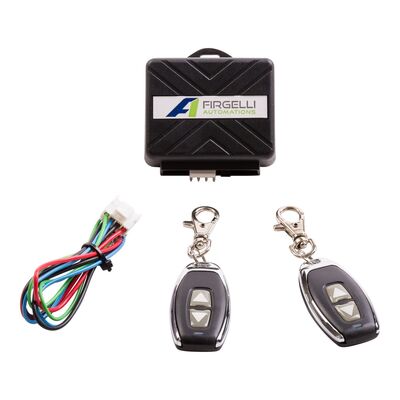

Firgelli Auto 2 Kanal Uzaktan Kumanda Sistemi - 12V, 10A

Firgelli Auto 2 Kanal Uzaktan Kumanda Sistemi - 12V,  10A

Firgelli 2 kanal uzaktan kumanda sistemi RF ile çalışmaktadır; dolayısıyla kontrol edeceği kontrol kutusunu doğrudan görmesi gerekmez. 10A 'e kadar akım çekişi olan motor veya aktüatörleri kutusu üzeirnden kontrol edebilir. Tüm Firgelli Auto Lineer Aktüatör (Doğrusal motor) sitemleri uyumlu yapıda olan bu uzaktan kumanda modülü tek basış modu (sustaining ) ve basılı tutarak çalıştırma modu (momentary) olmak üzere iki çalışma moduna sahitir:

Sustaining modda, ileri veya geri tuşlarına bir basış yeterli olacaktır ve aktüatör strok sonuna kadar (piston uzama veya kısalma şeklinde) ilerleyecektir. Tüm Firgelli eyleyicilerde strok sonu limit switcholduğundan aktüatör strok sonunda otomatik durmaktadır.

Momentary modda ise aktüatör pistonunda veya kızağında ne kadarlık bir uzama veya kısalma isteniyorsa kumanda üzerindeki tuşlara o kadar süre basılı tutulmalıdır. Bu şekilde kontrol esnekliği ve istenen pozisyona ulaşmada daha hassas kontrol sağlanmaktadır.

Özet

o  Model # 2CH-REM
o  Radyo frekansı: 422.92 Mhz
o  Kanal sayısı :2 kanal
o  Her uzaktan kumandanın 2 düğmesi vardır ( aktüatör ileri geri kontrolü )
o  Standby akımı: 8.2mA
o  Maksimum çalışma akımı: 10A
o  2 çalışma modu:  tek basış modu (sustaining- latching), basılı tutarak çalıştırma modu (momentary)
o  Giriş gerilimi: 12VDC (harici olarak sağlanmalı)
o  Kumandayı korumak için 10 AMP sigorta kullanılmalıdır.
o  Aktüatörle kolay bağlantı sağlar
o  Çalışma sıcaklık aralığı: -40-80 °C

Transmitter

o  Voltaj : 6 V (CR2016 pil)
o  Çalışma akımı (iletim modu):  8.6 mA ve daha düşük akımlar
o  Boyutlar : 61mm x 30mm x 12mm
o  Sıcaklık aralığı: -10 ila +60 C
o  Radyo Frekansı : 433.92 MHz
o  Uzaklık menzili: Tam pil gücünde yaklaşık 40 ~ 70 Metre
o  Duyarlılık: -10dBm

Bağlantılar

o  Kullanım

o  Kablolama Diagramı
