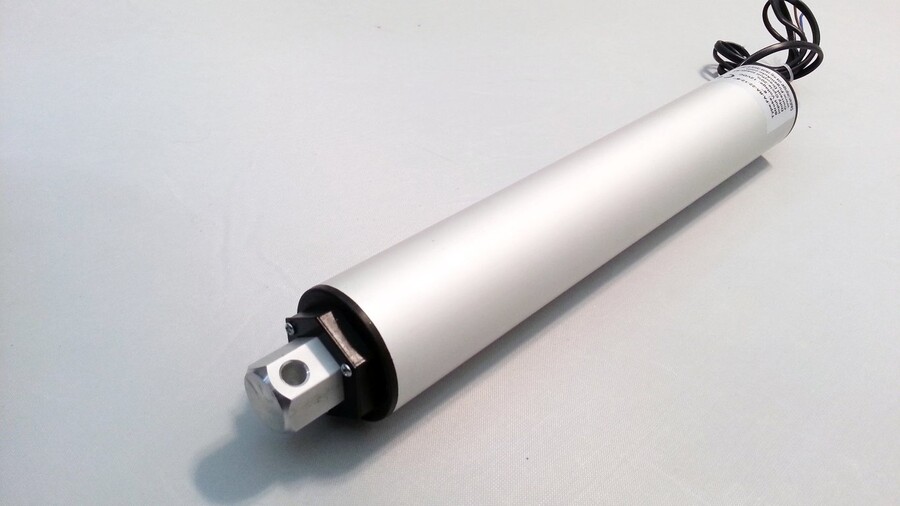

  • Firgelli Auto FA-RA-22-12-10, Elektrikli Lineer Aktüatör - High Speed ( Yüksek Hızlı ) -12V, 22LB, 10inç-strok, 9 inç/saniye (yüksüz)



    ( 1 lb = 4.45N    ||   1 inç = 2.54cm )


    Firgelli Automations High Speed lineer aktüatör serisi ürünler, markanın en hızlı doğrusal motorlarıdır ve maksimum yük altında 4.5 inç/s (11.43 cm/s) ve yüksüz durumda 9 inç/s (22.86 cm/s) hıza ulaşabilir. Bu lineer aktüatörlerin sunabildiği yüksek hızlara karşılık uygulayabildikleri dinamik kuvvet 98N (22lbsx4.45) ve hareketsizken direnç gösterebildikleri maksimum kuvvet 196N (44lbsx4.45) olarak verilmektedir. FA-RA-22-12-10, 10 inç (25.4cm) strok uzunluğuna sahiptir.

    Ürün tasarımında gürültü ve titreşimi azaltmak için yüksek kalite malzemelerde yararlanılmıştır ve diğer Firgelli aktüatörler gibi High Speed serisi de limit switch barındıran bakım gerektirmeyen ürünlerden oluşmaktadır!

    Kullanım ve yapısal özellikler ile ilgili ipuçları:

    i)

    Yüksek hızlı Firgelli Aktüatörler tek bir kuvvet opsiyonu ile sunulurken çok çeşitli strok uzunluklarına sahiptir ve bu farklı uzunluklar ile uygulamalarınıza seçim esnekliği sağlamaktadır:

    FA-RA-22-12-X High Speed Aktüatörler için:

    Strok boyu: 2,4,6,8,10,12,18,22,24,28,32,36,38  [ Kırmızı işaretli ürünler robotsepeti STOK ürünleridir, diğerleri ise istek üzere sipariş edilir ]

    İtme Çekme Kuvveti: 22lbs  -  98N

    Çalışma gerilimi: 12V nominal

    ii)

    FA-RA-22-12-10 malzeme özellikleri:

    Ürün gövdesi:  alüminyum iç ve dış tüp (korozyon direnci yüksek), IP54 koruma sınıfı

    Bağlantı: İki uçlu kablo ile elektriksel bağlantı sağlanır ve aktüatörün her iki ucunda kenetleme deliği (braket deliği) mevcuttur

    Tüm parçalar: ürünün ömürü boyunca bakım gerektirmeyen yapıda - bakımsız

    Şaft: alüminyum

    Limit switch: mevcuttur ve her iki yönde strok sonuna gelince piston hareketini durdurur.

    iii)

    High Speed Lineer aktüatörler için performans grafikleri:


    Bu ürünü ne zaman tercih etmeliyim...


    - yükün yüksek hızda itme çekme gerektirdiği durumlar için

    - aktüatör yükünün nispeten küçük olduğu kapalı ve açık ortam uygulamalarında


    High Speed Lineer Aktüatör Çeşitleri ve Fiziksel Ölçüler


    İncelediğiniz bu ürün:

    FA-RA-22-12-10
    FA RA 22 12 10
    Firgelli Automations
    Markalı Ürün
    High Speed serisinden bir aktüatör  22lbs = 98N uygulanabilen maks. kuvvet
    12V gerilim
    ile çalışır
    10 inç= 25.4cm
    strok boyu

    Diğer çeşitlere ait ağırlık ve uzunluklar:

    Strok
    (inç)
    Piston tümüyle
    yuvasındayken BOY (inç)
    Piston tümüyle
    uzamışken BOY(inç)
    Ağırlık
    (lbs)
    2 11.5 13.5 3.50
    4 13.5 17.5 3.75
    6 15.5 21.5 4.00
    8 17.5 25.5 4.25
    10 19.5 29.5 4.60
    12 21.5 33.5 4.80
    18 27.5 45.5 6.00
    24 33.25 61.25 6.75
    28 37.25 65.25 7.25
    32 41.25 69.25 7.75
    NOT : 1 inç=2.54cm || 1 lb= 0.4536kg

    Firgelli Automations aktüatörleri denince...


    FirgelliAuto ( Firgelli Automations ) markalı elektrikli lineer aktüatörler, diğer marka ürünlerimize göre genel olarak daha güçlü, daha hızlı, strok mesafesi olarak daha çeşitli, IP sınıfı olarak daha korunaklı ve bakım gerektirmeyen doğrusal aktüatörlerdir (doğrusal motor). FirgelliAuto, tüm parçaları ile kalite imzalı ve profesyonel aktüatörleri piyasaya sürmektedir.

    Rod, Track (kızaklı) veya Column (kolon) tipli bu aktüatörlerin çoğunluğu limit switch ile strok sonu kontrolüne sahiptir. Ayrıca gövde/vidalı mil/redüktör gibi yapılarda kullanılan farklı malzemelerle farklı ömür uzunluklarına ve fiyat sunumlarına sahiptir. Firgelli markalı bu lineer motorlar, kendilerine uygun çok sayıda aksesuar ürün ve montajlama aparatlarıyla ve güçlü görünümleriyle; TV liftleri, masa liftleri, akıllı mobilyalar, tekne ve yat tasarımı, otomatik pencere-kapı açma mekanizmaları, gizli mobilya gözleri ve otomasyon projelerinde çok sık kullanılır!

    Teknik Çizim



    FirgelliAuto Premium Lineer Aktüatörler - ÖZET


    Model FA-RA-22-12-XX
    Dinamik kuvvet (lbs) 22
    Statik kuvvet (lbs) 44
    Hız ( inch / s) 4.5 (tam yükte), 9 (yüksüz)
    Strok opsiyonları 2,4,6,8,10,12,18,22,24,28,32,36,38
    Duty cycle %20 ->%100 yükte,  %50 ->%25 yükte, sürekli kullanım 5 dk
    IP sınıfı IP54
    Voltaj 12Vdc
    Maksimum akım 5A
    Kenetleme ucu 6.35mm çaplı
    Çalışma sıcaklığı -26°C / 65°C
    Limit Switch Yerleşik (fabrikasyon olarak strok sonuna ayarlı)
    Sertifikasyon CE, ROHS
    Uyumlu aksesuar MB8

    Diğer Firgelli Doğrusal Motorlar için IP Rating



    Bağlantılar


    Datasheet

    CAD Model

    Birlikte kullanılan 'switch' ler(robotsepeti'nden temin edilebilir)
