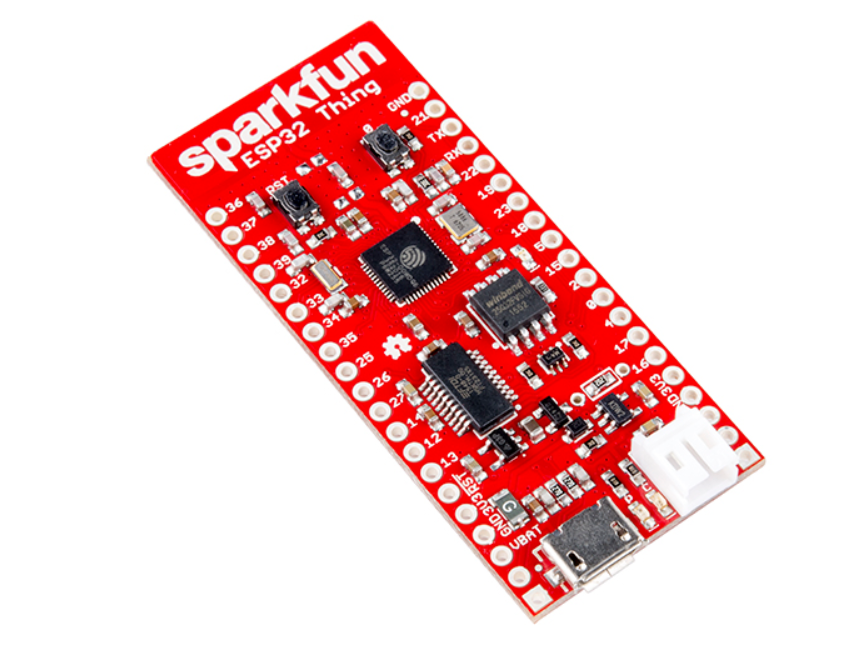

SparkFun ESP32 THING

Ürün Kodu : 10.08.095.014
722,06 TL + KDV
866,47 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • SparkFun ESP32 THING IoT Geliştirme Kartı



    SparkFun ESP32 Thing, Espressif firmasının ESP32 enrtegresi üzerine kurulu ve genel olarak kablosuz uygulama geliştirmeye yönelik markete sürülen bir IoT kartıdır. ESP32'nin biraz daha farklı bir mikrodenetleyici olarak işlev görmesini sağlayan WiFi-uyumlu olması ve aynı zamanda SPI / SDIO veya I2C / UART arayüzleri üzerinden Bluetooth low-energy (BLE, BT4.0, Bluetooth Smart) desteği sunmasıdır. Yine kablosuz haberleşme uygulamalarına yönelik yerleşik anten anahtarılarına, RF balun yapısına, düşük gürültülü yükseltici ve filtre devrelerine sahiptir. Mobil aygıtlar, giyilebilir elektronik ve IoT uygulamalarına yönelik tasarlanan ESP32 mikrodenetleyicisi düşük enerji tüketimine ve farklı güç modlarına sahip yapısıyla projenizde optimum güç tüketim değerlerine ulaşmanızı sağlar.

    SparkFun ESP32 Thing geliştirme kartının özellikleri bunlarla sınırlı değildir! İşlemci üzerindeki 30 I/O portu pinler üzerinden erişilebilir durumdadır ve kartın üzerine bir program yüklemek, programı koşturmak veya geliştirmek için tüm araçlar kart üzerinde mevcuttur. SparkFun ESP32 Thing üzerinde FTDI'ın FT231x entegresi mevcuttur ve usb-seri dönüşümü sağlar ve bilgisayarınızın mikrodenetleyiciyi programlamasını ve mikrodenetleyici ile haberleşmesini sağlar. Kart üzerinde lityüm polimer batarya şarj devresi mevcuttur; bu şekilde ESP32 projelerinizin gerçekten kablosuz olmasını  sağlayabilirsiniz. Ayrıca gerçek bir prototipleme kartı gibi davranabilmesi için kart üzerine çok sayıda LED ve buton da yerleştirilmiştir.

    Kart ile ilgili en merak edilen hususlardan biri adının niye "Thing" olduğudur! Adı "Thing" olarak konmuştur çünkü IoT ağlarında yer alan çok sayıda "Thing"(şey)'den biri olarak çalışabileceği ima edilmiştir. Thing ile bir LEDi yakmaktan, seçtiğiniz platform ile veri göndermeye kadar bir çok şeyi yapabilirsiniz. Hatta ESP32 Arduino Core kurularak Arduino IDE üzerinden programlamaya da girişilebilir!


    Kart Üzerindeki Komponentler ve Yerleşimleri

    ESP32 Thing, ESP32 mikrodenetleyiciyi çalıştırmak ve programlamak için gereken tüm donanımla donatmış ve çipin benzersiz özelliklerinden yararlanmak için birkaç ekstra özelliği de kullanıcıların yararlanımına sunmuştur (Bknz, aşağıdaki resim).Annotated top diagram
     Thing üzerindeki standart çevresel birimler aşağıda verilmiştir, bunlar:

    o 18 analog-dijital dönüştürücü (ADC) kanalı
    o 3 SPI arayüzü
    o 3 UART arayüzü
    o 2 I2C arayüzü
    o 16 PWM çıkışı
    o 2 dijital-analog dönüştürücü (DAC)
    o 2 I2S arayüzü'dür.

    Üstte bahsedilen arayüzler ve daha fazlası için aşağıdaki şekli inceleyebilirsiniz:

    Graphical datasheet

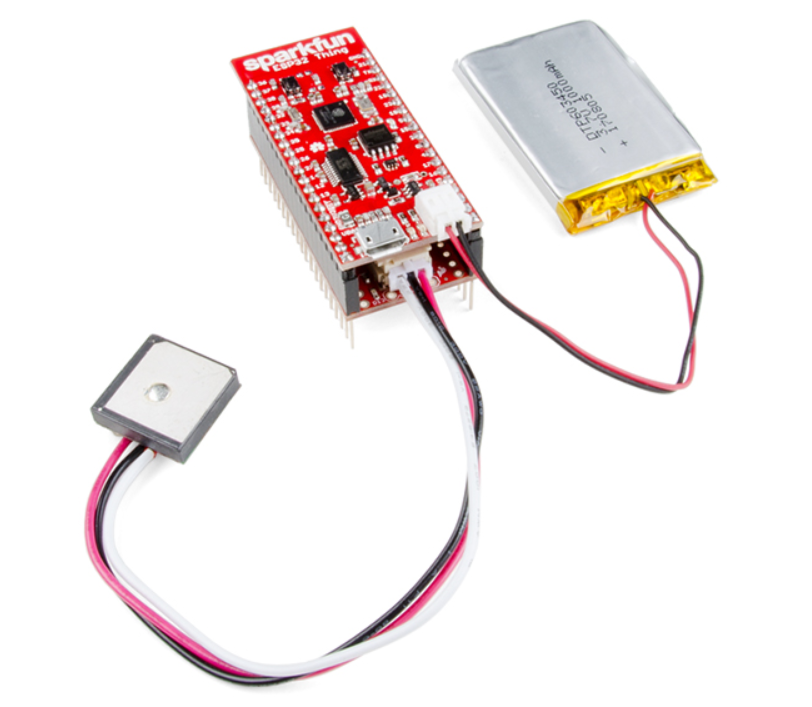

    SparkFun ESP32 Thing kartının iki temel güç kaynağı mevcuttur: USB ve Li-Po batarya. İki kaynakda kart tarafında erişilebilir durumda ise batarya USB üzerinden 500mA ile şar edilecektir. Kartın çalışma voltajı 2.2 ile 3.6 volt arasındadır ve IO pinleri 5 volt toleranslı DEĞİLDİR! Kart üzerindeki 3.3V regülatör 600mA'e kadar güvenle sağlayabilmektedir. ESP32 Thing'in RF iletim sırasında 250mA' e kadar akım çekebildiği gözlenmiştir ancak ortalama olarak 150mA çekmektedir. Ayrıca regülatör çıkışı kartın her iki yanına 3V3 şeklinde çıkış vermektedir (bknz, aşağıdaki resim) ve harici bağlantılar bu şekilde kolayca beslenebilmektedir. VBAT ve VUSB girişleri alternatif güç giriş pinleri olarak kullanılabilir VUSB girişinin en fazla 6V olmasına izin verilirken VBAT girişi bir Li-Po bataryadan başka bir şeye bağlanmalıdır.
    ESP32 power inputs/outputs


    Özet


    o   Çift çekirdekli Tensilica LX6 mikroişlemci
    o   240MHz'e kadar saat frekansı
    o   520kB dahili SRAM
    o   Yerleşik 802.11 BGN WiFi alıcı-verici
    o   Yerleşik dual-mod Bluetooth (klasik ve BLE)
    o   3.0 - 3.6V çalışma aralığı
    o   2.5 µA derin uyku akımı
    o   28 GPIO
    o   10 elektrotlu kapasitif dokunmatik ekran destek
    o   Donanım hızlandırmalı (Hardware accelerated) şifreleme (AES, SHA2, ECC, RSA-4096)
    o   4 MB Flash bellek
    o   Entegre LiPo Pil Şarj Cihazı
