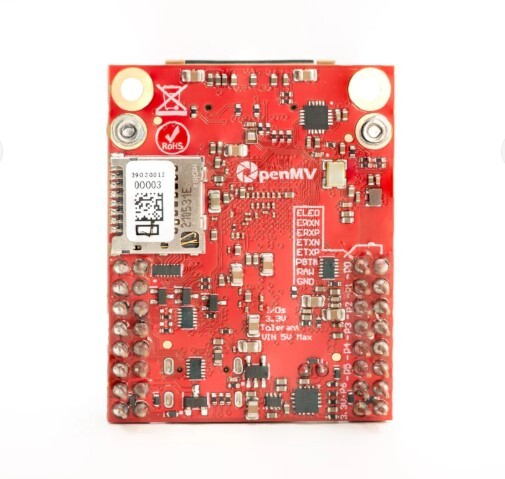

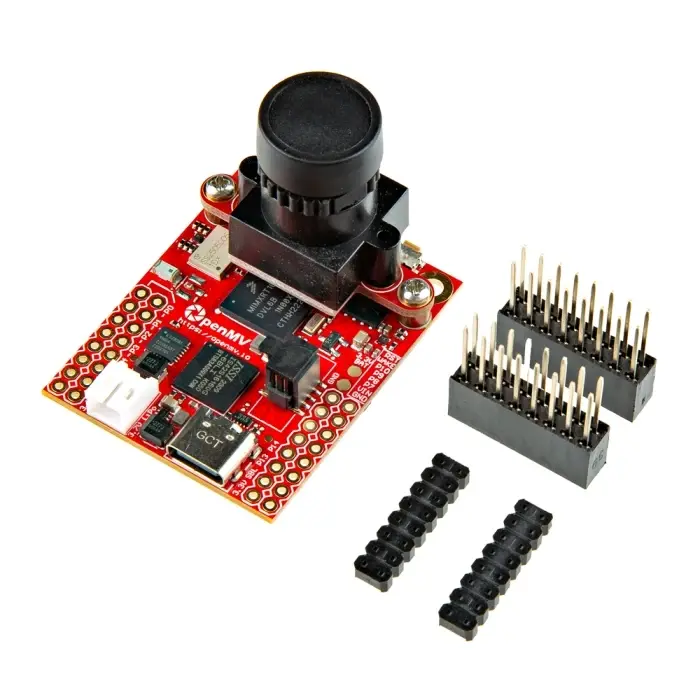

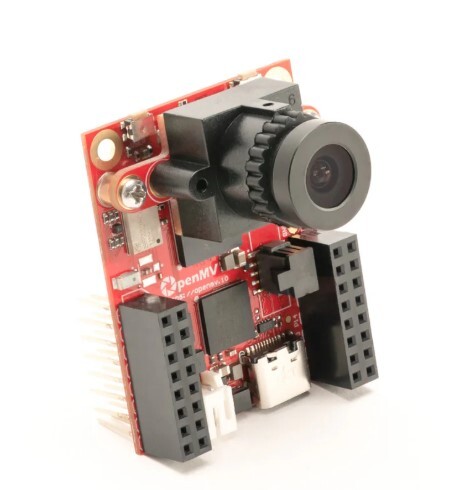

OpenMV Cam RT1062 Machine Vision Kamera Geliştirme Kartı - 25035

OpenMV Cam RT1062 Machine Vision Kamera Geliştirme Kartı - 25035

OpenMV Cam RT1062, gerçek dünyada makine görüşü (machine vision) uygulamalarını kolayca geliştirmenizi sağlayan küçük ve düşük güç tüketimli bir mikrodenetleyici kartıdır. OpenMV Cam’i, C/C++ yerine MicroPython işletim sistemi sayesinde yüksek seviyeli Python betikleriyle programlayabilirsiniz. Bu sayede makine görüşü algoritmalarının karmaşık çıktılarıyla çalışmak ve yüksek seviyeli veri yapıları kullanmak çok daha kolay hale gelir.

Bununla birlikte, Python üzerinden OpenMV Cam’inizi ve tüm I/O pinlerini tamamen kontrol edebilirsiniz. Harici olaylara bağlı olarak fotoğraf ve video çekimini tetikleyebilir veya makine görüşü algoritmaları çalıştırarak I/O pinlerini nasıl kontrol edeceğinizi belirleyebilirsiniz.

RT1062, 600 MHz hızında çalışan güçlü bir ARM Cortex-M7 işlemciye sahiptir ve 32MB SDRAM, 1MB SRAM ile 16MB flash depolama sunar. H7 Plus modeline kıyasla en önemli farklardan biri, RT1062 modelinde WiFi desteğinin bulunmasıdır.

Özellikler ve Teknik Detaylar

İşlemci:

• ARM® 32-bit Cortex®-M7 CPU (çift hassasiyetli FPU)

• 600 MHz (1284 DMIPS)

• CoreMark skoru: 3020 (karşılaştırma: Raspberry Pi 3 ≈ 3800)

RAM Yapısı (Toplam 33MB):

• 32KB Stack

• 480KB .DATA / .BSS / Heap / DMA

• 32MB Frame Buffer / Stack

• 512KB SDRAM Cache

Flash Yapısı (Toplam 16MB):

• 256KB Bootloader

• 3.768MB Firmware

• 4MB Dahili Flash Depolama

• 8MB Ayrılmış Alan

Desteklenen Görüntü Formatları:

• Grayscale (gri tonlama)

• RGB565

• JPEG (BAYER / YUV422 dahil)

Maksimum Desteklenen Çözünürlükler:

• Grayscale: 2952×1944 (5MP ve altı)

• RGB565: 2952×1944 (5MP ve altı)

• Grayscale JPEG: 2952×1944 (5MP ve altı)

• RGB565 JPEG: 2952×1944 (5MP ve altı)

Lens Bilgileri:

• Odak uzaklığı: 2.8 mm

• Diyafram: F2.0

• Sensör formatı: 1/3"

• Yatay görüş açısı (HFOV): 70.8°

• Dikey görüş açısı (VFOV): 55.6°

• Lens montajı: M12×0.5

• IR Cut filtresi: 650 nm (çıkarılabilir)

Elektriksel Özellikler:

• Tüm pinler 3.3V toleranslıdır (3.3V çıkış)

Güç Tüketimi:

• Boşta: 100 mA @ 5V

• Aktif: 130 mA @ 5V

Bağlantılar

• Processor Datasheet: MIMXRT106FCVL5B
• Camera Datasheet: OV5640
• OpenMV Cam RT1062 Model (step)
