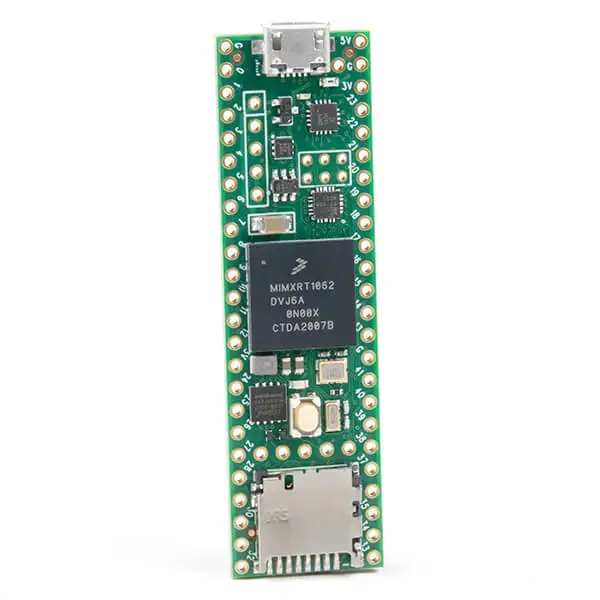

Şaşırtıcı derecede popüler geliştirme platformunda önemli bir genişleme olan Teensy 4.1 ile tanışın. Teensy 4.0'ın rekor kıran hızını kullanır ve büyük ölçekli projeler için ölçeklendirir. Benzer bir NXP işlemciye sahip olan bu kart, 600 MHz hızında çalışan bir ARM Cortex-M7 işlemci etrafında inşa edilmiştir. Bu güç artık 8 MB Flash bellek (4.0'dan dört kat daha büyük) ve 1 MB (1024K) RAM ile desteklenmektedir.

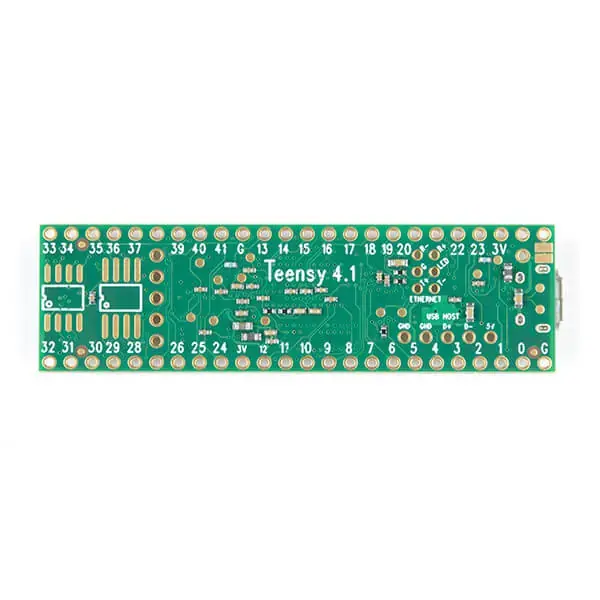

Teensy 4.1, daha büyük Teensy 3.6 form faktörünü (2,4 inç x 0,7 inç) benimser ve önemli ölçüde daha fazla I/O kapasitesi sağlar. Önemli eklemeler arasında yerleşik 10/100 Mbit Ethernet PHY, microSD kart yuvası ve USB ana bilgisayar bağlantı noktası bulunur, bu da onu karmaşık, bağlı cihazlar için gerçek bir hub haline getirir.

Cortex-M7 Çekirdeğinin Gücü

Teensy 4.1'in kalbinde, düşük maliyetli mikrodenetleyiciler ile yüksek performanslı uygulama işlemcileri arasındaki boşluğu doldurmak için tasarlanmış bir “Crossover MCU” olan NXP MIMXRT1062DVJ6B bulunmaktadır. Teensy 4.0 ile aynı güçlü 600 MHz ARM Cortex-M7 çekirdeğine sahip olmakla birlikte, bu sürüm daha büyük 196 pimli bir paket kullanır. Bu genişletilmiş pin çıkışı, Teensy 4.1'in devasa özellik setinin anahtarıdır ve daha küçük paketin yapamadığı tüm ekstra I/O, yerel Ethernet bağlantı noktası, SDIO arabirimi ve USB Ana Bilgisayar bağlantı noktasını ortaya çıkarmasını sağlar.

Çift İşlemli Superscalar İşlemci: M7 sadece hızlı değil, aynı zamanda verimlidir. 600 MHz'de saat döngüsü başına iki komut yürütebilir. Karşılaştırmalı testler, Arduino tarafından derlenen C++ kodunun %40-50 oranında bu çift komut yürütme hızına ulaşabildiğini ve sayısal olarak yoğun işleri önemli ölçüde hızlandırdığını göstermektedir.

Branch Prediction: Branch Prediction kullanan ilk ARM mikrodenetleyicidir. Diğer mikrodenetleyiciler (M4 gibi) döngülerde üç saat döngüsü harcarlar, M7'nin Branch Prediction yapısı döngüyü öğrenir ve bu ek yükü ortadan kaldırarak branch komutunun tek bir saat döngüsünde çalışmasını sağlar.

Donanım FPU: Yerleşik Kayan Nokta Birimi (FPU) matematik işlemlerini hızla gerçekleştirir. Yalnızca 32 bitlik kayan noktaları hızlandıran birçok mikrodenetleyicinin aksine, Teensy 4.1'in FPU'su hem 64 bitlik “çift” hem de 32 bitlik “kayan nokta” türleri için tam donanım hızlandırması sağlar. log(), sin() ve cos() gibi karmaşık işlevler, yavaş yazılım emülasyonu yoluyla değil, tam donanım hızında yürütülür.

Gelişmiş ve Genişletilebilir Bellek Mimarisi

600 MHz CPU'ya veri beslemesini sürdürmek için Teensy 4.1, Sıkı Bağlantılı Bellek (TCM) kullanır. Bu özel özellik, Cortex-M7'nin 1024K toplam RAM'inin 512K'sını, bir çift 64/32 bit yüksek hızlı veri yolu (biri komutlar, diğeri veriler için) aracılığıyla inanılmaz derecede hızlı, tek döngülü erişim belleği olarak kullanmasına olanak tanır.

Teensyduino ortamı, eskiz kodunuzu otomatik olarak bu son derece hızlı belleğe ayırır. Bu yüksek hızlı erişim, ana AXI veriyolundan ayrıdır ve güçlü DMA tabanlı çevre birimlerinin diğer belleklere mükemmel verimlilikle erişmesine olanak tanıyarak I/O darboğazlarını en aza indirir.

Yeterli yerleşik belleğe ek olarak, Teensy 4.1 ayrıca kartın altında harici belleğin isteğe bağlı lehimlenmesi için iki yeni konum sunar, böylece daha büyük uygulamalar için 16 MB'a kadar PSRAM veya bir QSPI flash yongası ekleyebilirsiniz.

Gelişmiş ve Genişletilebilir Bellek Mimarisi

Teensy 4.1, 600 MHz'de çalışırken yaklaşık 100mA tüketen, güçlü ve verimli bir mikrodenetleyicidir.

Dinamik Saat Ölçekleme: Tek bir hıza bağlı kalmazsınız. Teensy 4.1, dinamik saat ölçeklemeyi tam olarak destekler. Geleneksel mikrodenetleyicilerin aksine, CPU hızını anında değiştirmek seri baud hızlarınızı, ses akışı örnekleme hızlarınızı veya delay() ve millis() gibi Arduino zamanlama işlevlerinizi bozmaz.

Güç Açma/Kapama: Düşük güç veya pille çalışan projeler için, özel bir Açma/Kapama pini 3,3V güç kaynağını tamamen devre dışı bırakmanızı sağlar. Gücü kapatmak için bir düğmeye basıp beş saniye basılı tutmanız yeterlidir. Kısa bir basışla tekrar açabilirsiniz.

RTC Desteği: VBAT pinine bir düğme pil bağlanırsa, Teensy 4.1'in Gerçek Zamanlı Saati (RTC) ana güç kapalıyken bile tarih ve saati takip etmeye devam eder.

Overclocking: Sınırları zorlayanlar için Teensy 4.1, 600 MHz'in çok ötesinde overclocking yapabilme özelliğine de sahiptir!

Teensy 4.1 Özellikler

600 MHz'de ARM Cortex-M7

1024K RAM (512K sıkı bir şekilde birleştirilmiştir)

8 Mbyte Flash (256K kurtarma ve EEPROM emülasyonu için ayrılmıştır)

USB Ana Bilgisayar Bağlantı Noktası

2 yonga Plus Program Belleği

Toplam 55 I/O Pini

3 CAN Bus (1'i CAN FD ile)

2 I2S Dijital Ses

1 S/PDIF Dijital Ses

1 SDIO (4 bit) yerel SD

3 SPI, tümü 16 kelime FIFO ile

7 Alt SMT Ped Sinyali

8 Seri port

32 genel amaçlı DMA kanalı

35 PWM pini

42 Breadboard Dostu I/O

18 analog giriş

Kriptografik Hızlandırma

Rastgele Sayı Üreticisi

Tarih/saat için RTC

Programlanabilir FlexIO

Piksel İşleme Boru Hattı

Çevresel çapraz tetikleme

10 / 100 Mbit DP83825 PHY (6 pin)

microSD Kart Yuvası

Güç Açma/Kapama yönetimi

Bağlantılar

• Manual (MIMXRT1062 DVJ6B)
• Datasheet
  • MIMXRT1062 DVJ6B
  • W25Q64JV-DTR Flash
  • DP83825i Ethernet PHY
• Teensy Quick Start
• Teensyduino Software
