SparkFun Redboard QWIIC

SparkFun Redboard QWIIC

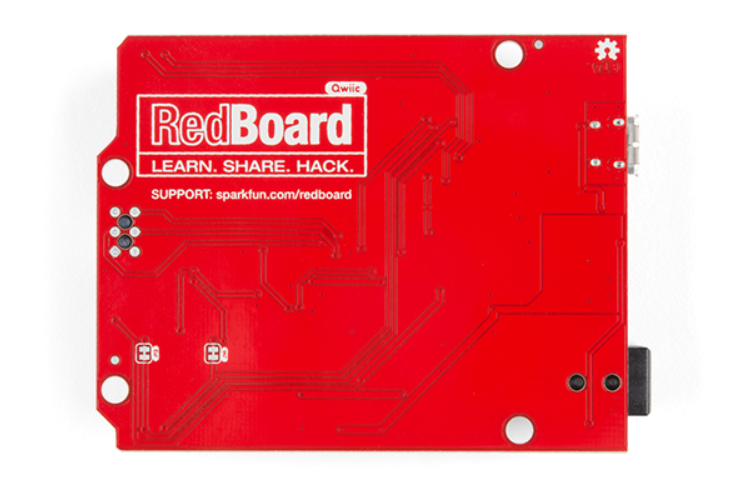

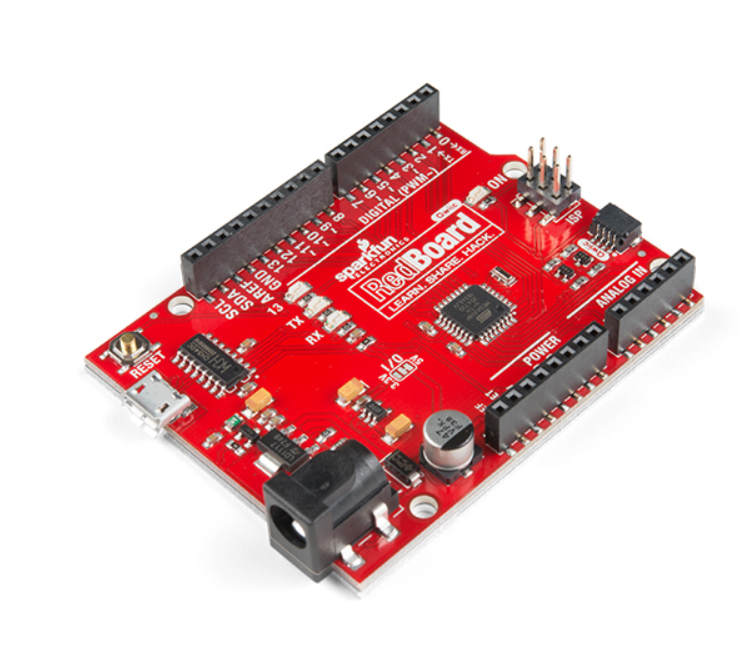

SparkFun RedBoad Qwiic, SparkFun kataloğundaki Arduino uyumlu geliştirme platformlarının en yeni sürümüdür. Klasik SparkFun RedBoard'un bu güncellenmiş sürümü, selefine göre birkaç önemli iyileştirme içermektedir. Bununla birlikte orijinal SparkFun RedBoard gibi, kodlama, fiziksel hesaplama ve proje prototipi oluşturma için kullanımı kolay bir öğrenme platformu olarak tasarlanmıştır.

SparkFun RedBoad Qwiic gerçek hayatta birçok uygulamada yer alan sensörlerden veri alabilir, motorlarları kontrol edebilir, veri görüntüleme yapabilir ve neredeyse anlık denebilecek hesaplamaları yerne getirebilir. Özetle en basit LCD ekrana karakter yazdırmaktan IoT hücresel cihazları kontrol etmeye kadar farklı zorluklardaki projelerde kullanılabilir.

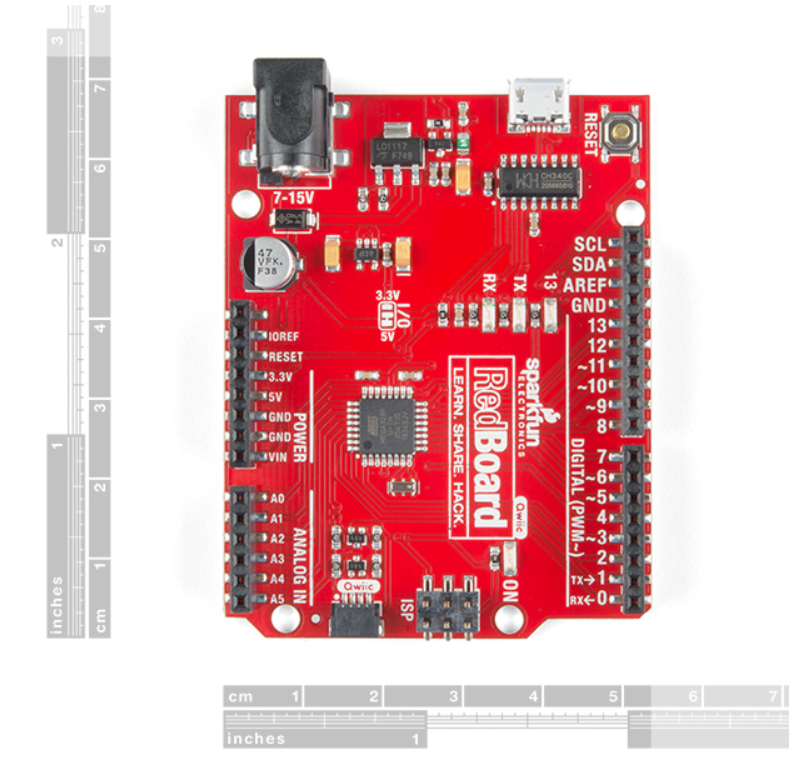

Kart Üzerindeki İyileştirmeler

SparkFun RedBoad Qwiic, sevilen Arduino özellliklerini taşımakla beraber önceki RedBoard versiyonlarına göre bazı önemli yileştirmeler ihtiva etmektedir:


SparkFun RedBoard Qwiic'in yeni özellikleri:

1-  Güncellenmiş Seri-USB Dönüştürücü Çipi
2-  Geliştirilmiş AP2112 Voltaj Regülatörü
3-  Qwiic Konektörü
4-  Mevcut A4/A5 Jumper'lar
5-  Mevcut Gerilim Seviyesi Atlama Jumper'ları
6-  Geliştirilmiş Reset Butonu
7-  RX/TX LEDi

1- Güncellenmiş Seri-USB Dönüştürücü Çipi (CH340C)
Kart üzerinde kullanılan CH340C entegresi kartın USB Micro-B bağlantı özelliği kazanmasını sağlamaktadır ve özellikle yeni işletim sistemlerinde RedBoard'a takılan harici bağlantılar için cihaz sürücüsü otomatik olarak kurulur. Bu şekilde kullanıcılar için manuel olarak sürücü kurma adımı kaldırılmış olur.

2-AP2112 Voltaj Regülatörü
3.3V regüle voltaj ıkışı veren bu yeni regülatör Qwiic bağlantısı yoluyla zincir bağlatı formunda (daisy-chain) birbirine bağlanan kartlara enerji sağlar. Eski sürüm karlarda sadece 150 mA sağlayabilen bir entegre varken AP2112 600mA'ya kadar akım sağlayabilmektedir.

3- Qwiic Konektörü:
Kart üzerindeki en yeni ve gelişmiş özelliklerden biri de I2C haberleşme ile birçok SparkFun ürününü bağlamanızı sağlayan Qwiic bağlantı sistemidir. Qwiic sistemi; Sparkfun veya Arduino geliştirme kartları ile Sparkfun sensörler, breakout kartları ve shieldları birbirleri arasında I²C protokolü üzerinden kontrol etmek için, lehimleme gerektirmeyen, kutuplu ve JST konnektörlere sahip kablolar ile zincir bağlantı şeklinde bağlamaya imkan veren bir kablolama şeklidir. Bunu gösteren bir bağlantı aşağıda gösterilmiştir:

                               (soldan sağa sırayla) RedBoard Qwiic, GPS Breakout - XA1110 , OpenLog, Transparent Graphical OLED Breakout, Environmental Combo Breakout

4- A4/A5 Jumper'lar
Bu jumperlar doğrudan I2C busa bağlıdır. A4-A5 bağlantısı kesilerek lojik voltaj düzeyi çeviricileri (logic level converter) ile I2C bus bağlantısı kesilir ve bu çeviriciler Qwiic sisteminden bağımsız olarak kullanılabilir!

5- Gerilim Seviyesi Atlama Jumper'ları
Bu yapı 3.3V voltaj düzeyi ile 5V voltaj düzeyi arasında kolayca geçiş yapmanızı ve kartın kendini ilgili voltaj düzeyine ayarlamasını sağlamaktadır. Bu durum eski RedBoard'lardaki  logic level converter ihtiyacını ortadan kaldırır.

6- Geliştirilmiş Reset Butonu
Yeni kartta daha ergonomik ve basılması kolay bir buton kullanılmıştır

7- RX/TX LEDi
TX LEDi yeşil, RX LEDi sarı yanacak şekilde yapı yanilenmiştir.

Bağlantılar

• Schematic
• Eagle Files(Eagle Dosyaları)
• SparkFun RedBoard Qwiic Hookup Guide
• (CH340C Sürücüler Nasıl Kurulur?)
• Arduino Satın alama Rehberi
• Arduino IDE Download
• Qwiic Sayfası
• GitHub
