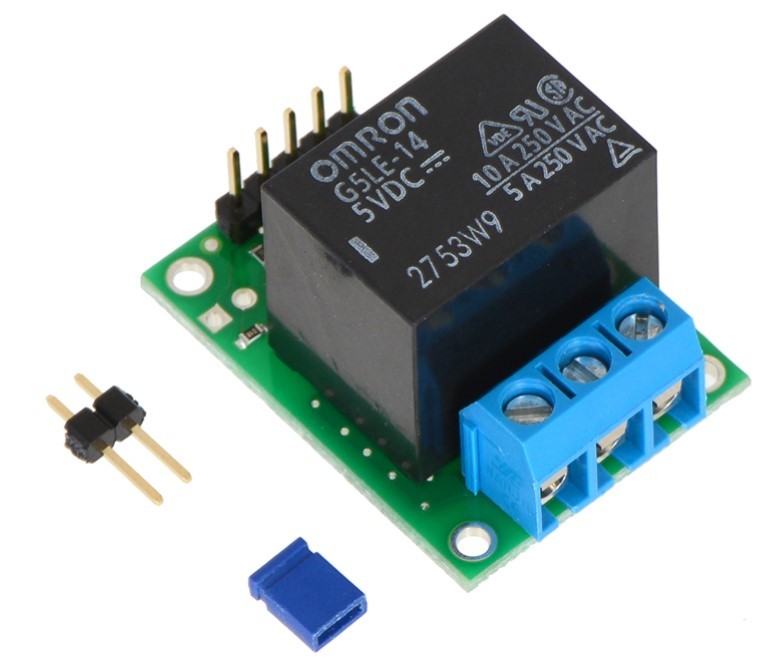

Pololu Röleli RC Switch ( Anahtar )Kartı, RC hobi sistemlerinde çok akım çeken izoleli yüklerin kontrolünü sağlamak için kullanılan bir çeşit kontrol arayüzüdür. Kart üzerinde ana eleman olarak 10A değerine kadar farklı yüklere uygun olan SPDT ( single pole double throw) yapıda Omron G5LE-14-DC5 ( 5Vdc )güç rölesi barındırmaktadır. Ayrıca bir kontrol devresi de gelen RC sinyallerini ölçer ve kontrolü sağlar.

Pololu röleli  RC anahtar, terminal blokları, röle, ve düz erkek header pinleri lehimlenmiş olarak gelir.

Örnek kullanım senaryosu:

1- Bir RC alıcı üzerindeki fazlalık kanalları veya bir servo denetleyiciyi RC anahtara bağlayarak röle üzerinden lamba, motor veya sulama pompası gibi üniteleri kontrol etmek

Tipik Bağlantı:

Kart Üzeri Elemanlar

RC anahtarı, sarı gösterge LED'i aracılığıyla hangi durumda olduğu hakkında geri bildirim sağlar. Durum bilgisi ayrıca iki çıkış pininde sağlanır:

- GOOD pini, geçerli bir RC sinyalinin varlığını gösterir (10–330 Hz pals hızı, 0,5–2,5 ms pals genişliği).
- OUT pini, kartın ana çıkışıdır ve switch in aktif olup olmadığını gösterir.

Pololu RC Switch Ailesi

Bağlantılar

RC switch ( anahtar ) kullanım kılavuzu
