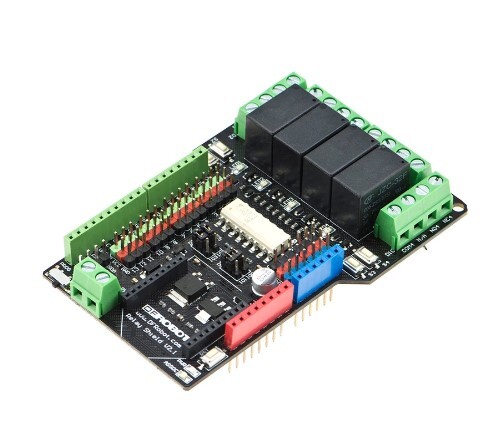

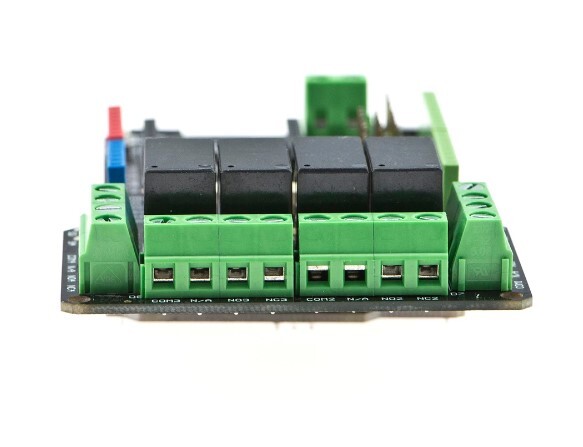

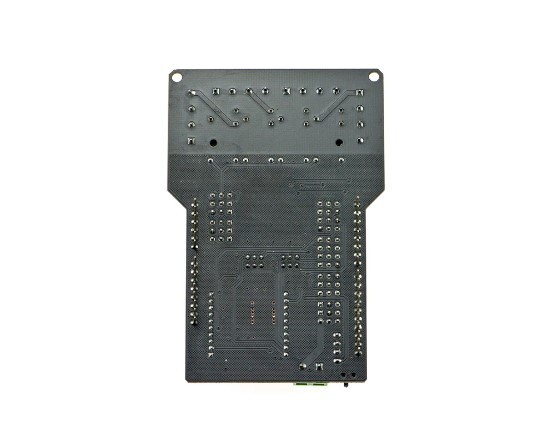

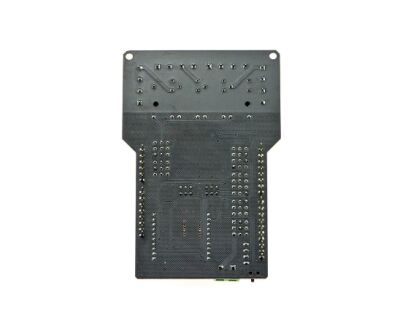

DFRobot 4 Kanal Opto İzoleli Röle Modülü (Arduino UNO Uyumlu) - DFR0144

Yüksek Güçlü Yükler için 4 Kanal Opto İzoleli Röle Shield - Arduino UNO Uyumlu, 4 x AC 240V 5A / DC 24V 5A , Xbee Soketli

Bu ürün, Arduino UNO uyumlu 4 kanallı optokuplör izoleli röle shield olup, her kanal için AC 240V 5A veya DC 24V 5A’e kadar yüksek güçlü cihazları güvenli bir şekilde kontrol edebilmenizi sağlar. Özellikle Arduino röle modülü, röle shield, optokuplör izolasyonlu röle kartı gibi anahtar kelimelerle öne çıkan bu çözüm, hem güvenlik hem de performans açısından güçlü bir altyapı sunar.

Akıllı ev otomasyonu projelerinde röle modülleri; aydınlatma, su pompaları, garaj kapıları, hoparlörler, prizler ve fanlar gibi cihazların kontrolünde kritik rol oynar. Ancak klasik röle kartları genellikle karmaşık kablolama, yer kaplama ve kararsız çalışma gibi dezavantajlara sahiptir. Ayrıca optokuplör izolasyonu bulunmayan düşük kaliteli röle modülleri, projede ciddi güvenlik riskleri oluşturabilir. Bu Arduino UNO uyumlu röle shield, kablolama karmaşasını ortadan kaldırırken proje güvenilirliğini önemli ölçüde artırır.

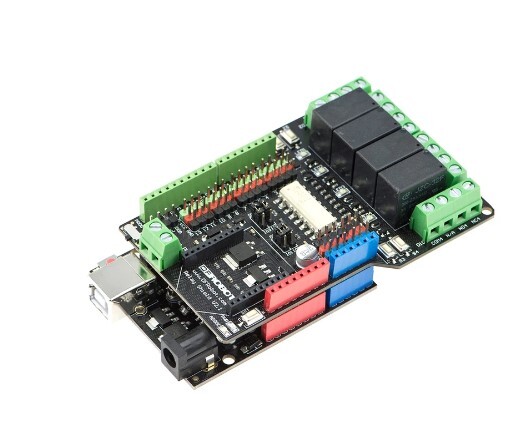

Shield yapısı sayesinde doğrudan Arduino UNO üzerine takılarak kullanılabilir ve 4 kanallı röle yapısı ile farklı cihazları tek bir kart üzerinden kontrol etmenizi sağlar. Üzerinde bulunan XBee soketi, Bluetooth, WiFi veya Zigbee gibi kablosuz modüllerin entegrasyonuna olanak tanır. Bu sayede IoT projeleri, akıllı ev sistemleri, mobil kontrol uygulamaları ve çoklu cihaz senkronizasyonu gibi gelişmiş özellikler kolayca uygulanabilir.

Optokuplör izolasyonu ve bağımsız güç besleme tasarımı sayesinde AC ve DC devreleri tamamen ayrılır, böylece maksimum elektriksel güvenlik sağlanır. Bu yapı aynı zamanda elektromanyetik parazitleri (EMI) azaltarak Arduino ana kartını yüksek voltaj risklerine karşı korur ve sistemin uzun ömürlü çalışmasına katkı sağlar.

Teknik Özellikler

• Arduino UNO Rev3 ile uyumlu

• Modül testleri için 4 adet buton

• Röle durum LED göstergeleri

• XBee IO ile doğrudan kontrol desteği

• Kablosuz haberleşme için XBee soketi

• Seçilebilir dijital IO pinleri (varsayılan: D2, D7, D8, D10)

• 6 adet analog IO ve 13 adet dijital IO çıkışı

• 4 kanallı optokuplör izoleli röle devresi

• Kontak kapasitesi: 3A AC 120V / DC 24V

• Maksimum anahtarlama voltajı: AC 240V / DC 60V (38V altı önerilir)

• Maksimum anahtarlama akımı: 5A

• Maksimum anahtarlama gücü: AC 360VA / DC 90W

• Elektriksel ömür: minimum 100.000 anahtarlama

• Mekanik ömür: minimum 10.000.000 anahtarlama

• Güvenlik sertifikaları: UL, cUL, TUV, CQC

• Bobin çalışma voltajı: 9V DC

• Çalışma sıcaklığı: -30°C ~ +85°C

• Çalışma nemi: %40 ~ %85

• Boyutlar: 95 x 65 mm
