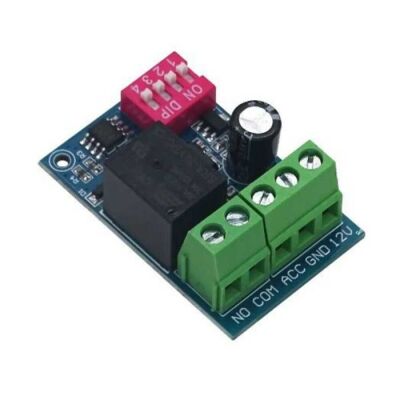

YS-RT1M Zaman Gecikmeli Röle Modülü (Time Delay Relay) - 12V, 0-120s

YS-RT1M Zaman Gecikmeli Röle Modülü (Time Delay Relay, Zamanlama Rölesi) - 12V, 0-120s

YS-RT1M, 5VDC ile çalışan ve hem AC hem de DC yükleri anahtarlayabilen gecikmeli zaman rölesidir. Üzerinde yer alan 4 pinli DIP switch sayesinde gecikme süresi 0 ile 120 saniye arasında ayarlanabilir. Tetikleme işlemi ACC pini üzerinden gerçekleştirilmektedir. Ürüne tetik verdikten sonra tetiği bırakınca belirlenen süre boyunca çalışmaya devam edecektir. Bitince tekrar çalışması için tekrar tetik vermek gerekmektedir. Eğer tetiği kesintisiz verirseniz sürekli çalışacaktır, tetik bırakılınca süre saymaya başlayacaktır.

Teknik Özellikler

• Model: YS-RT1M

• Besleme Gerilimi: 12VDC

• Anahtarlama Gerilimi: 0–14VDC / 0–125VAC

• Maksimum Akım: 10A

• Çalışma Akımı: 68mA

• Çalışma Sıcaklığı: -20 ~ +70°C

• Boyutlar: 50 × 35 × 22 mm

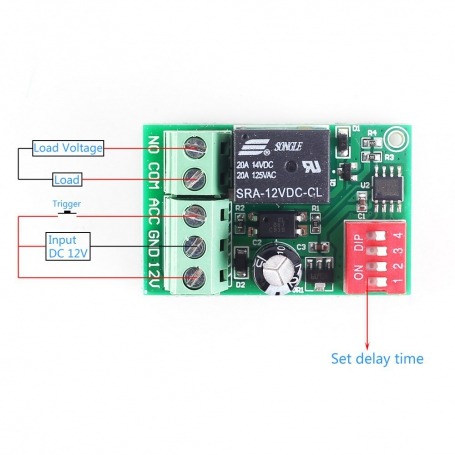

YS-RT1M Zaman Gecikmeli Röle Modülü Bağlantı Şeması

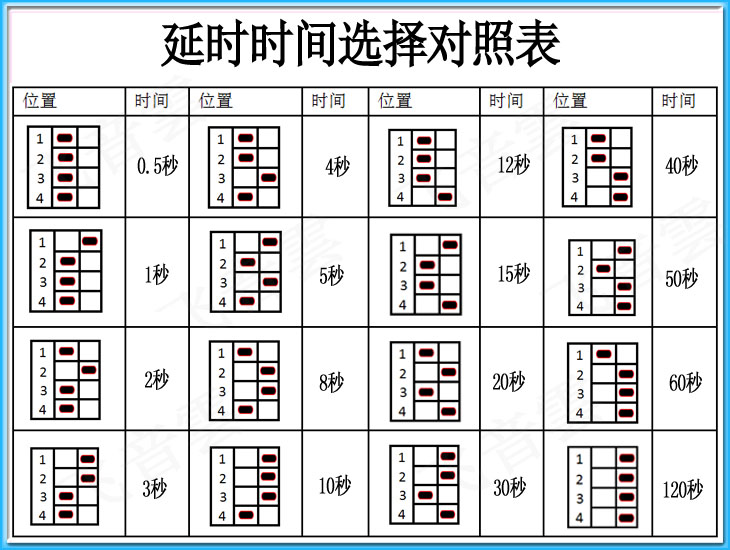

YS-RT1M Zaman Gecikmeli Röle Modülü Dip Switch ile Zaman Ayarlama
