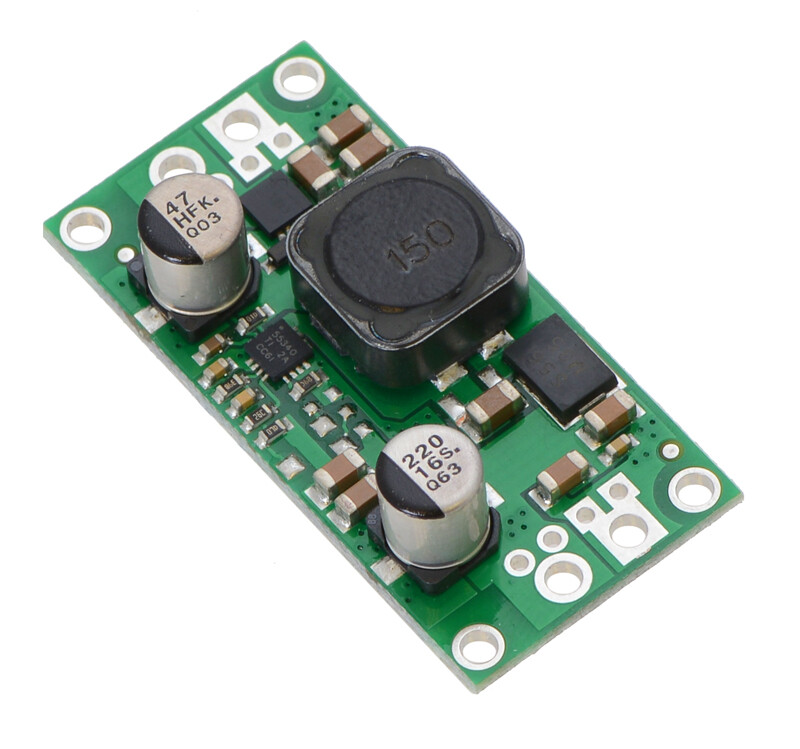

Pololu 9V - 30V Ayarlanabilir Çıkış Step Up - Step Down SMPS Regülatör [ S18V20AHV DC-DC Konvertör] PL-2573
S18V20AHV, SEPIC topolojine sahip bir buck - boost SMPS (anahtarlamalı güç kaynağı) kartıdır. Girişe 3V - 30V arasında değerler bağlanabilirken çıkış gerilimi de kart üzerindeki pot ile 9V -30V arasında ayarlanabilir. Kart çıkışında, hem hedef gerilimden düşük hem de hedef gerilimden yüksek değerler için istenen çıkış gerilimi %80 - %90 verim ile elde edilmektedir. Kartın çıkışında sağlayabildiği akım değeri tipik olarak 2A dir.
S18V20AHV güç kartının da dahil olduğu S18V20x ailesi, batarya voltajının hedeflenen çıkış geriliminden yüksek olduğu ancak zamanla bataryaların tükenerek hedef voltajın altına düştüğü batarya beslemeli uygulamalar için yerinde bir seçim olacaktır. Bu şekilde bataryaların kullanım ömrü süresince, hedef voltajdan yüksek gerilim üretme zorunluluğu ortadan kalkacaktır. Örneğin S18V20X ailesinden:o 5V çıkış veren model (veya 4-12V değişken çıkış oluşturan model) 4 adet 1.5V alkalin pilden sonra sabit 5V çıkış üretmek içino 6V çıkış veren model (veya 4-12V değişken çıkış oluşturan model), hobi servo projelerinde geniş bir voltaj aralığından besleme sağlamak içinS18V20AHV SMPS regülatörde farklı giriş-çıkış akımı kombinasyonları için yüksüz sükunet akımı 1mA'dir ancak giriş çıkış voltajları arasında fark büyük olduğunda sükunet akımı 20-30mA değerlerine ulaşabilir. Diğer taraftan kartı uyku moduna geçirmeyi sağlayan ENABLE pini ile sükunet akımı her 1V giriş gerilimine karşın 10-20uA seviyelerine çekilebilir.
S18V20AHV Step-down / Step-up konvertörler entegrasyon için farklı bağlantı opsiyonları sunmaktadırlar. Kartın iki ucunda terminal bloğu bağlantıları için büyük pinler, breadboard bağlantıları için ise 0.1" küçük pinler mevcuttur. Tüm bağlantılar için isimlendirmeler kartın arkasında yazmaktadır. Ayrıca doğrudan kablo lehimlemesi yapılmak istendiğinde kablolar montaj deliklerinden geçirilerek itme çekme kaynaklı üzerlerinde oluşan stres azaltılabilir (üstteki resim 20AWG kablolar ile bağlantı).S18V20AHV Buck-Boost SMPS ( Anahtarlamalı Güç Kaynağı ) Kartı Özellikleri ( Özet )o Giriş gerilim aralığı: 2.9V - 32Vo Çıkış gerilimi: 9V - 30V arasında ayarlanabilir ( %4 doğruluk )o Maksimum sürekli çıkış akımı: 2A (tipik değer)o Tipik verim değeri: %80 - %90 (giriş, çıkış gerilimleri ve yükün oluşturduğu durumlara bağlı olarak) o Koruma elektroniğio ters voltaj koruma ( 30V'a kadar )o aşırı akım korumao aşırı ısınma kapatması (165°C tipik değer)o düşük voltaj kapatmao M2 vidalar için 4 montaj yuvasıo Terminal blokları veya header lar için 0.1" aralıklı delikler
o Ölçüler: 43 × 21 × 10 mmo Ağırlık 7.5g
S18V20ALV Voltaj Düşüren/ Voltaj Yükselten SMPS Regülatör Performans Grafikleri
Farklı gerilimler için verim - çıkış akımı grafiği:
Sürekli Çıkış Akımı
S18V20x Ailesinden DC-DC Konvertör Çeşitlerimiz
1- S18V20F12 12V sabit çıkış2- S18V20F24 24V sabit çıkış3- S18V20ALV 4-12V değişken çıkış4- S18V20AHV 9-30V değişken çıkış
