Pololu 4V - 12V Ayarlanabilir Çıkış Step Up - Step Down Regülatör PL-2572

Ürün Kodu : 03.02.076.223
1.091,89 TL + KDV
1.310,27 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

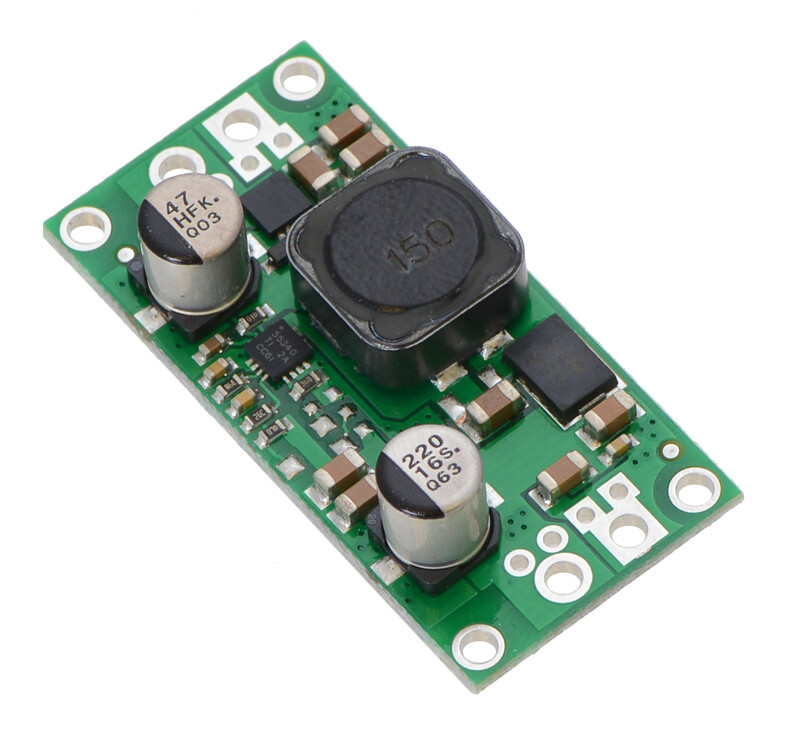

  • Pololu 4V - 12V Ayarlanabilir Çıkış Step Up - Step Down SMPS Regülatör [ S18V20ALV DC-DC Konvertör]


    f

    S18V20ALV, SEPIC topolojine sahip bir buck - boost SMPS (anahtarlamalı güç kaynağı) kartıdır. Girişe 3V - 30V arasında değerler bağlanabilirken çıkış gerilimi de kart üzerindeki pot ile 4V -12V arasında ayarlanabilir. Kart çıkışında, hem hedef gerilimden düşük hem de hedef gerilimden yüksek değerler için istenen çıkış gerilimi %80 - %90 verim ile elde edilmektedir. Kartın çıkışında sağlayabildiği akım değeri tipik olarak 2A dir.




    S18V20ALV güç kartının da dahil olduğu S18V20x ailesi, batarya voltajının hedeflenen çıkış geriliminden yüksek olduğu ancak zamanla bataryaların tükenerek hedef voltajın altına düştüğü batarya beslemeli uygulamalar için yerinde bir seçim olacaktır. Bu şekilde bataryaların kullanım ömrü süresince, hedef voltajdan yüksek gerilim üretme zorunluluğu ortadan kalkacaktır. Örneğin S18V20X ailesinden:

    o 5V çıkış veren model (veya 4-12V değişken çıkış oluşturan model) 4 adet 1.5V alkalin pilden sonra sabit 5V çıkış üretmek için

    o 6V çıkış veren model (veya 4-12V değişken çıkış oluşturan model), hobi servo projelerinde geniş bir voltaj aralığından besleme sağlamak için

    S18V20ALV SMPS regülatörde farklı giriş-çıkış akımı kombinasyonları için yüksüz sükunet akımı 1mA'dir ancak giriş çıkış voltajları arasında fark büyük olduğunda sükunet akımı 20-30mA değerlerine ulaşabilir. Diğer taraftan kartı uyku moduna geçirmeyi sağlayan ENABLE pini ile sükunet akımı her 1V giriş gerilimine karşın 10-20uA seviyelerine çekilebilir.


    S18V20ALV Step-down / Step-up konvertörler entegrasyon için farklı bağlantı opsiyonları sunmaktadırlar. Kartın iki ucunda terminal bloğu bağlantıları için büyük pinler, breadboard bağlantıları için ise 0.1" küçük pinler mevcuttur. Tüm bağlantılar için isimlendirmeler kartın arkasında yazmaktadır. Ayrıca doğrudan kablo lehimlemesi yapılmak istendiğinde kablolar montaj deliklerinden geçirilerek itme çekme kaynaklı üzerlerinde oluşan stres azaltılabilir (üstteki resim 20AWG kablolar ile bağlantı).

    S18V20ALV Buck-Boost SMPS ( Anahtarlamalı Güç Kaynağı ) Kartı Özellikleri ( Özet )


     Giriş gerilim aralığı: 2.9V - 32V
    o  Çıkış gerilimi: 4V - 12V arasında ayarlanabilir ( %4 doğruluk )
    o  Maksimum sürekli çıkış akımı: 2A (tipik değer)
     Tipik verim değeri: %80 - %90 (giriş, çıkış gerilimleri ve yükün oluşturduğu durumlara bağlı olarak)
     Koruma elektroniği
    o ters voltaj koruma ( 30V'a kadar )
    o aşırı akım koruma
    o aşırı ısınma kapatması (165°C tipik değer)
    o düşük voltaj kapatma
     M2 vidalar için 4 montaj yuvası
    o  Terminal blokları veya header lar için 0.1" aralıklı delikler
    o  Ölçüler: 43 × 21 × 10 mm
    o  Ağırlık 7.5g


    S18V20ALV Voltaj Düşüren/ Voltaj Yükselten SMPS Regülatör Performans Grafikleri

    Farklı gerilimler için verim - çıkış akımı grafiği:



    Sürekli Çıkış Akımı
