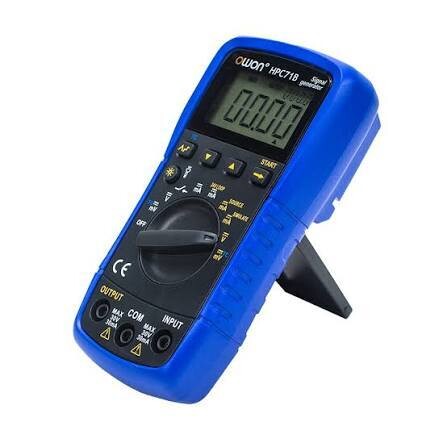

Owon HPC71B Proses Sinyal Jeneratörü ve Loop Kalibratörü

Owon HPC71B Proses Sinyal Jeneratörü ve Loop Kalibratörü

Teknik Özellikler

Kaynak (Source) Özellikleri

• DC Milivolt Çıkışı: 0–110 mV

• DC Milivolt Çıkış Doğruluğu: ±(%0,2 + 4)

• DC Milivolt Çözünürlüğü: 100 µV

• DC Voltaj Çıkışı: 0–10 V

• DC Voltaj Çıkış Doğruluğu: ±(%0,2 + 4)

• DC Voltaj Çözünürlüğü: 10 mV

• DC Akım Çıkışı: 0–22 mA

• DC Akım Çıkış Doğruluğu: ±(%0,2 + 4)

• DC Akım Çözünürlüğü: 0,01 mA

• Akım Çekme (Current Sink): 0–22 mA

• Akım Çekme Doğruluğu: ±(%0,2 + 4)

• Akım Çekme Çözünürlüğü: 0,01 mA

• Harici Besleme Girişi: 5–28 V

• Termokupl Çıkışı: R, S, K, E, J, T, B ve N tipi

• Termokupl Çıkış Doğruluğu: ±(%0,2 + 4)

• Termokupl Çıkış Çözünürlüğü: 1 °C

Ölçüm (Measure) Özellikleri

• DC Milivolt Ölçüm Aralığı: -10–110 mV

• DC Milivolt Ölçüm Doğruluğu: ±(%0,2 + 4)

• DC Milivolt Ölçüm Çözünürlüğü: 100 µV

• DC Voltaj Ölçüm Aralığı: -5–30 V

• DC Voltaj Ölçüm Doğruluğu: ±(%0,2 + 4)

• DC Voltaj Ölçüm Çözünürlüğü: 10 mV

• DC Akım Ölçüm Aralığı: 0–22 mA

• DC Akım Ölçüm Doğruluğu: ±(%0,2 + 4)

• DC Akım Ölçüm Çözünürlüğü: 0,01 mA

• Loop Beslemesi: 24 V (±%10 tolerans)

• Maksimum Loop Besleme Akımı: 25 mA

• Termokupl Ölçümü: R, S, K, E, J, T, B ve N tipi

• Termokupl Ölçüm Doğruluğu: ±(%0,2 + 4)

• Termokupl Ölçüm Çözünürlüğü: 1 °C

Fonksiyonlar

• Temel Doğruluk: Ölçüm ve sinyal çıkış fonksiyonlarında %0,2

• Manuel Adımlı Sinyal Üretimi: Gerilim, akım ve sıcaklık değerleri için manuel step çıkışı

• Termokupl Soğuk Uç Kompanzasyonu: Manuel ve otomatik

• 24 V Loop Beslemesi: Saha tipi transmitter testleri için entegre besleme

Güç ve Fiziksel Özellikler

• Ekran: LCD

• Aydınlatma: Dahili LED el feneri

• Çalışma Süresi: 4 saatten fazla sürekli kullanım

• Güç Kaynağı: 3 adet AAA pil

• Tasarım: Tek elle kullanıma uygun, kompakt ve hafif yapı

Kullanım Alanları

• 4–20 mA loop testleri ve sinyal simülasyonu

• Proses transmitterlerinin devreye alınması ve kontrolü

• Termokupl sensörlerinin test edilmesi ve saha doğrulaması

• Endüstriyel bakım ve arıza tespiti

• Endüstriyel saha ölçümleri ve proses kontrol uygulamaları

Kutu İçeriği

• Multimetre test probları

• Timsah klipsler (alligator clip)

• Yumuşak taşıma çantası

• Kullanım kılavuzu
