Owon AG1012 2 Kanal Sinyal Jeneratörü (Fonksiyon Üreteci) - 10Mhz, DDS

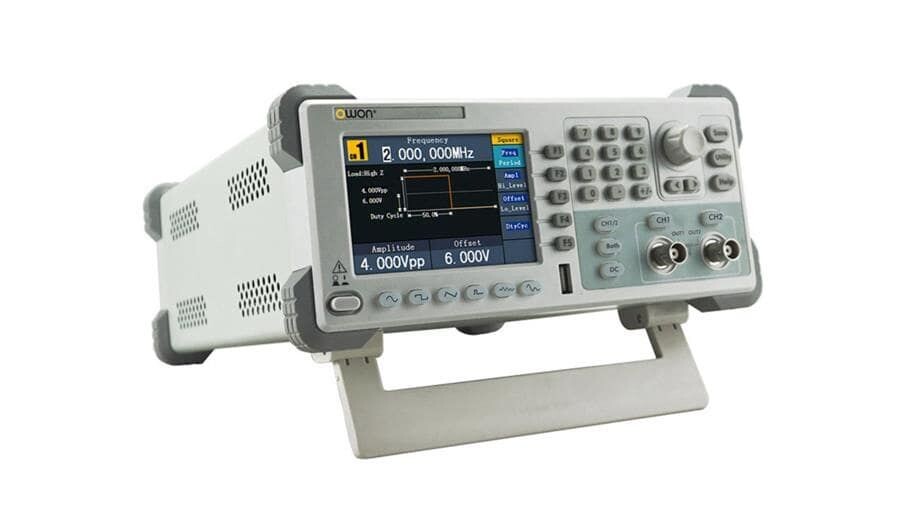

Owon AG1012 Dijital Sinyal Jeneratörü - 10 MHz, 2 Kanal, 125MS/s, DDS (direct digital Synthesis)

Owon AG1012 Dijital Sinyal Jenearatörü, 10Mhz'e kadar (sinüs dalga için) sinyal üretebilen 2 Kanal başlangıç - orta seviye lab ekipmanıdır. 5 temel dalga şeklinin yanında içeriğinde kayıtlı 45 farklı formda sinyal üretebilir ve sağlam yapısıyla fabrika, laboratuvar vb ortamlarda kullanılabilir.

Owon AG1012 Arbitrary Fonksiyon Sinyal Jeneratörü genel özellikleri:

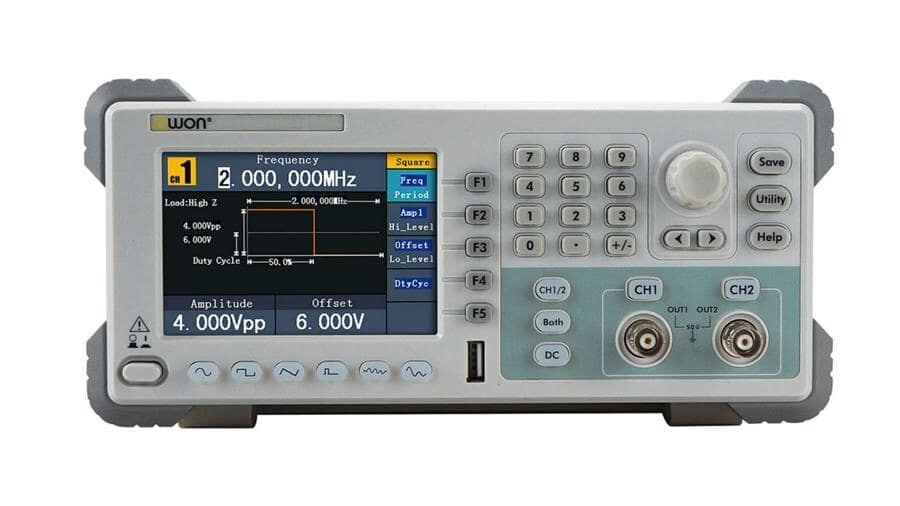

+  4 inç yüksek çözünürlüklü (480 × 320 piksel) TFT LCD ekran

+  Gelişmiş DDS teknolojisi, maksimum 10MHz frekans çıkışı

+  125MS/s'ye kadar örnekleme hızı ve 1μHz frekans çözünürlüğü

+  Dikey Çözünürlük: 14 bit, 1M arb dalga biçimi uzunluğuna kadar

+  Kapsamlı dalga biçimi çıktısı:   5 temel dalga biçimi ve 45 yerleşik isteğe bağlı dalga biçimi

+  Desteklenen SCPI

+ Garanti 3 yıl

ÖZET

+ Kanal sayısı    :2

+ Frekans Çıkışı :10MHz

+ Örnek Hızı      : 125MS/s

+ Dikey Çözünürlük: 14 bit

+ Dalga formu: Standart Dalga Formu Sinüs, Kare, Darbe, Rampa ve Gürültü

+ Keyfi Dalga Biçimi: Üstel Yükseliş, Üstel Düşüş, Sin(x)/x, Adım Dalgası ve diğerleri, toplam 45 yerleşik dalga biçimi ve kullanıcı tanımlı keyfi dalga biçimi

Frekans (çözünürlük 1μHz):

+ Sinüs   : 1μHz - 10MHz

+ Kare    : 1μHz - 5MHz

+ Darbe  : 1μHz - 5MHz

+ Rampa  : 1μHz - 1MHz

+ Gürültü :25MHz (-3dB) (tipik)

+ Arb 1μHz - 10MHz

+ Genlik : 1mVpp - 10Vpp (50Ω), 1mVpp - 20Vpp (yüksek empedans)

+ Çözünürlük : 1m Vpp veya 4 basamak

+ DC Ofset Aralığı (AD+DC): ±5V (50Ω), ±10V (yüksek empedans)

+ DC Ofset Aralığı Çözünürlük: 1mV veya 4 basamak

+ Yük Empedansı          : 50Ω (tipik)

+ Dalga Uzunluğu: 2 puan ila 8K puan

+ Kalıcı Bellek    : 64M bayt

+ Güç Amplifikatörü Modülü (opsiyonel):

+ Giriş Empedansı: 50 kΩ Çıkış

+ Çıkış Empedansı: <2 Ω

+ Maksimum Giriş Voltajı: 2.2Vpp

+ Kazanç: X 10

+ Maksimum Çıkış Voltajı: 22 Vpp

+ Ofset: <%7

+ Çıkış Dönüş Hızı: 10V/us

+ Bant Genişliği (tam güçte): DC 100kHz

+ Maksimum Çıkış Gücü: 10 W

+ Ekran  : 4 inç (480 × 320 piksel) LCD

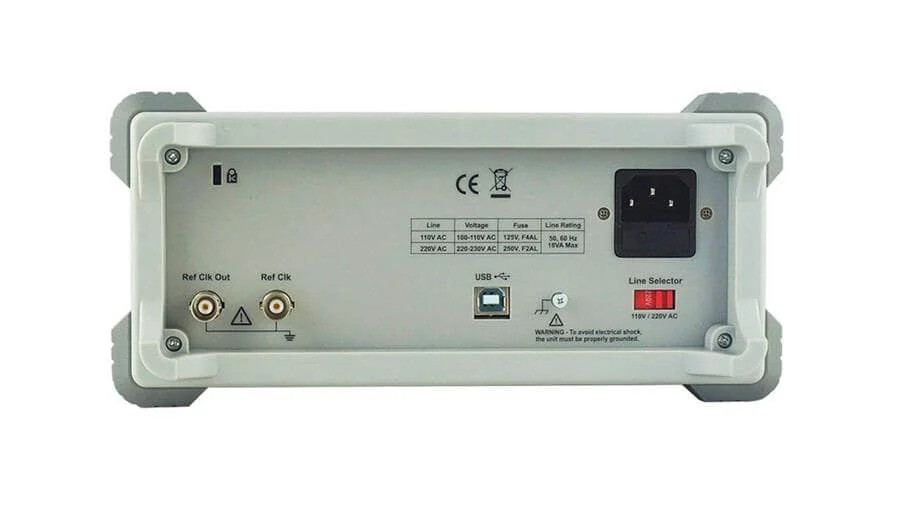

+ Tip:      Harici referans, saat girişi / çıkışı

+ İletişim Arayüzü: USB host ve USB cihazı, RS232 (isteğe bağlı)

+ Boyut (G×Y×D)          : 235 × 110 × 295 (mm)

+ Cihaz Ağırlığı  : 3.00 kg

Bağlantılar

Owon AG1012 10 MHZ Arbitrary Fonksiyon Jeneratörü Teknik doküman tıklayınız

Owon AG1012 10 MHZ Arbitrary Fonksiyon Jeneratörü Kullanım kılavuzu tıklayınız
