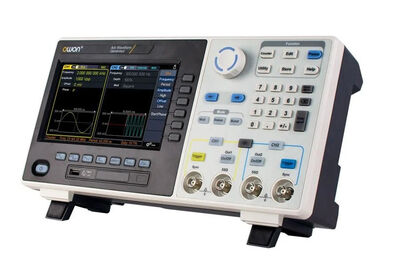

Owon XDG2035 2 Kanal Sinyal Jeneratörü (Fonksiyon Üreteci) - 35Mhz

Owon XDG2035 Sinyal Jeneratörü (Waveform Generator) - 35Mhz, 2 Kanal, 500MSa/s, Entegre Frekans Sayacı

Owon XDG2035, maksimum 35 MHz frekanslı sinyaller üretebilen 2 kanallı bir fonksiyon jeneratörüdür. XDG2000 serisinin jeneratörleri 1 µHz'lik mükemmel bir çözünürlüğe ve normal kullanım için fazlasıyla yeterli olan 500 MSa/s'lik bir örnekleme hızına sahiptir.

XDG2035, 6 standart dalga formu ve 150 rasgele dalga formu üretme kapasitesine sahiptir. Birlikte verilen PC yazılımı ile 10 milyon noktaya kadar gelişmiş fonksiyonlar yazabilirsiniz. Bu dalga formları, bir PC kullanılarak USB veya LAN üzerinden fonksiyon jeneratörünün dahili belleğinde saklanabilir. XDG2000 serisi ayrıca SCPI komutlarını ve LabView'i de destekler.

Fonksiyon jeneratörü, 100 mHz ila 200 MHz arasında çalışabilen entegre bir yüksek kaliteli frekans sayacına sahiptir.

+  Maks 35MHz frekans çıkışı

+   500MSa / s Örnekleme hızı，Dikey çözünürlük 1μHz

+   14 bit Dikey Çözünürlük ，10M arb dalga biçimi uzunluğu

+   Kapsamlı dalga formu çıkışı: 6 temel dalga formu (Sine, Square, Pulse, Disaster, Noise, Harmonic)  ve 150 dahili rastgele dalga formu

+  Kapsamlı modülasyon fonksiyonları:  AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM

+   Entegre yüksek doğruluklu frekans sayacı, desteklenen aralık: 100mHz - 200MHz

+   SCPI ve LabVIEW desteklenir

+   7 inç (800 × 480 piksel)

ÖZET

+  Kanal sayısı:2

+  Frekans Çıkışı: 35MHz

+  Örnekleme: 500MSa/s

+  Dikey Çözünürlük:14 bit

+  Standart Dalga Formu:sinüs, kare, darbe, rampa, gürültü ve harmonik

+  Keyfi Dalga Formu:üstel yükselme, üstel düşüş, sin(x)/x, adım dalgası ve diğerleri, toplam 150 yerleşik dalga biçimi ve kullanıcı tanımlı keyfi dalga biçimi

+  Frekans (çözünürlük 1μHz):

     Sinüs: 1μHz-35MHz

     Kare: 1μHz-15MHz

     Puls: 1μHz-15MHz

     Rampa: 1μHz-3MHz

     Gürültü (-3dB, tipik): 35MHz

+  Keyfi Dalga Formu: 1μHz-15MHz

+  Harmonik: 1μHz ~17.5MHz

+  Hassasiyet: ±2ppm, 25°C±5°C

+  Frekans sayacı:  Frekans, periyot, +width, -width, +duty ve -duty

+  Frekans aralığı : 0,00000001MHz ~ 200MHz

+  Frekans Çözünürlüğü :7 basamak

+  Giriş modu: Frekans sayacı, harici modülasyon girişi, harici tetik girişi, Dahili saat çıkışı, harici referans saat girişi / çıkışı

+  İletişim arayüzü: USB Sunucusu, USB Aygıtı, LAN, RS232 (isteğe bağlı)

+  Boyutlar: 340mm x 177mm x 90mm

+  Ağırlık : 2.3kg

Paket İçeriği

Güç kablosu, Cd Rom, Kullanım kılavuzu, USB Kablo, 2xBNC/Q9 Kablo

Bağlantılar

Owon XDG2035 35MHz 2 Kanal Arbitrary Fonksiyon Jeneratörü Kullanım kılavuzu kullanım için temel bir dökümandır!
