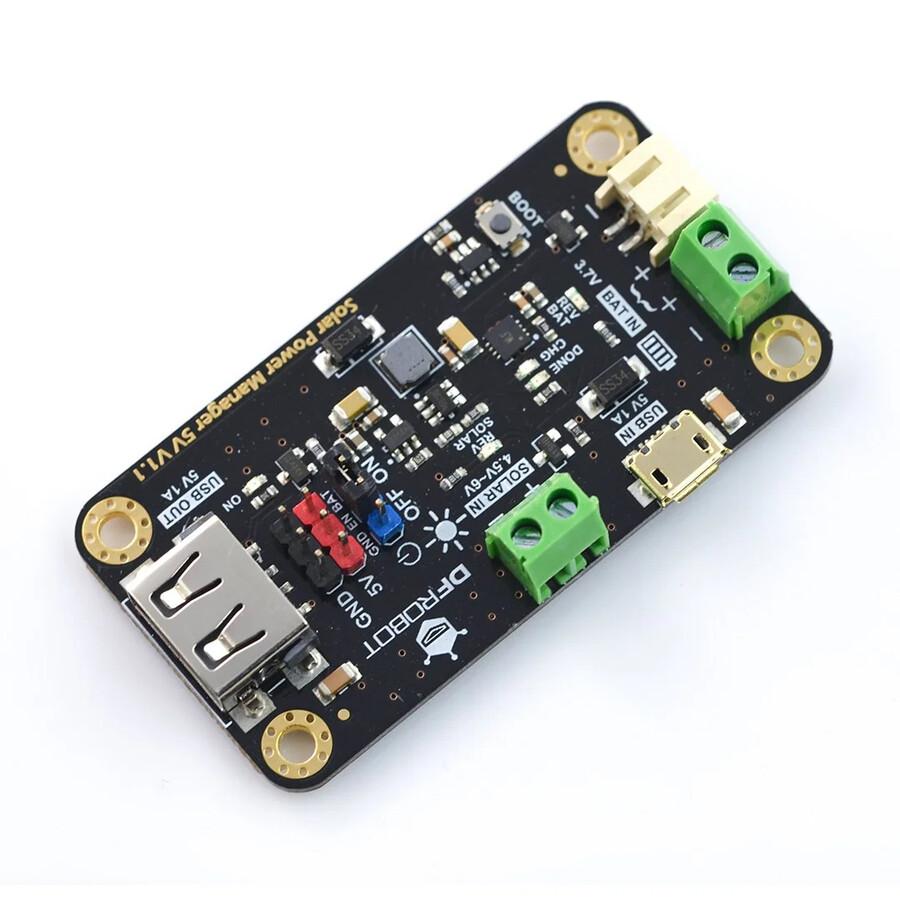

MPPT Solar Şarj Kontrol Kartı - 5V, 10W kadar Güneş Panelleri için DFR0559
DFRobot MPPT Solar Şarj Kontrol Kartı (Solar Power Manager 5V) - 5V, 10W kadar Güneş Panelleri için DFR0559
DFRobot Solar Power Manager serisi, IoT projeleri ve yenilenebilir enerji projeleri için tasarlanmıştır ve üreticiler ve mühendisler için güvenli ve yüksek verimli gömülü güneş enerjisi yönetim modülleri olarak işlev görür.
Solar Power Manager 5V, 5V güneş paneli için tasarlanmış küçük güçlü ve yüksek verimli bir güneş enerjisi yönetim modülüdür.
MPPT ( Maximum Power Point Tracking) fonksiyonu ile güneş panelinin verimliliğini en üst düzeye çıkarır. Modül, USB şarj cihazı veya güneş paneli ile 3.7V Li bataryaya 900mA'ya kadar şarj akımı sağlayabilir. 5V 1A çıkışlı ON/OFF kontrol edilebilir DC-DC dönüştürücüler, çeşitli güneş enerjisi projelerinin ve düşük güç uygulamalarının ihtiyaçlarını karşılar. Modül ayrıca pil, güneş paneli ve çıkış için çeşitli korumadevrelerine sahiptir, bu da güneş enerjisi projelerinizin kararlılığını ve güvenliğini büyük ölçüde artırır.
DFRobot MPPT Solar ŞArj Kontrol KArtı Kullanım
Şarj Kontrol Kartlarımızı Karşılaştırın
| Name | Solar Power Manager 5v v1.1 | Solar Power Manager Micro v1.0 |
|---|---|---|
| SKU | DFR0559 | DFR0579 |
| Solar Güç Yönetim ICsi | CN3165 | SPV1050 |
| Solar Giriş Gerilimi | 4.4V-6V | 0.5V-4V |
| Maks Şarj Akımı | 900mA(Solar/USB) | 70mA(Solar)/100mA(USB) |
| Topoloji | Linear Regulator | DC-DC Boost |
| Batarya | 3.7V Lithium Battery | 3.7V Lithium Battery |
| MPPT | 5V Fixed | 75% Open Voltage |
| Batarya Koruma | Aşırı Şarj/Aşırı Deşarj/Aşırı Akım/Ters Bağlantı Korumaları | Aşırı Şarj/Aşırı Deşarj/Ters Bağlantı Korumaları |
| Çıkış Korumaları | Kısa devre / Aşırı akım | Kısa devre / Aşırı akım |
| USB Şarj Girişi | evet | evet |
| USB Çıkış | 5V 1A | yok |
| Regüle Çıkış | 5V 1A Regüle Çıkış x1 | 3.3V 90mA Regüle Çıkış x1 |
| Boyut | 33.0mm×63.0mm | 30.0mm×30.0mm |
| Özellikler | Küçük ve kullanımı kolay bir 5V güneş enerjisi yönetim modülü. Uygulamalar: Güneş Power Bank, Güneş Ortam Monitörleri 10W max 5V Güneş Panelleri için | Düşük güçlü sensörler ve kontrolörler için bir mikro güç güneş enerjisi yönetim modülü. Uygulamalar: Kablosuz Sensör Ağı, BLE iBecon 0,5W dahilinde 1V/2V/3V Güneş Panelleri için |
ÖZET
- Güç Yönetim için kullanılan IC: CN3165
- Giriş Gerilimi (SOLAR IN): 4.5V~6V
- Pil Girişi (BAT IN): 3.7V Tek hücreli Li-polimer/Li-ion Pil
- Şarj Akımı (USB/Solar Giriş): 900mA Maksimum tampon şarj (trickle charging), sabit akım, sabit voltaj üç fazlı şarj
- Şarj Kesme Gerilimi (USB/SOLAR GİRİŞ): 4,2V±%1
- Regüle Güç Kaynağı: 5V 1A
- Regüle Güç Kaynağı Verimliliği (3,7V BAT IN): %86@%50Yük
- USB/Güneş Şarjı Verimliliği: 73%@3.7V 900mA Batarya girişi
- Sükunet Akım: <1 mA
- Çalışma Sıcaklığı: -40 ℃ ～ 85 ℃
- Boyut: 33.0mm*63.0mm
- Koruma Fonksiyonları:
o BATARYA GİRİŞİ: aşırı şarj/aşırı deşarj/aşırı akım/ters bağlantı koruması
o 5V/USB ÇIKIŞI: kısa devre/aşırı akım/aşırı ısı koruması
o SOLAR IN: ters bağlantı koruması
