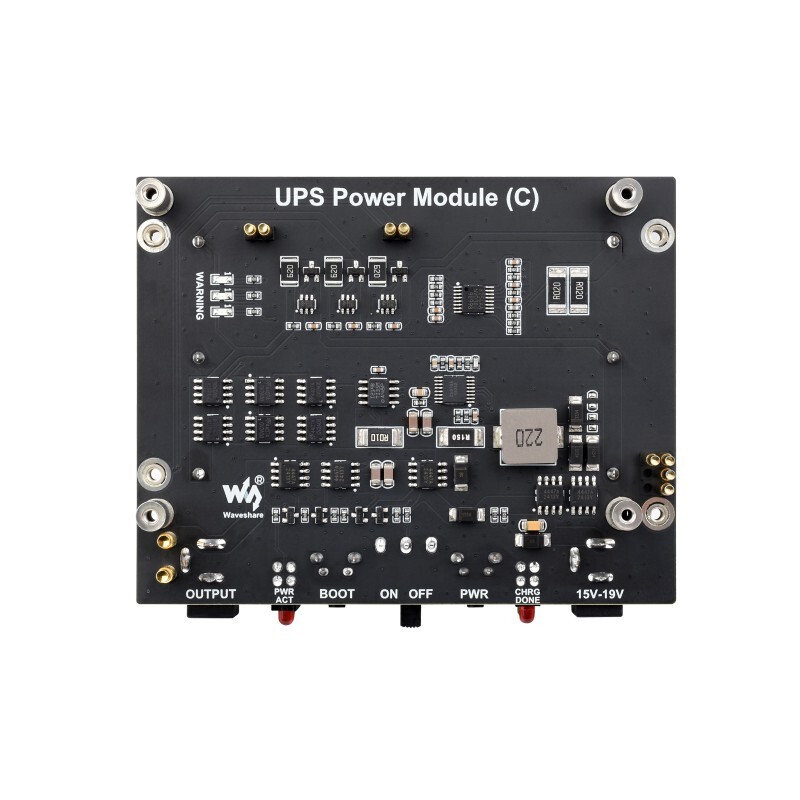

Waveshare Jetson Orin Nano/NX UPS Kesintisiz Güç Kaynağı – 29568

Waveshare Jetson Orin Nano/NX UPS Kesintisiz Güç Kaynağı – 21700 Lityum Pil ile Çalışır (Hariç)

Öne Çıkan Özellikler

• Aynı anda şarj ve güç çıkışı desteği sunar. I2C haberleşmesi sayesinde pil voltajı sürekli izlenebilir.

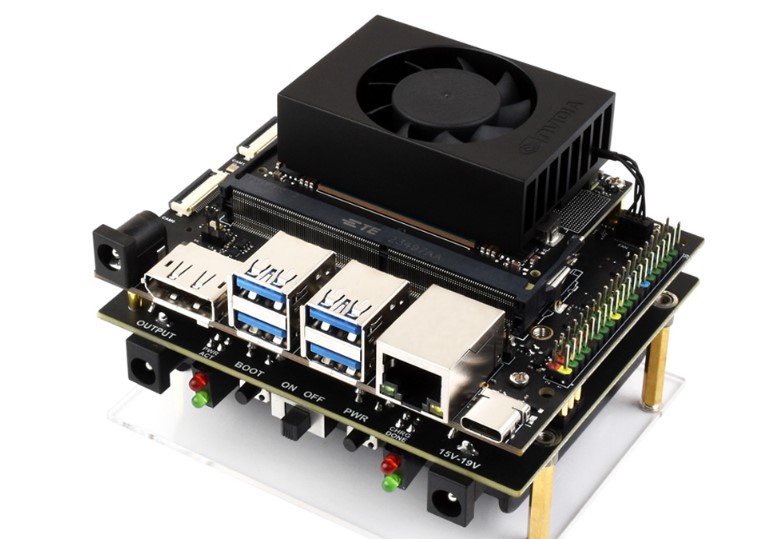

• Pogo pin bağlantı tasarımı ile NVIDIA Jetson Orin serisi geliştirme kartlarıyla uyumludur.

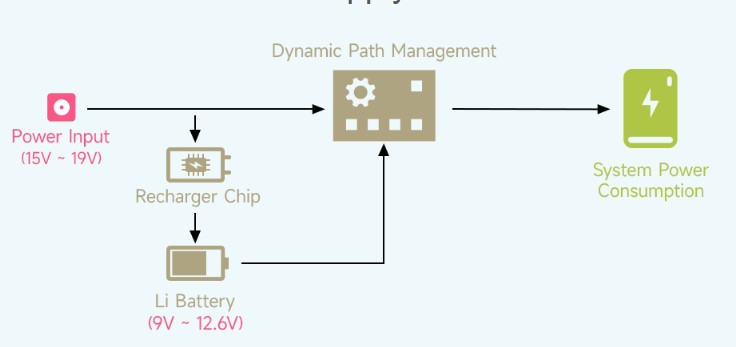

• Dinamik güç yolu yönetimine (Dynamic Path Management) sahip dahili Li-ion pil şarj entegresi sayesinde daha kararlı ve güvenilir güç beslemesi sağlar.

• I2C veri yolu üzerinden pil voltajı, akımı, güç tüketimi ve kalan pil kapasitesi gerçek zamanlı olarak takip edilebilir.

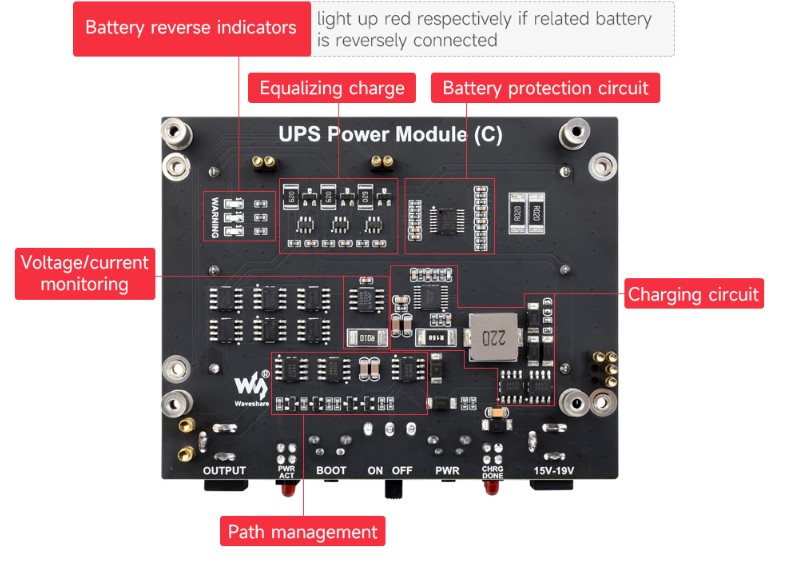

• Kapsamlı pil koruma devreleri içerir:

  • Aşırı şarj koruması

  • Aşırı deşarj koruması

  • Aşırı akım koruması

  • Kısa devre koruması

  • Hücre dengeleme (Equalizing Charge)

  • Ters pil bağlantı göstergesi

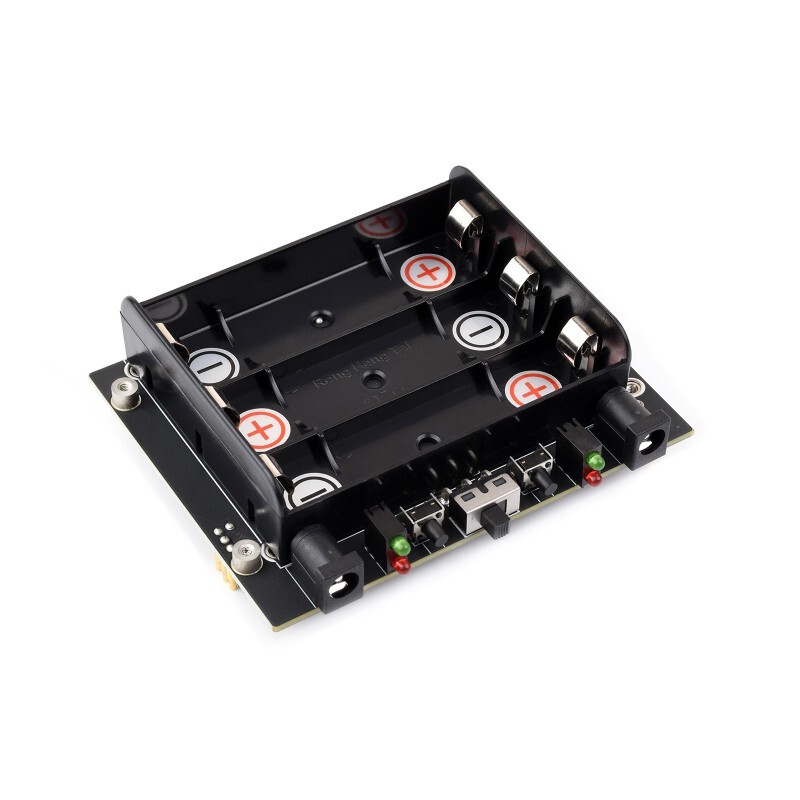

• 3 adet 21700 Li-ion pil desteği sunar (piller kutuya dahil değildir). Seri bağlantı yapısı sayesinde daha uzun çalışma süresi sağlar.

• Harici adaptör bağlandığında sistem doğrudan adaptörden beslenirken piller aynı anda şarj edilir. Maksimum şarj akımı yaklaşık 1,33 A'dır.

• Pil tamamen dolduğunda şarj işlemi otomatik olarak durdurulur. Pil voltajı 12 V'un altına düştüğünde şarj yeniden başlar. Bu akıllı yönetim, sık şarj/deşarj döngülerinin pil ömrünü kısaltmasını önlemeye yardımcı olur.

• Harici güç kaynağı kesildiğinde sistem otomatik olarak pil beslemesine geçer, böylece cihaz kesintisiz çalışmaya devam eder.

• Çevrimiçi geliştirme kaynakları ve ayrıntılı kullanım kılavuzu ile birlikte sunulur.

Teknik Özellikler

• Çıkış Voltajı: Güç girişi mevcut olduğunda giriş voltajı ile aynıdır; güç girişi olmadığında pil voltajına eşittir (9V ~ 12,6V).
• Giriş Voltajı: 15V ~ 19V
• Kontrol Arayüzü: I2C
• Boyutlar: 100 × 79 mm
• Pil Desteği: 3 adet 21700 Li-ion pil (seri bağlı, piller dahil değildir)
• Montaj Deliği Çapı: 2,5 mm
