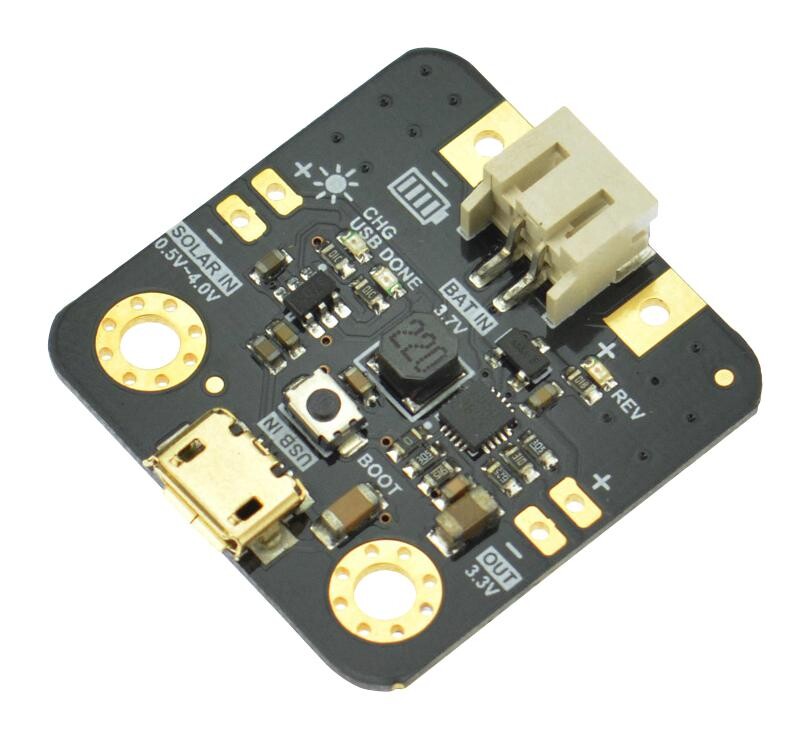

DFRobot MPPT Micro Solar Şarj Kontrol Kartı, 1~3V Solar Paneller için DFR0579

Ürün Kodu : 07.02.023.045
744,52 TL + KDV
893,42 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • DFRobot MPPT Micro Solar Şarj Kontrol Kartı ( 3.3V 90mA Regüle Çıkış)- 1~3V Solar Paneller için DFR0579


    DFRobot MPPT mikro solar şarj kontrol kartı (Micro Solar Power Manager), MPPT algoritmasını destekleyen ve stabilize çıkışa sahip bir solar güç yönetim modülüdür. 1V ila 3V arasında değişen küçük güneş panelleri ile uyumludur. Bu pil korumalı güneş enerjisi şarj kontrol kartı, IoT sistemlerindeki düşük güçlü kablosuz sensörlere veya kontrolörlere güç sağlamak için özel olarak tasarlanmıştır.

    DFRobot MPPT mikro solar şarj kontrol kartı (Micro Solar Power Manager), 3,3V ve 90mA regüle voltaj çıkışına sahiptir ve çoğu düşük güçlü cihazın güç gereksinimlerini etkili bir şekilde karşılar. Kablosuz cihaz veri iletimi ve alımı sırasında güç kaynağının kararlılığını sağlayarak ani elektrik dalgalanmalarının neden olduğu sistem çökmelerini önler. Bu, özellikle yüksek kararlılığın son derece önemli olduğu hassas aletler ve sensörler için kritik öneme sahiptir.

    DFRobot MPPT mikro solar şarj kontrol kartı (Micro Solar Power Manager), düşük ışık koşullarında bile maksimum güneş enerjisi dönüşüm verimliliği sağlayan sabit voltaj MPPT (Maksimum Güç Noktası İzleme) algoritmasını kullanır. Hem güneş panelleri hem de USB aracılığıyla 3,7V lityum pili şarj edebilir ve sırasıyla 70mA ve 100mA'ya kadar şarj akımı sağlayabilir.

    Düşük güçlü güneş enerjisi projelerinde,peş peşe geçen bulutlu günlerle veya ekipman gereksinimlerini karşılamak için yetersiz akü kapasitesiyle karşılaşıldığında, lityum akü aşırı deşarj sorunlarından muzdarip olabilir. Bunu gidermek için mikro solar güç şarj cihazı, şarj ve deşarj işlemleri sırasında akünün güvenli bir aralıkta tutulmasını sağlayan ve böylece akünün ömrünü uzatan aşırı şarj ve aşırı deşarj koruma özellikleriyle tasarlanmıştır.


    ÖZET


    Mikro Güneş Enerjisi Yönetim Modülü
    -  Solar Güç Yönetimi IC: SPV1050
    -  Solar Giriş Gerilimi (SOLAR IN): 0,5V~4V
    -  Pil Girişi (BAT IN): 3.7V Lityum Pil
    -  Maksimum Şarj Akımı: 100mA@USB IN;70mA@SOLAR IN
    -  Aşırı Şarj Koruma Eşiği: 4.2V
    -  Aşırı Deşarj Koruma Eşiği: 3.1V
    -  Regüle Güç Kaynağı: 3,3V 90mA@BAT IN 3,7V
    -  Sükunet Akım: <3 uA
    -  Koruma Fonksiyonları
           o BAT IN: Aşırı Deşarj/Aşırı Şarj/Ters Bağlantı Korumaları
           o OUT: Kısa Devre/Aşırı Akım Korumaları
     Çalışma Sıcaklığı: -40 ℃ ~ 85 ℃
     Boyut: 30.0mm*30.0mm

    Güneş Paneli 2V 160mA
     Nominal Gerilim (VMP): 2V
     Nominal Akım (IMP): 160mA
     Açık Devre Gerilimi (IOC): 2,4V
     Kısa Devre Akımı (ISC): 190mA
     Güneş Pili Malzemesi: Monokristal Silikon
     Diğer Özellikler: Su geçirmez, Yağa Dayanıklı ve Korozyona Dayanıklı
     Boyut: 50mm*50mm

    Şarj Kontrol Kartlarımızı Karşılaştırın


    Name Solar Power Manager 5v v1.1 Solar Power Manager Micro v1.0
    SKU DFR0559 DFR0579
    Solar Güç Yönetim ICsi CN3165 SPV1050
    Solar Giriş Gerilimi 4.4V-6V 0.5V-4V
    Maks Şarj Akımı 900mA(Solar/USB) 70mA(Solar)/100mA(USB)
    Topoloji Linear Regulator DC-DC Boost
    Batarya 3.7V Lithium Battery 3.7V Lithium Battery
    MPPT 5V Fixed 75% Open Voltage
    Batarya Koruma Aşırı Şarj/Aşırı Deşarj/Aşırı Akım/Ters Bağlantı Korumaları Aşırı Şarj/Aşırı Deşarj/Ters Bağlantı Korumaları
    Çıkış Korumaları Kısa devre / Aşırı akım Kısa devre / Aşırı akım
    USB Şarj Girişi evet evet
    USB Çıkış 5V 1A yok
    Regüle Çıkış 5V 1A Regüle Çıkış x1 3.3V 90mA Regüle Çıkış x1
    Boyut 33.0mm×63.0mm 30.0mm×30.0mm
    Özellikler Küçük ve kullanımı kolay bir 5V güneş enerjisi yönetim modülü.

    Uygulamalar: Güneş Power Bank, Güneş Ortam Monitörleri

    10W max 5V Güneş Panelleri için
    Düşük güçlü sensörler ve
    kontrolörler için bir mikro
    güç güneş enerjisi yönetim modülü.

    Uygulamalar: Kablosuz Sensör Ağı,
    BLE iBecon

    0,5W dahilinde 1V/2V/3V Güneş Panelleri için

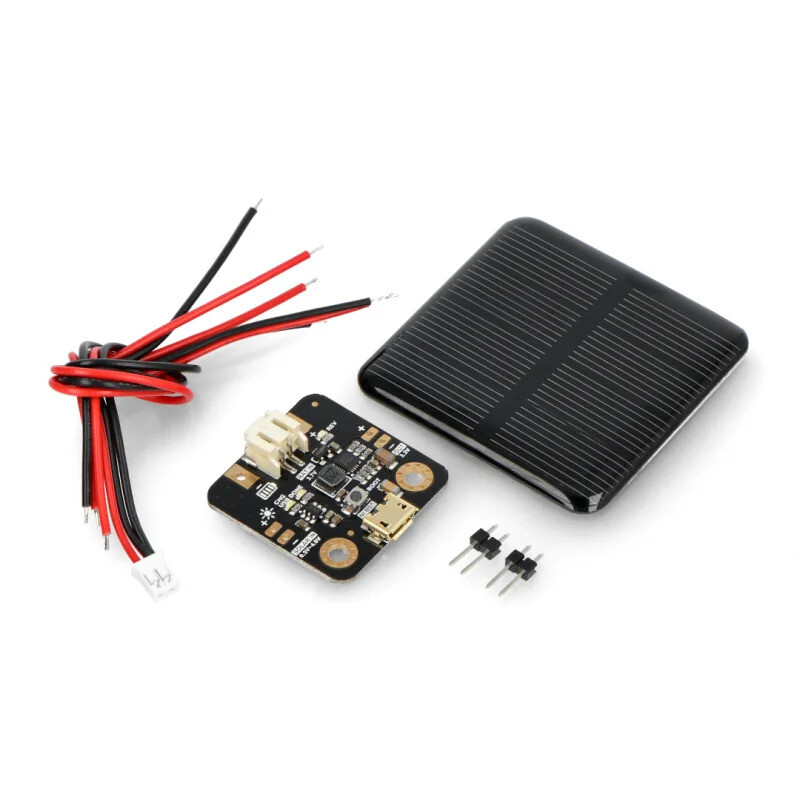

    Paket İçeriği


     Güneş Enerjisi Yöneticisi Mikro x1
     Monokristal Silikon Güneş Paneli 2V 160mA 50*50mm x1
     Kırmızı Tek İletkenli Tel 15cm 24AWG x2
     Siyah Tek İletkenli Tel 15cm 24AWG x2
     PH2.0-2P Erkek Güç Kablosu 15cm x1
     XH2.54-2P Başlık x2
