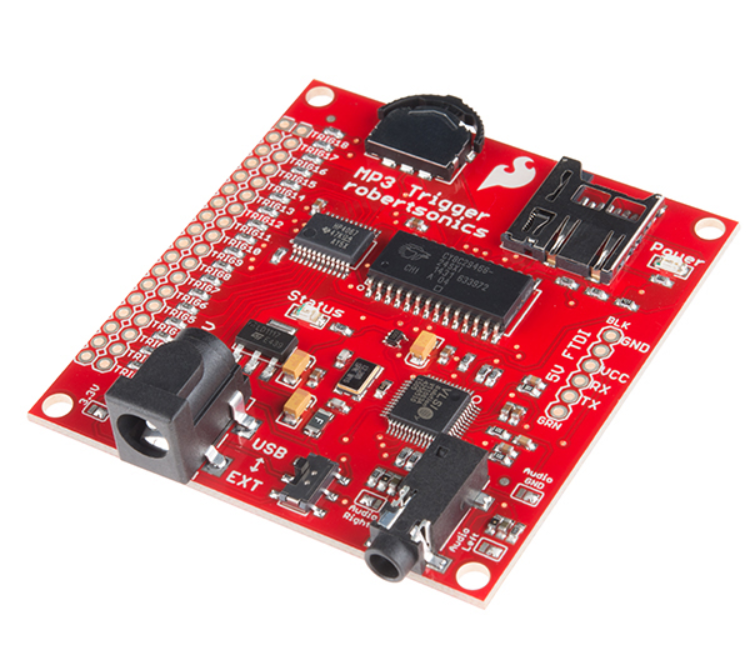

SparkFun MP3 Trigger - MP3 Tetikleyici

Ürün Kodu : 10.08.095.038
1.417,08 TL + KDV
1.700,49 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • SparkFun MP3 Trigger - MP3 Tetikleyici



    Sparkfun MP3 Tetikleyici kartı aslında kolayca mp3 entegrasyonu yapabilmenizi sağlayan bir karttır. 18 trigger (tetik) pininden gelebilecek sinyale göre önceden belirlenmiş MP3 dosyasını oynatmaktadır. Full duplex seri kontrol portu, aktarım kontrolü yapabilmenizi ve 255'ya kadar parçayı tetikleyebilmenizi sağlar. Aynı zamanda gerçek zamanlı ses şiddeti kontrolü de bu port üzerinden sağlanabilir.

    MP3 Tetikleyici, MP3 parçalarını doğrudan FAT32 veya FAT16 formatlı bir microSD flash karttan stereo 1/8 ”(3,5 mm) kulaklık çıkış jakı üzerinden çalarak, 192 kbps'ye kadar destekleyen çok yönlü, düşük maliyetli, düşük güçlü gömülü bir ses ünitesidir.

    Sparkfun MP3 Tetikleyici kartının kalbi, Cypress PSoC CY8C29466-24SXI mikrodenetleyici entegresidir. Bu mikrodenetleyici MP3 uzantılı verileri VLSI VS1063 odyo kodek entegresine aktarır. Sözkonusu yapı microSD kart içine yazılan bir "initializiation" dosyası üzerinden; seri port baud rate ayarı yapmanızı ayrıca 18 tetikleme girişini, rasgele veya ardışık parça seçimi, transfer kontrolü ve ses yüksletme/alçaltma gibi farklı fonksyionlara yeniden programlamayabilmenizi desteklemektedir. Yani her bir tetikleme girişi üzerinden bir parça anlık başlatılabilir veya bir parça zaten çalıyorsa parçanın "restartı" ertelenebilir. Yeni tetikleme dosyası notasyonu ise MP3 dosyalarınızı isimlendirmenizi ve dosya yönetimini kolayca yapabilmenizi sağlamaktadır.

    NOT: MP3 tetikleyici kartını al-kullan olası değildir. Dosya saklamak için bir microSD kartına, kartı enerjilendirmek için bir 9V adaptöre, başka bir seri aygıtla haberleşmek için bir FTDI Basic kartına ve ses çıkışını harici bir haporlöre bağlayabilmek için bir Odyo kabloya gereksinim duymanız olasıdır!

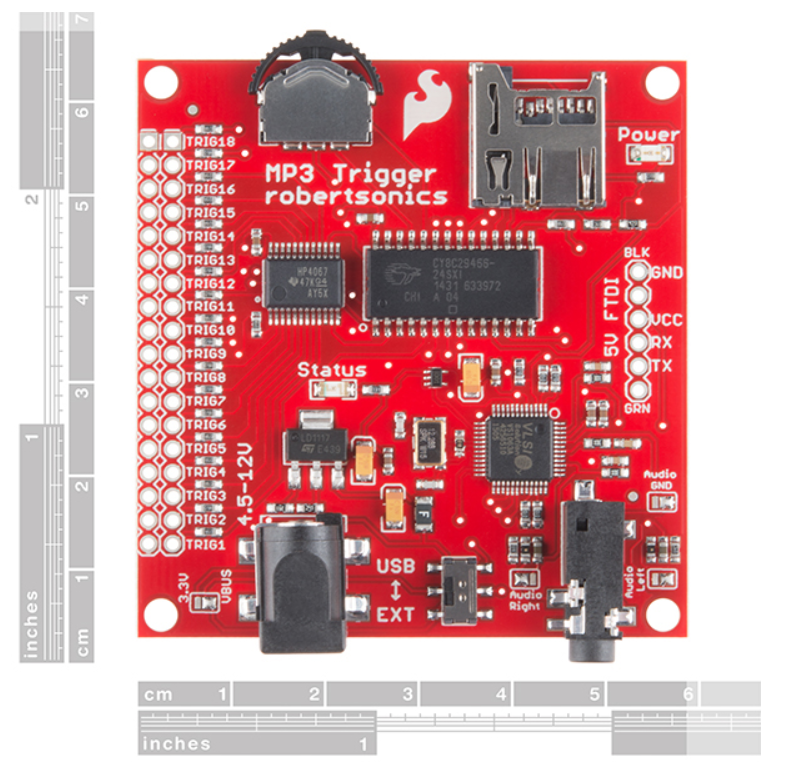

    Sparkfun MP3 Tetikleyici Kartı Üzerindeki Bazı Bölümler

    1- Kartı enerjilendirme: karta enerji vermenin en göze çarpan şekli barrel jack'i (5.5x2.1mm- ortası pozitif) kullanmaktadır (aşağıdaki şekil, vurgulu bölüm). Kart üzerinde de belirtildiği gibi barrel jack üzerinden besleme  4.5-12V arasında olmalıdır. Barrel jack kullanırken  USB/EXT svici on/off sviç olarka kullanılabilir ve EXT poziyonunda "on" durumundadır. Diğer enerjilendirme ise kart arkasında yer alan through-hole pinler üzerindendir.


     2- FTDI header: Kartınızı 5V kullanan bir sisteme entegre etmek istiyorsanız (bir USB portu üzerinden), kartı FTDI header üzerinden enerjilendirebilirsiniz. FTDI port üzerindeki VCC ve GND pinlerine header üzerinden regüleli bir gerilim de uygulayabilirsiniz bu durumda USB/EXT svici USB konumunda olmalı ve VBus-3.3V lehim jumper 3.3V ucu ve merkez uç arasını bağlayacak şekilde yeniden yapılmalıdır.




    3- Trigger girişleri: 18 trigger (tetik) girişi 0.1 inç aralıkla yerleştirilmiştir. Herbir trigger pininin yanında GND mevcuttur. İlgili trigger pinini toprağa kısa devre yaparak bu pinle ilgili mp3 dosyasını çalıştırabilirsiniz (aşağıdaki şekil, vurgulu bölüm).

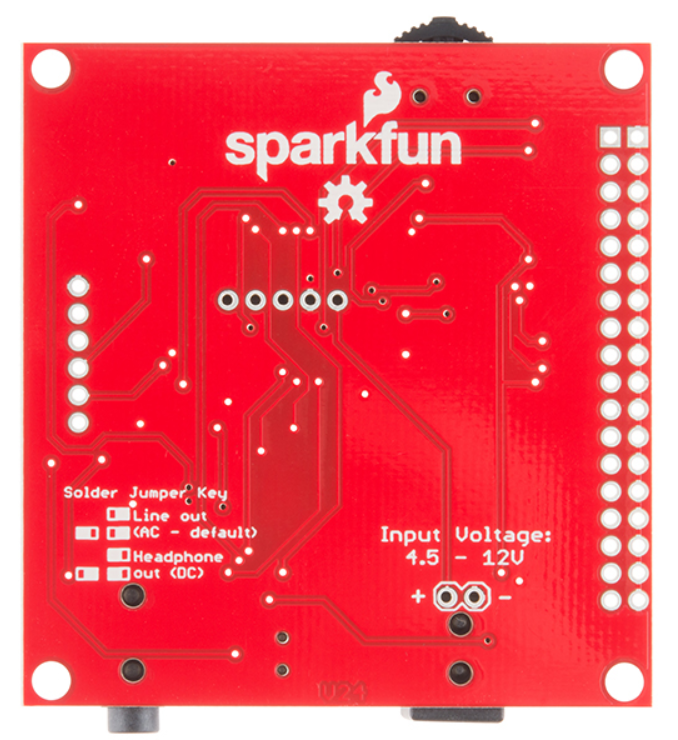

    4- 1/8" Stereo Kulaklık Jackı ve Odyo Lehim Jumperlar : MP3 Tetikleyici projenizi bir amplifikatöre, hoparlörlere (line-out) veya kulaklıklara bağlamak için 1/8 "(3,5 mm) ses jakına sahiptir. Varsayılan olarak kart, harici bir line-out (hoparlör) çıkışı şeklinde ayarlanmıştır. Bu şekilde değilde bir stereo kulaklık çıkışı şeklinde konfigürasyon için aşağıdaki şekilde görülmekte olan lehim jumperlar (3 adet) üzerinde bağlantı kesilmeli ve zıt pedler üzerinden tekrar yapılmalıdır (aşağıdaki şekil, vurgulu bölüm).


    5- MicroSD soket: MicroSD soket bas-tak/bas-çıkar ( push-to-insert/push-to-remove) mekanizmasına sahip bir yuvadır. MP3 Tetikleyici, hem SDSC (2GB'a kadar) hem de SDHC (32GB'a kadar) tipi microSD kartları destekler (aşağıdaki şekil, vurgulu bölüm).


    6- Navigasyon (gezinme) anahtarı : Gezinme anahtarı microSD kart içinde yer alan parçalar arasında gezinmenizi ve parçalar üzerinde oynat/dur (play/stop) işlemini yapabilmenizi sağlayan bir donanımdır (aşağıdaki şekil, vurgulu bölüm).





    Özellikler (ÖZET)

    o   Giriş Voltaj Aralığı: 4.5V'tan 12.0VDC'e veya regüle 3.3V (jumper ile seçilebilir)
    o   Çalışma akımı: Yaklaşık 45mA boşta, 85mA dosya oynatma durumunda
    o   Ortam: SDSC ve SDHC microSD kartlar
    o   Dosya sistemi: FAT32 ve FAT16
    o   Ses çıkışı: Kulaklık stereo (1/8 ”stereo jak)
    o   Tetik girişleri: 3.3V – 5.0V lojik sinyal düzeyleri, dahili pull-up'larla aktif "low" girişler (konnektör, anahtarların veya jumper'ların her tetik girişine doğrudan bağlanmasına imkan sağlayarak ayrı topraklama bağlantısı oluşturur )
    o   Seri: Full-duplex, 8 bit, 38.4Kbaud (varsayılan, initialization dosyası aracılığıyla desteklenen diğer baud hızları)
