SparkFun HX711 Yük Hücresi (Loadcell) Sinyal Yükseltme Kartı

SparkFun HX711 Yük Hücresi Sinyal Yükseltme Kartı ( Load Cell Amplifier )

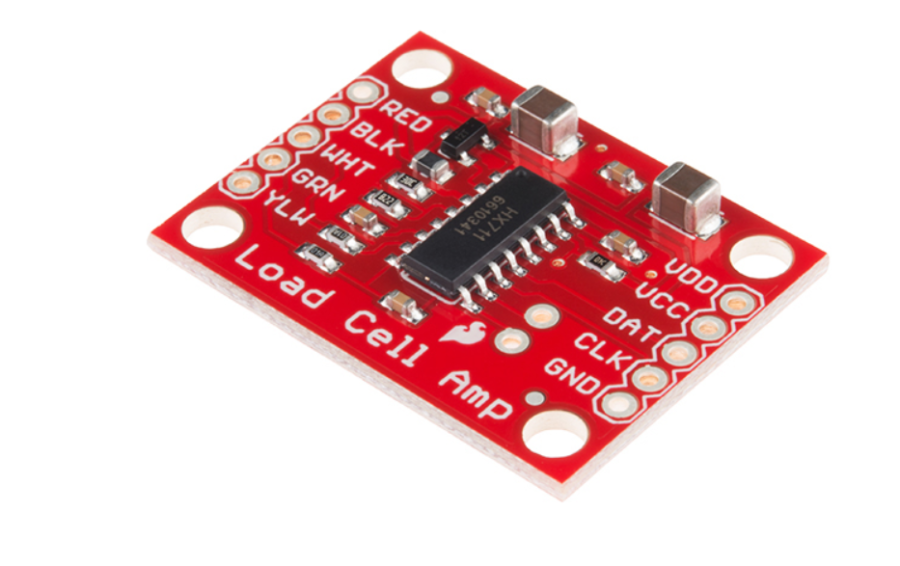

Sparkfun Load Cell Amplifier bir load cell'den gelen (yük/ağırlık hücresi) sinyali filtreleme, yükseltme ve analogtan dijitale çevirme işlemini yapan HX711 entegresi üzerine kurulmuş bir karttır. Amplifikatörü mikrodenetleyicinize bağlayarak yük sensörünün direncindeki değişiklikleri okuyabilir ve bazı kalibrasyonlarla oldukça doğru ağırlık ölçümleri elde edebilirsiniz. Bu şekilde; kendi süreç kontrolünüzü veya basit nesne algılama uygulamanızı oluşturabilirsiniz.

Sparkfun Load Cell Amplifier'ın bu sürümü kullanıclar gelen talepler doğrultusunda değiştirilmiştir. Bu değişiklikler analog ve dijital beslemelerin ayrılması ve dijital besleme için bir 3.3uH'lik bobinle 0.1uF'lık bir kapasitörün bir filtre oluşturmak üzere karta eklenmesinden ibarettir. HX711'in sunabildiği tüm avantajlar Sparkfun Load Cell Amplifier kartında kullanılırken ekstradan kütüphane desteği  ve bir I2C arayüzü eklenmiş, lehimsiz bağlantı için Qwiic uyumluluk sağlanmıştır.

HX711 iletişim için iki kablolu bir arayüz (Saat ve Veri) kullanır. Kart yapısal olarak herhangi bir mikrodenetleyicinin GPIO pinleri çalışmaya uygundur ve HX711'den veri okumayı kolaylaştıran çok sayıda kütüphane mevcuttur.



Not: Strain gauge, üzerine binen yük (sıkıştırıcı veya gerdirici yük) ile direnci değişen ve bir sinyal çıkışı üreten sensördür. Bir metal kılıf (metallic cell) içerisine bir strain gauge yerleştirilirse buna load sensör (yük sensörü) denir ve 3 bağlantı kablosuna sahiptir. Load cell'ler (yük hücresi) ise 4 strain gauge'den oluşur ve bunlar wheatstone köprüsü formasyonunda bağlanmıştır. Bir load cell ise 4 kablo ile kendisinden sonraki elemana bağlanır.

Kart Bağlantısı

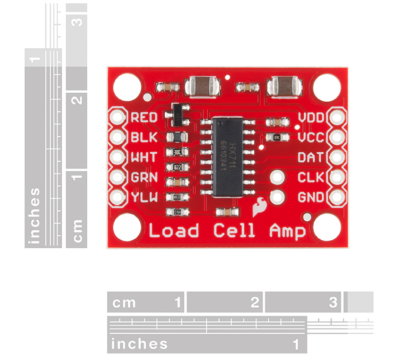

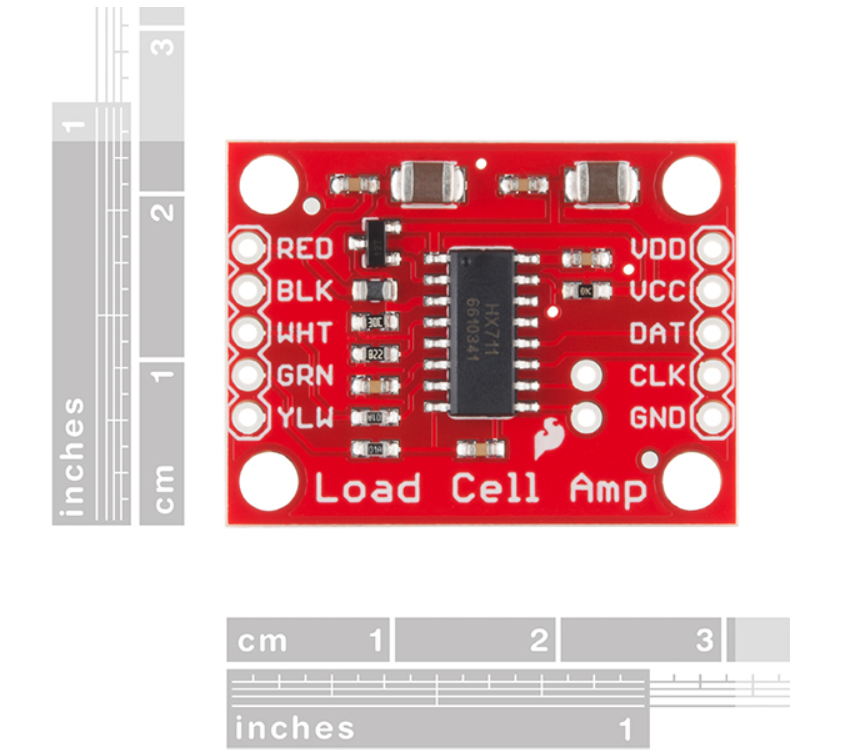

HX711 Yük Hücresi Amplifikatörü, yük hücresinden gelen beş kablo ile çalışmaktadır. Bağlantı pinleri renk kodlu olarak isimlendirilmiştir: RED, BLK, WHT, GRN ve YLW şeklinde pinler kart üzerinde etiketlenmiştir. Renkler yük hücrelerinin geleneksel renk kodlarına karşılık gelir. Kırmzı, siyah, yeşil ve beyaz uçlar yük hücresinin strain gaugelerinden gelmektedir. Sarı kablo ise strain gauge bağlantısına sahip değildir ancak harici EMI gürültü azaltımı için toprak bağlantısı olarak mevcuttur. Load cell'ler için renk kodları için datasheetler kontrol edilmelidir.

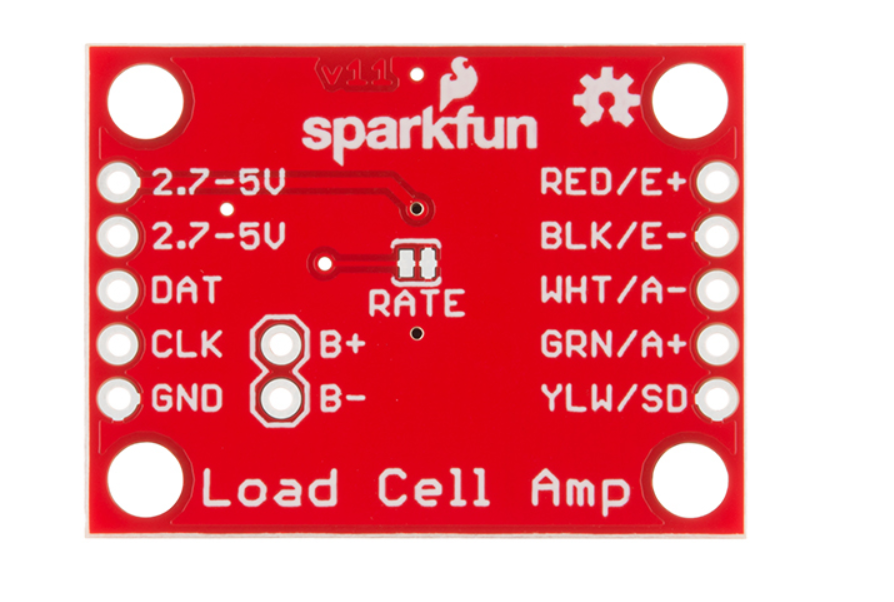

Load cell'i Sparkfun Load Cell Amplifikatöre bağladıktan sonra kart üzerindeki VDD, VCC, DAT, CLK ve GND bağlatılarını mikrodenetleyicinize uygun olarak bağlayabilirsiniz. DAT ve CLK pinlerinin RedBoard üzerinde 3. ve 2. pinlere bağlandığı bir bağlantı modeli aşağıda verilmiştir. Ancak herhangi bir GPIO pini bu iş için uygundur. Daha sonra, Vdd ve Vcc pinleri 2.7v - 5V gerilime ve toprağa bağlanarak besleme toprak bağlantıları ortaklanmıştır.

Özellikler (ÖZET)

o   Çalışma Gerilimi: 2.7V - 5V
o   Çalışma Akımı: <1.5mA
o   Seçilebilir 10SPS veya 80SPS çıkış veri hızı
o   Eşzamanlı 50 ve 60Hz supply rejection ()

Bağlantılar

• Schematic (Şematik)
• Eagle Files (Eagle Dosyaları)
• Hookup Guide (Bağlantı Rehberi)
• Getting Started with Load Cells (Ağırlık Sensörü başlangıç rehberi)
• Datasheet (HX711)
• GitHub (Dizayn dosyaları ve örnek kod)
• GitHub (Kütüphane)
