Pololu Geliştirme Kartı

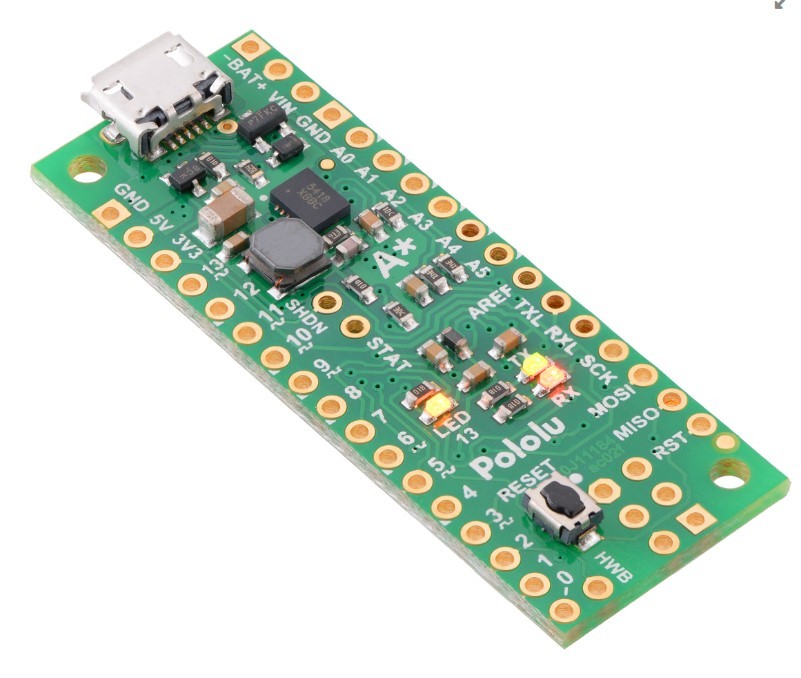

Pololu A-Star 32U4 Mini SV
A-Star 32U4 Mini SV, Microchip'ten (eski adı Atmel) gelen ATmega32U4'ü temel alan programlanabilir bir modüldür. Rakip ürünlerden farklı olarak, 5V-40V giriş gerilimleri arasında verimli bir şekilde çalıştırılmasına olanak sağlayan yerleşik step-down regülatörüne sahiptir. Regülatör çıkışı ise 5 volttur. Kompak yapıdaki A-Star 32U4 Mini SV kartı, mikrodenetleyicinin 26 pinini de ulaşımı sağlamaktadır. Bunlardan 7'si PWM çıkışı 12'si ise analog girişler olarak kullanılabilir. Ayrıca programlama mikro-USB arayüzünden ve önceden yüklemiş Arduino-uyumlu bootloader ile yapılabilir.
A-Star 32U4 Mini SV üzerinde, kartı daha da güçlendirmek ve kullanıcılar için çalışmayı kolaylaştırmak adına; USB mikro-B konektör, ISP headerı, reset butonu ve gösterge LEDleri gibi bazı bileşenler mevcuttur. A-star üzerinde Arduino Leonardo ve Micro üzerindeki işlemci vardır ve aynı saat freakansı ile çalışmaktadırlar.
A-Star 32U4 Mini SV farklı olan:
Her Mini kartı üzerinde harici beslemeden 5V kart besleme gerilimi üretecek bir anahtarlamalı güç regülatörü barındırmaktadır. Mini SV için bu regülatör 5V ile 40V arasında giriş voltajından 5V çıkış üreten bir 800 mA ISL85418 step-down (buck) anahtarlamalı güç kaynağıdır. Ayrıca güçlü bir besleme voltajı seçim devresi, anahtarlamalı regülatör veya USB gücü arasında kesintisiz geçişler sağlar ve aşırı akım ve ters voltaj koruması, kartın istenmeyen durumlara karşı korunmasına yardımcı olur.
Dropout voltaj değeri Mini SV'de dikkat edilmesi gereken önemli bir parametredir ve regülatör yükü arttıkça çekilen akım ve dropout voltaj değeri yükselecektir. Akım gereksinimi düşük yükler için giriş gerilimi 5V'a kadar düşebilir ancak büyük yükler için (yüksek akım) dropout voltajına göz önünde bulundurularak giriş geriliminin 6V değerinin altına düşmemesine dikkat edilmelidir.
Gerilim dönüşümleri %80-90 verimliliğe sahiptir ve giriş gerilimine bağlı çıkış akımları aşağıdaki grafikte gösterilmektedir.
Ürün Özeti
o Boyutlar: 1.9 ″ × 0.7 ″ (USB Micro-B konektör dahil )
o 16 MHz ATmega32U4 AVR mikroişlemci
o 32 KB flash (önyükleyici tarafından kullanılan 4 KB)
o 2,5 KB SRAM
o 1 KB EEPROM
o Full-speed USB (12 Mbps)
o Arduino uyumlu önyükleyici ile önceden yüklenmiş
o ATmega32U4'ün tüm I / O pinleri kompakt bir yapıdadır:
o Boardun iki yanında 26 genel amaçlı I/O pini mevcuttur
o 7 pin donanım PWM çıkışları olarak yapılandırılabilir
o Analog giriş olarak 12 pin yapılandırılabilir
o Kullanıcı tarafından kontrol edilebilir LEDler (3 adet)
o Yeniden başlatma tuşu
o USB'den veya harici bir kaynaktan beslenebilir
o Güç seçim devresi, güç kaynakları arasında kesintisiz geçiş
o Harici güç girişlerinde ters voltaj koruması
Pakete dahil olan parçalar:
A-Star 32U4 Mini SV
1×17-pin 0.1″ erkek header
2×3 header
Kaynaklar
A-Star 32U4 Mini SV, Microchip'ten (eski adı Atmel) gelen ATmega32U4'ü temel alan programlanabilir bir modüldür. Rakip ürünlerden farklı olarak, 5V-40V giriş gerilimleri arasında verimli bir şekilde çalıştırılmasına olanak sağlayan yerleşik step-down regülatörüne sahiptir. Regülatör çıkışı ise 5 volttur. Kompak yapıdaki A-Star 32U4 Mini SV kartı, mikrodenetleyicinin 26 pinini de ulaşımı sağlamaktadır. Bunlardan 7'si PWM çıkışı 12'si ise analog girişler olarak kullanılabilir. Ayrıca programlama mikro-USB arayüzünden ve önceden yüklemiş Arduino-uyumlu bootloader ile yapılabilir.
A-Star 32U4 Mini SV üzerinde, kartı daha da güçlendirmek ve kullanıcılar için çalışmayı kolaylaştırmak adına; USB mikro-B konektör, ISP headerı, reset butonu ve gösterge LEDleri gibi bazı bileşenler mevcuttur. A-star üzerinde Arduino Leonardo ve Micro üzerindeki işlemci vardır ve aynı saat freakansı ile çalışmaktadırlar.
A-Star 32U4 Mini SV farklı olan:
Her Mini kartı üzerinde harici beslemeden 5V kart besleme gerilimi üretecek bir anahtarlamalı güç regülatörü barındırmaktadır. Mini SV için bu regülatör 5V ile 40V arasında giriş voltajından 5V çıkış üreten bir 800 mA ISL85418 step-down (buck) anahtarlamalı güç kaynağıdır. Ayrıca güçlü bir besleme voltajı seçim devresi, anahtarlamalı regülatör veya USB gücü arasında kesintisiz geçişler sağlar ve aşırı akım ve ters voltaj koruması, kartın istenmeyen durumlara karşı korunmasına yardımcı olur.
Dropout voltaj değeri Mini SV'de dikkat edilmesi gereken önemli bir parametredir ve regülatör yükü arttıkça çekilen akım ve dropout voltaj değeri yükselecektir. Akım gereksinimi düşük yükler için giriş gerilimi 5V'a kadar düşebilir ancak büyük yükler için (yüksek akım) dropout voltajına göz önünde bulundurularak giriş geriliminin 6V değerinin altına düşmemesine dikkat edilmelidir.
Gerilim dönüşümleri %80-90 verimliliğe sahiptir ve giriş gerilimine bağlı çıkış akımları aşağıdaki grafikte gösterilmektedir.
Ürün Özeti
o Boyutlar: 1.9 ″ × 0.7 ″ (USB Micro-B konektör dahil )
o 16 MHz ATmega32U4 AVR mikroişlemci
o 32 KB flash (önyükleyici tarafından kullanılan 4 KB)
o 2,5 KB SRAM
o 1 KB EEPROM
o Full-speed USB (12 Mbps)
o Arduino uyumlu önyükleyici ile önceden yüklenmiş
o ATmega32U4'ün tüm I / O pinleri kompakt bir yapıdadır:
o Boardun iki yanında 26 genel amaçlı I/O pini mevcuttur
o 7 pin donanım PWM çıkışları olarak yapılandırılabilir
o Analog giriş olarak 12 pin yapılandırılabilir
o Kullanıcı tarafından kontrol edilebilir LEDler (3 adet)
o Yeniden başlatma tuşu
o USB'den veya harici bir kaynaktan beslenebilir
o Güç seçim devresi, güç kaynakları arasında kesintisiz geçiş
o Harici güç girişlerinde ters voltaj koruması
A-Star 32U4 Mini SV
1×17-pin 0.1″ erkek header
2×3 header
 |  | |
|---|---|---|
| A-Star 32U4 Micro | A-Star 32U4 Mini ULV A-Star 32U4 Mini LV A-Star 32U4 Mini SV | |
| Mikrodenetleyici | ATmega32U4 | ATmega32U4 |
| I/O pinleri | 18 | 26 |
| PWM çıkışları | 7 | 7 |
| Analog girişler | 8 | 12 |
| GND ulaşım noktaları | 2 | 4 |
| LED sayısı | 2 | 3 |
| Pushbuton | - | - |
| USB arayüz | var | var |
| Reset Buton | yok | var |
| Çalışma voltajı | 5.5 V to 15 V | ULV: 0.5 V to 5.5 V LV: 2.7 V to 11.8 V SV: 5 V to 40 V |
| Regülatör tipi | 5 V linear | 5 V switching ULV: step-up LV: step-up/step-down SV: step-down |
| Regüleli akım | 100 mA | ULV: 500 mA LV: 1 A SV: 800 mA |
| Boyutlar | 1″ × 0.6″ | 1.9″ × 0.7″ |
| Ağırlık | 1.3g | 3.4g |
Kaynaklar
Pololu A-Star 32U4 Kullanım Kılavuzu
Pinout diagram of the A-Star 32U4 Mini
Schematic diagram of the A-Star 32U4 Mini
Pololu A-Star 32U4 drivers for Windows (version 1.3.0.0)
3D model of the A-Star 32U4 Mini SV
