Pololu 1220

Baby Orangutan B-328 Robot Kontrol Kartı PL-1220

Ürün Kodu : 09.01.076.011
773,57 TL + KDV
928,29 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Baby Orangutan  B-328 Robot Kontrol Kartı

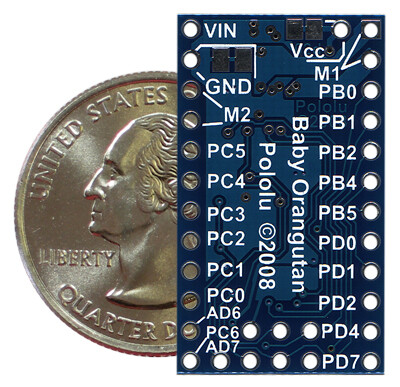

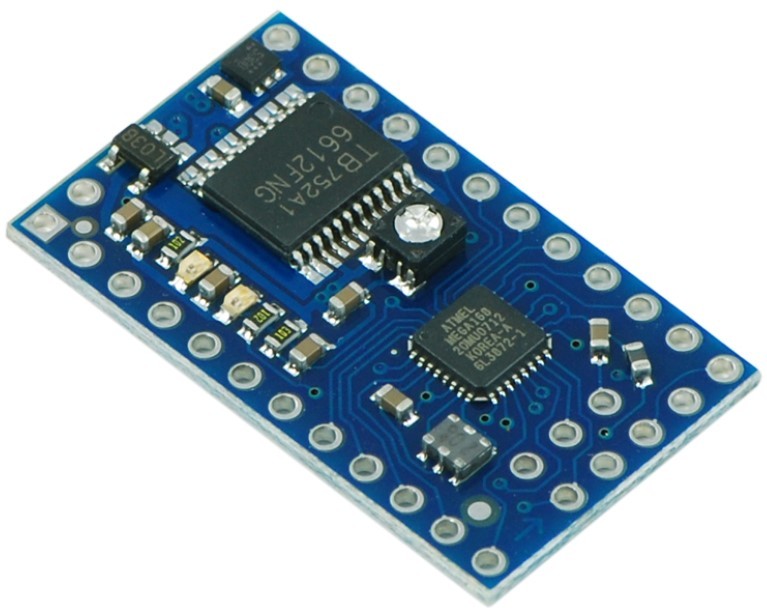

    Baby Orangutan, tüm komponentleri küçük bir kart (1.2 "x 0.7") üzerine yerleştirilmiş 24-pin DIP paket yapısına sahip bir kontrol kartıdır. Küçük robotlar için kompakt ve  yüksek performanslı bir yapıya sahiptir. Baby Orangutan,  orangutan robot kontrol ünitesinin en temel özelliklerini üzerinde barındırırken LCD ve sviçler gibi bileşenleri elimine eder. Bu amaca yönelik programlanabilir bir ATmega328P AVR mikrodenetleyici ve iki DC motorun doğrudan kontrolü için dual H köprüsü devrelerini barındırır. Kart üzerindeki entegre motor sürücüsü; Baby Orangutan B-328'i diğer üreticilerin benzer boyutlu mikrodenetleyici kartlarından ayırır. İki yerleşik gösterge LEDi, bir trimmer potansiyometre, 20 MHz rezonatör ve ters akü koruması donanımları, Bebek Orangutanın temel donanım özelliklerini tamamlar.
    Orangutan serisi Atmel’in güçlü AVR mikrodenetleyicileri üzeriene kurulduğundan, bu kartlar benzer kontrolör kartlarından çok daha yüksek performans sunar. Atmel Studio IDE ve WinAVR GCC C/C ++ derleyicisi gibi ücretsiz geliştirme yazılımı ve Pololu USB AVR Programlayıcı v2.1 gibi düşük maliyetli programlayıcılar, Baby Orangutan B-328'i üstün bir geliştirme platformu haline getirmektedir.

    Robotikle pek de ilgisi olmayan kullanıcılar için Baby Orangutan, büyüklüğü ve fiyatı nedeniyle AVR mikroişlemciler için harika bir başlangıç kartıdır. Kendi projenize başlamak için tek ihtiyacınız olan düşük maliyetli bir programlayıcı ve bir güç kaynağıdır. Temel bileşenler için alana ihtiyaç duymayacağınız için küçük bir breadboard üzerinde bile gelişmiş bir tasarıma sahip olabilirsiniz.



    Ürün  Özeti

    o  İşlemci: ATmega328P @ 20 MHz
    RAM : 2048 bayt
    Program belleği boyutu: 32 Kbayt
    o  Motor sürücüsü: TB6612FNG
    Motor kanalları: 2
    Kullanıcı I/O hatları: 18
    o  Tek bir I/O için maksimum akım: 40 mA
    Minimum çalışma voltajı: 5 V
    Maksimum çalışma voltajı: 13,5 V
    Maksimum PWM frekansı: 80 kHz

     Kart ölçüleri: 1.2 ″ × 0.7 ″
     İki yönlü motor bağlantı noktası, kanal başına ~ 1 A sürekli (3 A tepe) akım sağlayabilir!
     Programlanabilir 20 MHz Atmel ATmega328P AVR mikroişlemci (32 KB flash, 2 KB RAM, 1 KB EEPROM)
    o   16 adet dijital I / O ve 8 adet analog giriş kanalı olarak kullanılabilen 18 adet kullanıcı I/O hattı
    o   1 kullanıcı LED'i
    o   ADC7'ye bağlı kullanıcı potansiyometresi
    o   20 MHz harici rezonatör
    o   Kapsamlı kullanım kılavuzu
