A-Star 32U4 Mini ULV Geliştirme Kartı PL-3102
Ürün Kodu:
10.11.076.007Barkod:
10.11.076.007
(0)
2.197,43
TL
Havale fiyatı
:
2.131,50
TL
%
3
extra indirim
Favoriye Ekle
KoleksiyonFiyat Alarmı
Daha Fazla
3102Daha Fazla
Pololu Geliştirme Kartı

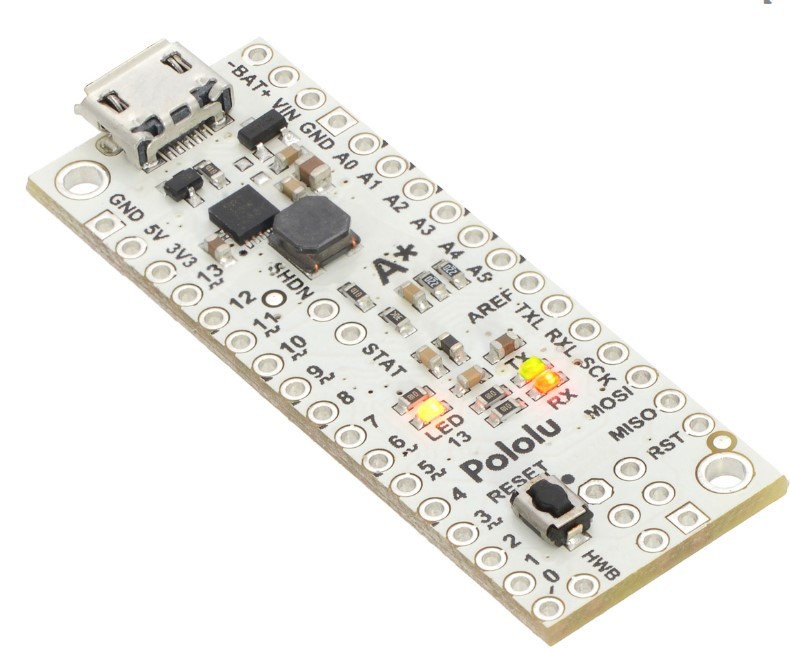

Pololu A-Star 32U4 Mini ULV
A-Star 32U4 Mini ULV
1×17-pin 0.1″ erkek header
2×3 header
Kaynaklar
A-Star 32U4 Mini ULV, Microchip'ten (eski adı Atmel) gelen ATmega32U4'ü temel alan programlanabilir bir modüldür. Rakip ürünlerden farklı olarak, 0.5V-5V giriş gerilimleri arasında verimli bir şekilde çalıştırılmasına olanak sağlayan yerleşik step-up gerilim yükselten regülatöre sahiptir. Regülatör çıkışı ise 5 volttur. Kompak yapıdaki A-Star 32U4 Mini ULV kartı, mikrodenetleyicinin 26 pinine de ulaşımı sağlamaktadır. Bunlardan 7'si PWM çıkışı 12'si ise analog girişler olarak kullanılabilir. Ayrıca programlama mikro-USB arayüzünden ve önceden yüklemiş Arduino-uyumlu bootloader ile yapılabilir.
A-Star 32U4 Mini ULV üzerinde, kartı daha da güçlendirmek ve kullanıcılar için çalışmayı kolaylaştırmak adına; USB mikro-B konektör, ISP headerı, reset butonu ve gösterge LEDleri gibi bazı bileşenler mevcuttur. A-star üzerinde Arduino Leonardo ve Arduino Micro üzerindeki işlemci vardır ve aynı saat frekansı ile çalışmaktadırlar.
A-Star 32U4 Mini ULV'de farklı olan:
Her Mini kartı üzerinde harici beslemeden 5V kart besleme gerilimi üretecek bir anahtarlamalı güç regülatörü barındırmaktadır. Mini ULV için bu regülatör 0.5V ile 5V arasında giriş voltajından 5V çıkış üreten bir TPS61202 switching step-up (boost) anahtarlamalı güç kaynağıdır. Kullanılan boost yapısı 1-3 Voltluk NiMH, NiCd, alkaline veya lityum pillerin kullanımına olanak sağlar. TPS61202'nin diğer bir özelliği giriş gerilimi 5V üzerine geçtiğinde 5.5Vin değerine kadar kararlı çalışmayı sağlayan down-regulation özelliğidir.
Ayrıca güçlü bir besleme voltajı seçim devresi, anahtarlamalı regülatör veya USB gücü arasında kesintisiz geçişler sağlar ve aşırı akım ve ters voltaj koruması, kartın istenmeyen durumlara karşı korunmasına yardımcı olur.
A-Star’ın mikrodenetleyici ve LED'ler de dahil olmak üzere bileşenleri tipik uygulamalarda 30 mA - 40 mA çekmektedir. Regülatörün, ortam geriliminin yanı sıra giriş voltajına bağlı olan maksimum çıkış akımının geri kalanı diğer aygıtlara güç sağlamak için kullanılabilir. Aşağıdaki grafik, voltaj regülatörünün aşırı sıcaklık korumasının tipik olarak birkaç saniye sonra devreye girdiği çıkış akımlarını gösterir. Bu akımlar, regülatörün kapasitesinin sınırını temsil eder ve uzun süre sürdürülemez. Maksimum sürekli regülatör çıkış akımı için iyi bir tahmin, grafikte gösterilen değerlerin% 60 ila% 70'idir.
Gerilim dönüşümleri %80-90 verimliliğe sahiptir ve giriş gerilimine bağlı çıkış akımları aşağıdaki grafikte gösterilmektedir.
Ürün Özeti
o Boyutlar: 1.9 ″ × 0.7 ″ (USB Micro-B konektör dahil )
o 16 MHz ATmega32U4 AVR mikroişlemci
o 32 KB flash (önyükleyici tarafından kullanılan 4 KB)
o 2,5 KB SRAM
o 1 KB EEPROM
o Full-speed USB (12 Mbps)
o Arduino uyumlu önyükleyici ile önceden yüklenmiş
o ATmega32U4'ün tüm I / O pinleri kompakt bir yapıdadır:
o Boardun iki yanında 26 genel amaçlı I/O pini mevcuttur
o 7 pin, donanım PWM çıkışı olarak yapılandırılabilir
o Analog giriş olarak 12 pin yapılandırılabilir
o Kullanıcı tarafından kontrol edilebilir LEDler (X3)
o Yeniden başlatma tuşu
o USB'den veya harici bir kaynaktan beslenebilir
o Güç seçim devresi, güç kaynakları arasında kesintisiz geçiş
o Harici güç girişlerinde ters voltaj koruması
Pakete dahil olan parçalar:A-Star 32U4 Mini ULV üzerinde, kartı daha da güçlendirmek ve kullanıcılar için çalışmayı kolaylaştırmak adına; USB mikro-B konektör, ISP headerı, reset butonu ve gösterge LEDleri gibi bazı bileşenler mevcuttur. A-star üzerinde Arduino Leonardo ve Arduino Micro üzerindeki işlemci vardır ve aynı saat frekansı ile çalışmaktadırlar.
A-Star 32U4 Mini ULV'de farklı olan:
Her Mini kartı üzerinde harici beslemeden 5V kart besleme gerilimi üretecek bir anahtarlamalı güç regülatörü barındırmaktadır. Mini ULV için bu regülatör 0.5V ile 5V arasında giriş voltajından 5V çıkış üreten bir TPS61202 switching step-up (boost) anahtarlamalı güç kaynağıdır. Kullanılan boost yapısı 1-3 Voltluk NiMH, NiCd, alkaline veya lityum pillerin kullanımına olanak sağlar. TPS61202'nin diğer bir özelliği giriş gerilimi 5V üzerine geçtiğinde 5.5Vin değerine kadar kararlı çalışmayı sağlayan down-regulation özelliğidir.
Ayrıca güçlü bir besleme voltajı seçim devresi, anahtarlamalı regülatör veya USB gücü arasında kesintisiz geçişler sağlar ve aşırı akım ve ters voltaj koruması, kartın istenmeyen durumlara karşı korunmasına yardımcı olur.
A-Star’ın mikrodenetleyici ve LED'ler de dahil olmak üzere bileşenleri tipik uygulamalarda 30 mA - 40 mA çekmektedir. Regülatörün, ortam geriliminin yanı sıra giriş voltajına bağlı olan maksimum çıkış akımının geri kalanı diğer aygıtlara güç sağlamak için kullanılabilir. Aşağıdaki grafik, voltaj regülatörünün aşırı sıcaklık korumasının tipik olarak birkaç saniye sonra devreye girdiği çıkış akımlarını gösterir. Bu akımlar, regülatörün kapasitesinin sınırını temsil eder ve uzun süre sürdürülemez. Maksimum sürekli regülatör çıkış akımı için iyi bir tahmin, grafikte gösterilen değerlerin% 60 ila% 70'idir.
Gerilim dönüşümleri %80-90 verimliliğe sahiptir ve giriş gerilimine bağlı çıkış akımları aşağıdaki grafikte gösterilmektedir.
Ürün Özeti
o Boyutlar: 1.9 ″ × 0.7 ″ (USB Micro-B konektör dahil )
o 16 MHz ATmega32U4 AVR mikroişlemci
o 32 KB flash (önyükleyici tarafından kullanılan 4 KB)
o 2,5 KB SRAM
o 1 KB EEPROM
o Full-speed USB (12 Mbps)
o Arduino uyumlu önyükleyici ile önceden yüklenmiş
o ATmega32U4'ün tüm I / O pinleri kompakt bir yapıdadır:
o Boardun iki yanında 26 genel amaçlı I/O pini mevcuttur
o 7 pin, donanım PWM çıkışı olarak yapılandırılabilir
o Analog giriş olarak 12 pin yapılandırılabilir
o Kullanıcı tarafından kontrol edilebilir LEDler (X3)
o Yeniden başlatma tuşu
o USB'den veya harici bir kaynaktan beslenebilir
o Güç seçim devresi, güç kaynakları arasında kesintisiz geçiş
o Harici güç girişlerinde ters voltaj koruması
A-Star 32U4 Mini ULV
1×17-pin 0.1″ erkek header
2×3 header
 |  | |
|---|---|---|
| A-Star 32U4 Micro | A-Star 32U4 Mini ULV A-Star 32U4 Mini LV A-Star 32U4 Mini SV | |
| Mikrodenetleyici | ATmega32U4 | ATmega32U4 |
| I/O pinleri | 18 | 26 |
| PWM çıkışları | 7 | 7 |
| Analog girişler | 8 | 12 |
| GND ulaşım noktaları | 2 | 4 |
| LED sayısı | 2 | 3 |
| Pushbuton | - | - |
| USB arayüz | var | var |
| Reset Buton | yok | var |
| Çalışma voltajı | 5.5 V to 15 V | ULV: 0.5 V to 5.5 V LV: 2.7 V to 11.8 V SV: 5 V to 40 V |
| Regülatör tipi | 5 V linear | 5 V switching ULV: step-up LV: step-up/step-down SV: step-down |
| Regüleli akım | 100 mA | ULV: 500 mA LV: 1 A SV: 800 mA |
| Boyutlar | 1″ × 0.6″ | 1.9″ × 0.7″ |
| Ağırlık | 1.3g | 3.4g |
