A-Star 32U4 Micro Geliştirme Kartı PL-3101
Ürün Kodu:
10.11.076.003Barkod:
10.11.076.003
(0)
932,97
TL
Havale fiyatı
:
904,98
TL
%
3
extra indirim
KoleksiyonFiyat Alarmı
Daha Fazla
3101Daha Fazla
Pololu Geliştirme Kartı

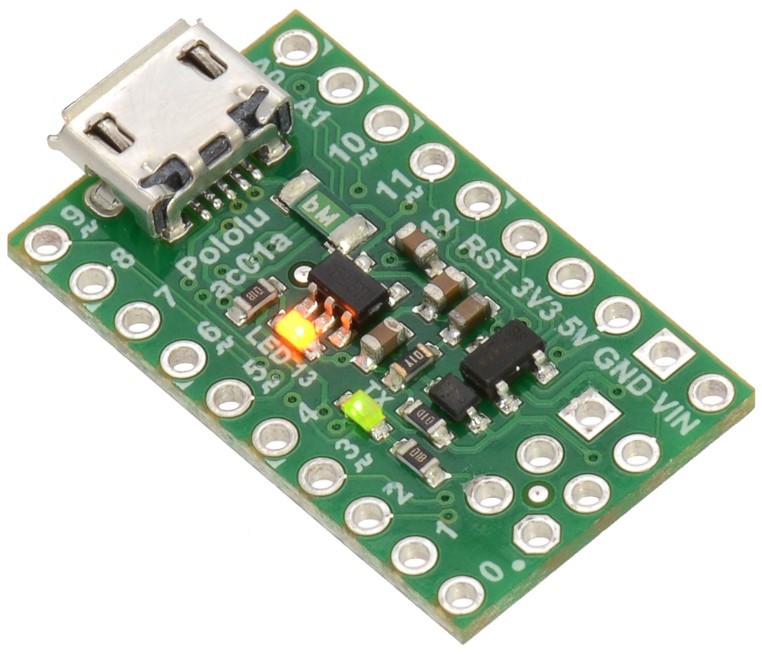

Pololu A-Star 32U4 Micro
Pololu A-Star 32U4 Micro; 32 KB flash program hafızası, 2,5 KB RAM ve dahili USB işlevselliğine sahip olan Microchip'ten (eski adı Atmel) ATmega32U4 AVR mikroişlemcisine dayanan genel amaçlı bir mikrodenetleyici kartıdır. A-Star'ın (kısa hali A*'dır) çevresel birimleri 16 MHz'lik bir rezonatör, bir USB Micro-B konektörü, bir "in-system" programlama (ISP) başlığı ve bir çift gösterge LED'i olarak özetlenebilir. Bir voltaj regülatörü ve besleme geçiş devresi kartın USB veya harici 5.5 V ila 15 V kaynağından güç almasına izin verirken, USB VBUS beslemesinde sıfırlanabilir bir PTC sigortası ve VIN'deki ters koruma kartın yanlışlıkla hasar görmesini önler.
A-Star 32U4 Micro, 7'si PWM çıkışı ve 8'si analog giriş bir başka 3'ü de 6-pinli ISP headerından ulaşabilecek şekilde (toplam GPIO sayısı 15'tir) olan iki sıra halinde pinlere sahiptir.
A-Star 32U4, Arduino Leonardo ve Arduino Micro ile aynı mikrodenetleyiciyi kullanır ve aynı frekansta çalışır. Böylelikle A* 32U4 Micro tıpkı Arduino mikrodenetleyici kartları gibi güçlü bir kart haline gelir! Her ne kadar daha büyük boardlar fazladan I/O pinine sahip olsa da A-Star 32U4 Micro, Arduino Micro'nun yarısı kadar bir alana yerleştirilebilir ve standart tam boyutlu bir Arduino kartının da sadece %11'i kadar bir alanı kaplar (Aşağıdaki resim en baştan sona sırasıyla: Pololu A-Star 32U4 Micro, Pololu A-Star 32U4 Mini SV, Arduino Micro, and Arduino Leonardo).
Uyarı : Pololu A-Star 32U4 Micro, bilgisayar bağlantısı için bir USB A'dan Mikro-B'ye bağlantı kablosu (dahil değildir) gerektirir!
Ürün Özeti
o Boyutlar: 1 ″ × 0.6 ″ (USB Micro-B konektör dahil 1.05 ″ × 0.6 ″)
o Programlanabilir 16 MHz ATmega32U4 AVR mikroişlemci
o 32 KB flash (bootloader tarafından kullanılan 4 KB'ı kullanılmaktadır.)
o 2,5 KB SRAM
o 1 KB EEPROM
o USB portu (12 Mbps)
o Arduino uyumlu önyükleyici (bootloader) ile önceden yüklenmiş (harici programlayıcı gerekmez)
o Küçük bir paket içinde çok sayıda I/O pini
o 15 genel amaçlı I/O pini
o ISP header dan erişimli 3 IO pini
o PWM çıkışları (7 pin için)
o Analog girişler (8 pin için)
o 2 kullanıcı kontrollü LED
o USB veya harici 5.5 V ile 15 V kaynağından beslenebilme
o VBUS beslemesinde PTC sigortası
o VIN kaynağında ters voltaj koruması
o Harici bir programlayıcı ile kullanım için 6-pinli ISP başlığı
Pakete dahil olan parçalar:
A-Star 32U4 Micro
1×20-pin 0.1″ erkek header
2×3 header
Kaynaklar
Pololu A-Star 32U4 Kullanım Kılavuzu
A-Star 32U4 Micro için Şematik Diyagram
A-Star 32U4 Micro için Pin Dizilimi Diyagramı
A-Star 32U4 Micro için boyutlar
a-star-windows-drivers 1.3.0.0
Pololu A-Star 32U4 Micro; 32 KB flash program hafızası, 2,5 KB RAM ve dahili USB işlevselliğine sahip olan Microchip'ten (eski adı Atmel) ATmega32U4 AVR mikroişlemcisine dayanan genel amaçlı bir mikrodenetleyici kartıdır. A-Star'ın (kısa hali A*'dır) çevresel birimleri 16 MHz'lik bir rezonatör, bir USB Micro-B konektörü, bir "in-system" programlama (ISP) başlığı ve bir çift gösterge LED'i olarak özetlenebilir. Bir voltaj regülatörü ve besleme geçiş devresi kartın USB veya harici 5.5 V ila 15 V kaynağından güç almasına izin verirken, USB VBUS beslemesinde sıfırlanabilir bir PTC sigortası ve VIN'deki ters koruma kartın yanlışlıkla hasar görmesini önler.
A-Star 32U4 Micro, 7'si PWM çıkışı ve 8'si analog giriş bir başka 3'ü de 6-pinli ISP headerından ulaşabilecek şekilde (toplam GPIO sayısı 15'tir) olan iki sıra halinde pinlere sahiptir.
A-Star 32U4, Arduino Leonardo ve Arduino Micro ile aynı mikrodenetleyiciyi kullanır ve aynı frekansta çalışır. Böylelikle A* 32U4 Micro tıpkı Arduino mikrodenetleyici kartları gibi güçlü bir kart haline gelir! Her ne kadar daha büyük boardlar fazladan I/O pinine sahip olsa da A-Star 32U4 Micro, Arduino Micro'nun yarısı kadar bir alana yerleştirilebilir ve standart tam boyutlu bir Arduino kartının da sadece %11'i kadar bir alanı kaplar (Aşağıdaki resim en baştan sona sırasıyla: Pololu A-Star 32U4 Micro, Pololu A-Star 32U4 Mini SV, Arduino Micro, and Arduino Leonardo).
Uyarı : Pololu A-Star 32U4 Micro, bilgisayar bağlantısı için bir USB A'dan Mikro-B'ye bağlantı kablosu (dahil değildir) gerektirir!
Ürün Özeti
o Boyutlar: 1 ″ × 0.6 ″ (USB Micro-B konektör dahil 1.05 ″ × 0.6 ″)
o Programlanabilir 16 MHz ATmega32U4 AVR mikroişlemci
o 32 KB flash (bootloader tarafından kullanılan 4 KB'ı kullanılmaktadır.)
o 2,5 KB SRAM
o 1 KB EEPROM
o USB portu (12 Mbps)
o Arduino uyumlu önyükleyici (bootloader) ile önceden yüklenmiş (harici programlayıcı gerekmez)
o Küçük bir paket içinde çok sayıda I/O pini
o 15 genel amaçlı I/O pini
o ISP header dan erişimli 3 IO pini
o PWM çıkışları (7 pin için)
o Analog girişler (8 pin için)
o 2 kullanıcı kontrollü LED
o USB veya harici 5.5 V ile 15 V kaynağından beslenebilme
o VBUS beslemesinde PTC sigortası
o VIN kaynağında ters voltaj koruması
o Harici bir programlayıcı ile kullanım için 6-pinli ISP başlığı
Pakete dahil olan parçalar:
A-Star 32U4 Micro
1×20-pin 0.1″ erkek header
2×3 header
 |  | |
|---|---|---|
| A-Star 32U4 Micro | A-Star 32U4 Mini ULV A-Star 32U4 Mini LV A-Star 32U4 Mini SV | |
| Mikrodenetleyici | ATmega32U4 | ATmega32U4 |
| I/O pinleri | 18 | 26 |
| PWM çıkışları | 7 | 7 |
| Analog girişler | 8 | 12 |
| GND ulaşım noktaları | 2 | 4 |
| LED sayısı | 2 | 3 |
| Pushbuton | - | - |
| USB arayüz | var | var |
| Reset Buton | yok | var |
| Çalışma voltajı | 5.5 V to 15 V | ULV: 0.5 V to 5.5 V LV: 2.7 V to 11.8 V SV: 5 V to 40 V |
| Regülatör tipi | 5 V linear | 5 V switching ULV: step-up LV: step-up/step-down SV: step-down |
| Regüleli akım | 100 mA | ULV: 500 mA LV: 1 A SV: 800 mA |
| Boyutlar | 1″ × 0.6″ | 1.9″ × 0.7″ |
| Ağırlık | 1.3g | 3.4g |
Kaynaklar
Pololu A-Star 32U4 Kullanım Kılavuzu
A-Star 32U4 Micro için Şematik Diyagram
A-Star 32U4 Micro için Pin Dizilimi Diyagramı
A-Star 32U4 Micro için boyutlar
a-star-windows-drivers 1.3.0.0
