Raspberry Pi için 10.3 inch Esnek E-Ink ( E-Paper ) HAT, 1872×1404, 16712

Ürün Kodu : T9726
8.200,91 TL + KDV
9.841,10 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Raspberry Pi için Waveshare 10.3 inch Esnek E-Ink ( E-Paper ) HAT, USB/SPI/I80/I2C  Haberleşme


    E-paper Ekran nedir?

    E-paper ekranlar, Microencapsulated Electrophoretic Display, MED teknolojisi ile çalışır. Bu teknolojide ilk adım, yüklü renk pigmentlerinin şeffaf yağda asılı kaldığı ve elektronik yüke bağlı olarak hareket edeceği küçük küreler yaratmaktır. E-paper ekran, ortam ışığını yansıtarak örüntüler gösterir, bu nedenle arka plan ışığı gereksinimi yoktur. Ortam ışığı altında, E-kağıt ekranı, 180 derecelik geniş görüş açısıyla yüksek görünürlüğe sahiptir. E-okuma için ideal seçimdir.

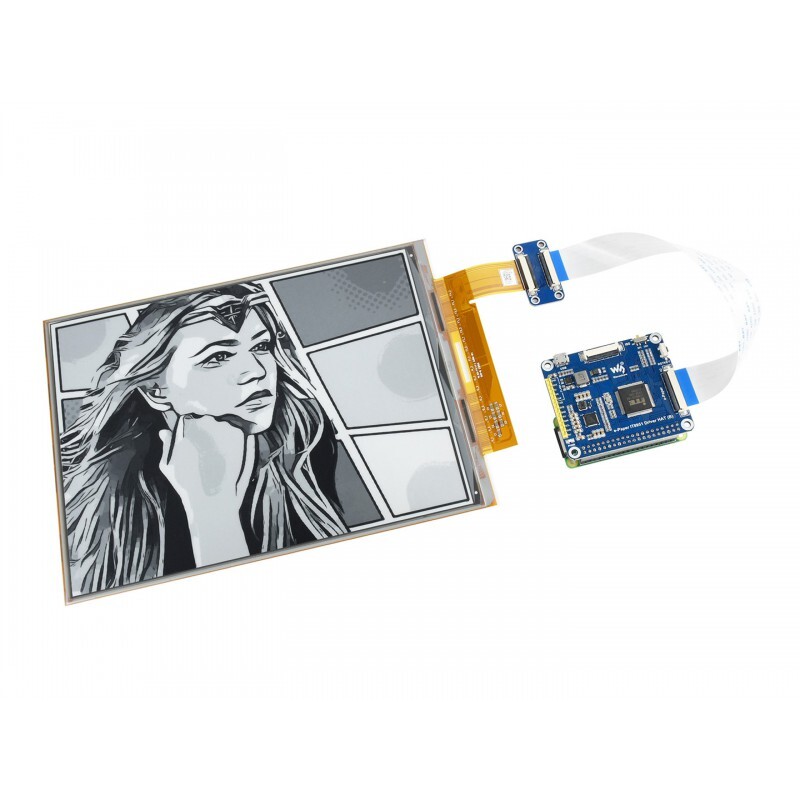

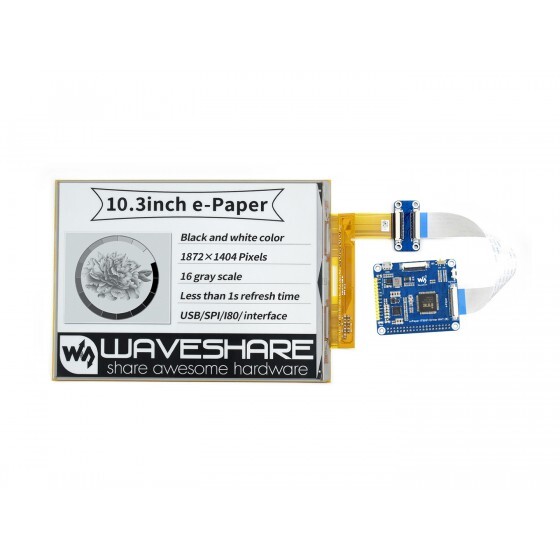

    Waveshare e-paper ( E-Ink) 10.3 inç bükülebilir HAT ekran;1872×1404 çözünürlük, IT8951 gömülü denetleyici, USB/SPI/I80/I2C haberleşme arabirimi üzerinden iletişim ve kısmi yenilemeyi (refresh) destekler.

    Piyasadaki diğer e-Paper panellere göre zarar görmeden bükülmeye imkan verir, daha ince ve daha hafiftir.

    Ultra düşük güç tüketimi, geniş görüş açıs gibi özellikleriyle endüstriyel aletler, akıllı giyilebilir cihazlar vb. kavisli yüzeylere uyum gösterebilen ekranların  gerekli olduğu uygulamalar için ideal bir seçimdir.


    o  Esnek e-Kağıt, ekran bölümü bükülebilir (FPC bölümünü bükmeyin)!

    o  Arka ışık yoktur, güç kesildiğinde bile son içeriği uzun süre görüntülemeye devam eder!

    o  Ultra düşük güç tüketimi, temel olarak güç yalnızca yenileme(refresh) için gereklidir

    o  Raspberry Pi serisi kartlar için uygun Raspberry Pi 40PIN GPIO arayüz tasarımına dayalıdır.

    o  Raspberry Pi/Nucleo, vb. kartlarla bağlantı için USB/SPI/I80/I2C arabirimi.

    o  Geliştirme kaynakları ve kılavuzla birlikte gelir ( Raspberry Pi/Jetson Nano/Arduino/STM32 için örnekler)

    NOT: 10,3 inç e-Paper'ın ekranı büyük olduğundan, cam panel ve FPC kırılgandır, lütfen geliştirme için kullanırken dikkatli olun.

    ÖZET


    o  Çalışma gerilimi: 5V

    o  Arayüz: USB/SPI/I80/I2C

    o  Ana hat boyutu: 227,7 mm × 165,8 mm × 0,647 mm

    o  Ekran boyutu: 209,664 mm × 157,248 mm

    o  Nokta aralığı: 0,112 mm × 0,112 mm

    o  Çözünürlük: 1872 × 1404

    o  Ekran rengi: siyah, beyaz

    o  Gri skala: 2-16 (1-4 bit)

    o  Tam yenileme süresi: 450ms

    o  Toplam yenileme gücü: 1,2 W(tipik)

    o  Toplam bekleme gücü: 0,1 W(tipik)

    o  Görüş açısı: >170°






    Paket İçeriği

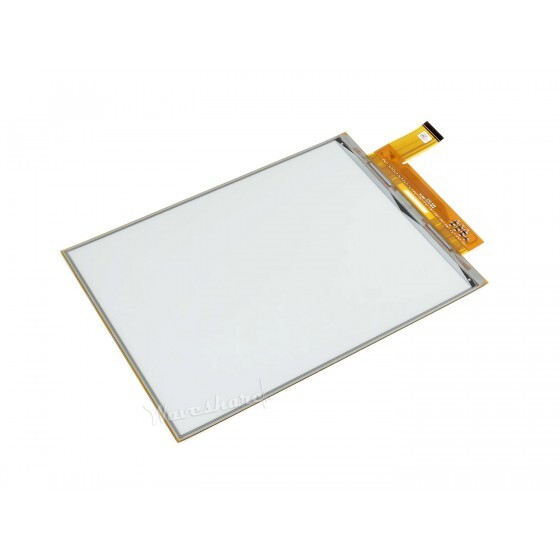

    1. 10.3inch e-Paper (D) x1

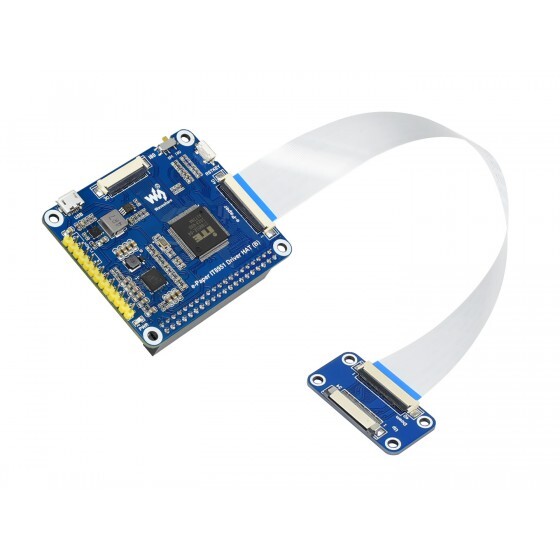

    2. e-Paper IT8951 Driver HAT (B) x1

    3. 10.3inch e-Paper Adapter x1

    4. 40PIN FFC (same side contact) x1

    5. USB type A plug to micro B plug cable x1

    6. PH2.0 20cm 8Pin x1

    7. RPi screws pack (2pcs) x1



    Bağlantılar


    o  Tüm gerekli dökümanları barındıran Wiki sayfası için tıklayınız!
