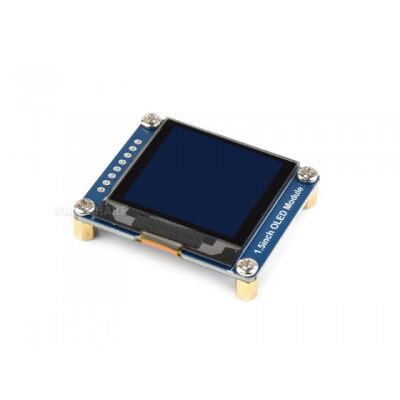

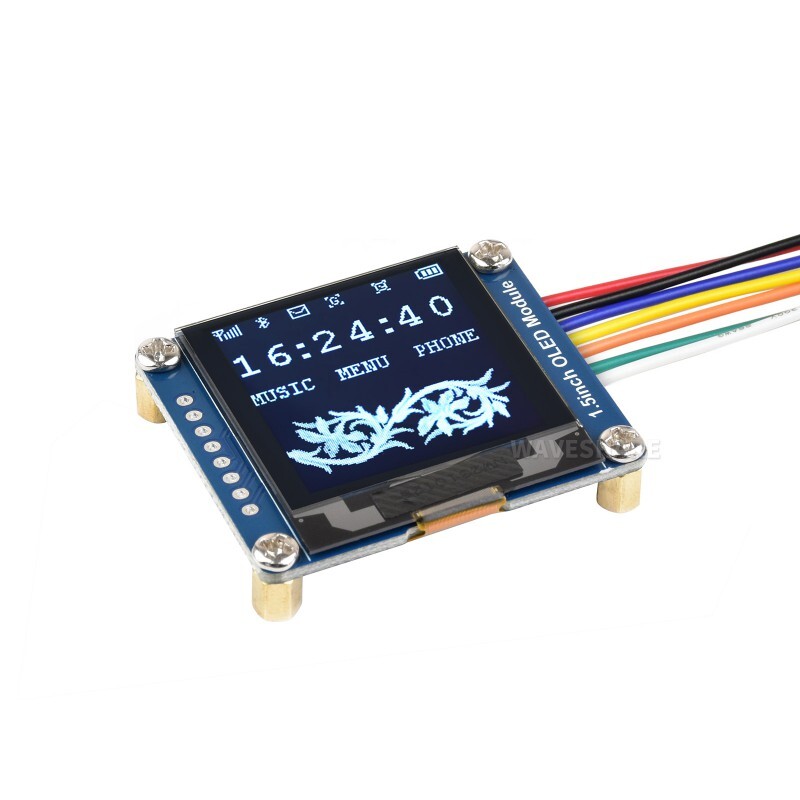

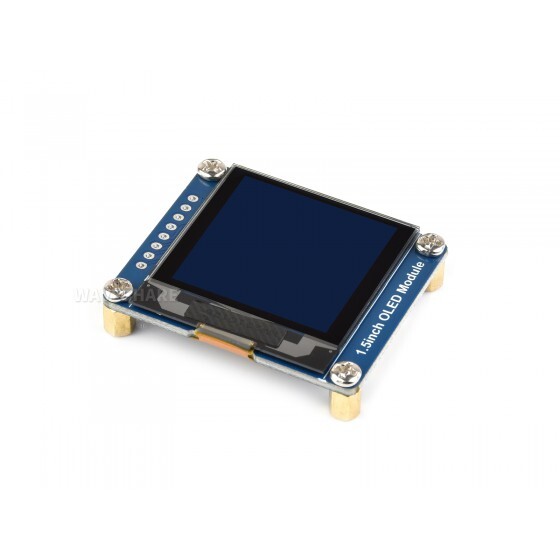

Waveshare 1.5 inç OLED Ekran - 128x128, 16 Grayscale, SPI/I2C, 13992

Öne Çıkan Özellikler

• 128x128 piksel yüksek çözünürlük

• 16 seviyeli gri tonlama desteği

• Geniş görüş açısı ile net görüntü performansı

• SPI ve I2C haberleşme protokollerini destekler

• Dahili kontrolcü sayesinde kolay kullanım

• Arduino ve diğer mikrodenetleyici platformlarıyla uyumlu

• Düşük güç tüketimi ve yüksek görüntü kalitesi

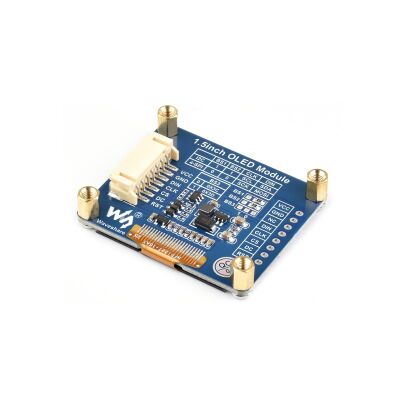

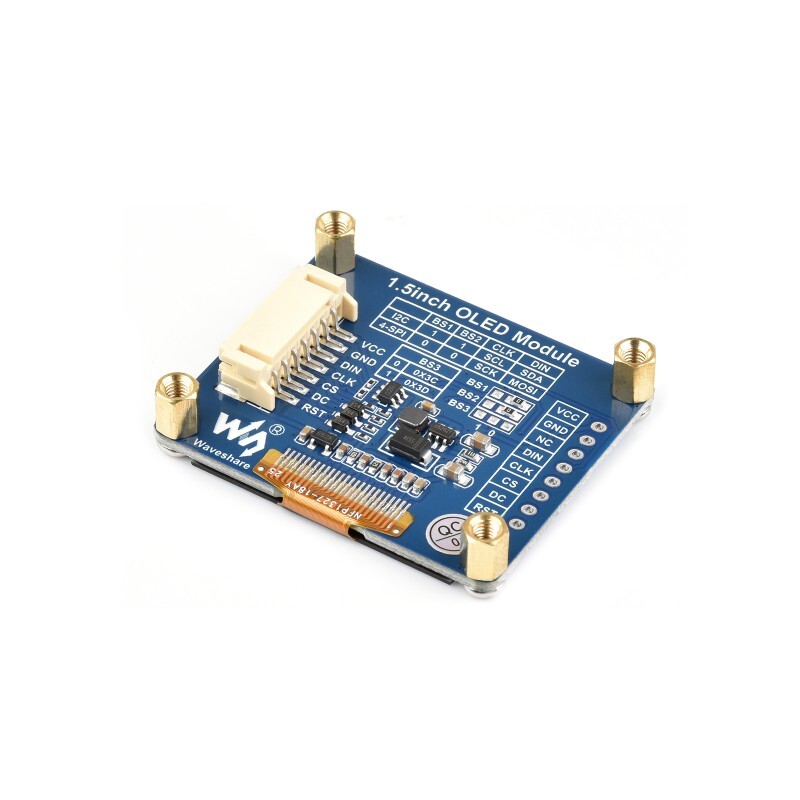

Pin Bağlantıları

• VCC: 3.3V - 5V güç besleme girişi

• GND: Toprak (GND) bağlantısı

• DIN: Seri veri giriş pini

• CLK: Saat (Clock) sinyali giriş pini

• CS: Çip seçme pini (aktif düşük)

• DC: Veri ve komut seçimi pini (Veri için yüksek, komut için düşük)

• RST: Modülü sıfırlama pini (aktif düşük)

Desteklenen Haberleşme Modları

4 Pin SPI Modu

• BS: 0 konumuna ayarlanır.

• CS: Çip seçme pini olarak kullanılır.

• DC: Veri veya komut seçimini sağlar.

• DIN: MOSI (Master Out Slave In) veri hattı olarak çalışır.

• CLK: SCK (Serial Clock) saat hattı olarak kullanılır.

I2C Modu

• BS: 1 konumuna ayarlanır.

• CS: Kullanılmaz (NC).

• DC: I2C adres seçim pini olarak görev yapar.

• DIN: SDA veri hattı olarak kullanılır.

• CLK: SCL saat hattı olarak kullanılır.

Teknik Özellikler

• Sürücü Entegresi: SSD1327

• Haberleşme Arayüzü: SPI / I2C

• Ekran Rengi: Beyaz

• Gri Tonlama Seviyesi: 16

• Çözünürlük: 128 x 128 piksel

• Görüş Açısı: 160° üzeri

• Çalışma Gerilimi: 3.3V / 5V

• Modül Boyutları: 44.5 x 37 mm
