Raspberry Pi HQ Kamera, CS - C Monteli, IMX477R, 12.3Mp
Raspberry Pi HQ Kamera - CS - C Monteli, IMX477R, 12.3Mp
Raspberry Pi Yüksek Kaliteli Kamera (HQ Camera), Raspberry Pi tarafından geliştirilen en gelişmiş kamera modülüdür ve önceki Kamera Modülü v2’ye kıyasla hem çözünürlük hem de ışık hassasiyeti açısından ciddi iyileştirmeler sunar. 12,3 megapiksellik görüntü sensörü, 8 MP’lik önceki nesle göre piksel başına yaklaşık %50 daha büyük aktif alan sağlayarak düşük ışık koşullarında belirgin şekilde daha yüksek performans elde edilmesini mümkün kılar.
Modül; C-mount ve CS-mount lenslerle doğrudan uyumlu olacak şekilde tasarlanmıştır. Farklı optik standartlar ise üçüncü parti lens adaptörleri aracılığıyla kullanılabilir. Bu esneklik, özel optik gereksinimleri olan projelerde geniş bir lens ekosisteminden yararlanılmasına olanak tanır.
Yüksek Kaliteli Kamera; güvenlik sistemleri, endüstriyel görüntüleme, makine görüşü ve görsel doğruluğun kritik olduğu tüketici uygulamaları için, Kamera Modülü v2’ye güçlü bir alternatif olarak konumlandırılmıştır. En güncel Raspberry Pi OS sürümü kullanıldığında, Raspberry Pi 1 Model B’den itibaren tam boyutlu CSI kamera konnektörüne sahip tüm Raspberry Pi modelleriyle uyumludur.
İlk nesil CSI konektörü bulunmayan Raspberry Pi Zero modelleri hariçtir; daha yeni Zero modellerinde ise ayrıca satılan kamera adaptör FPC kablosu gereklidir.
Donanım ve Paket İçeriği

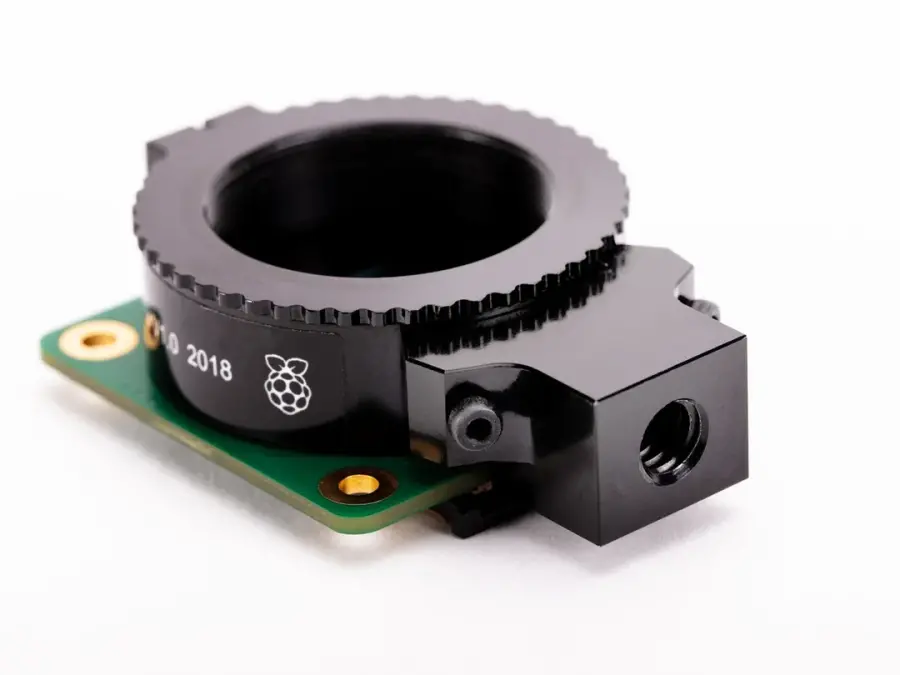

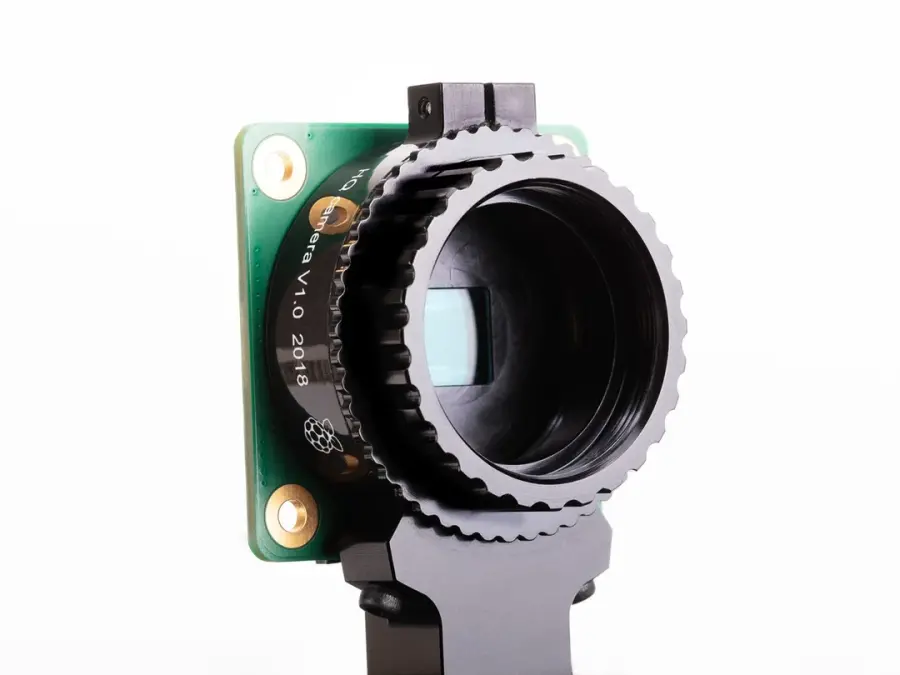

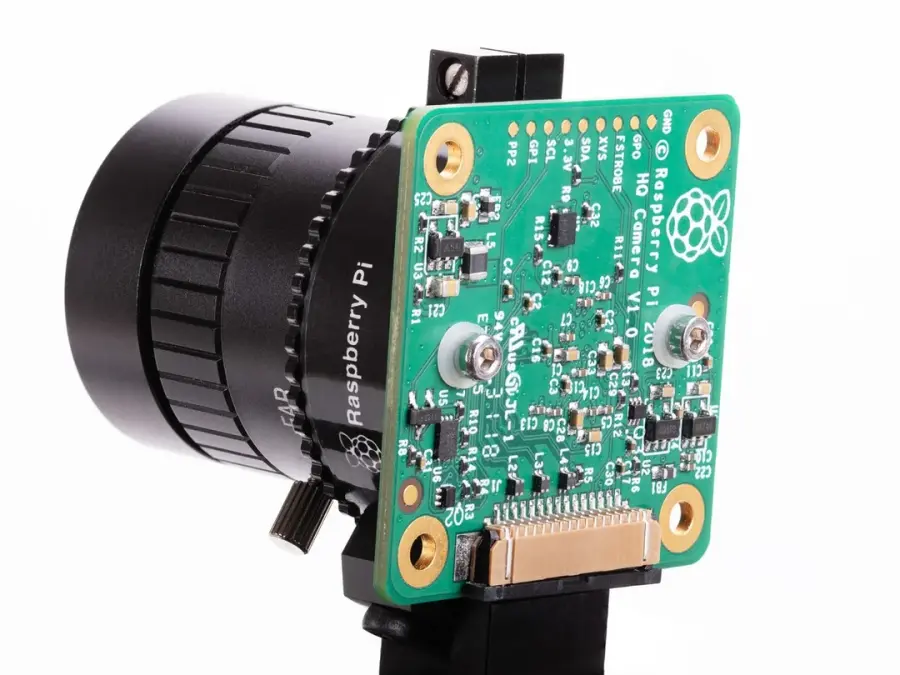

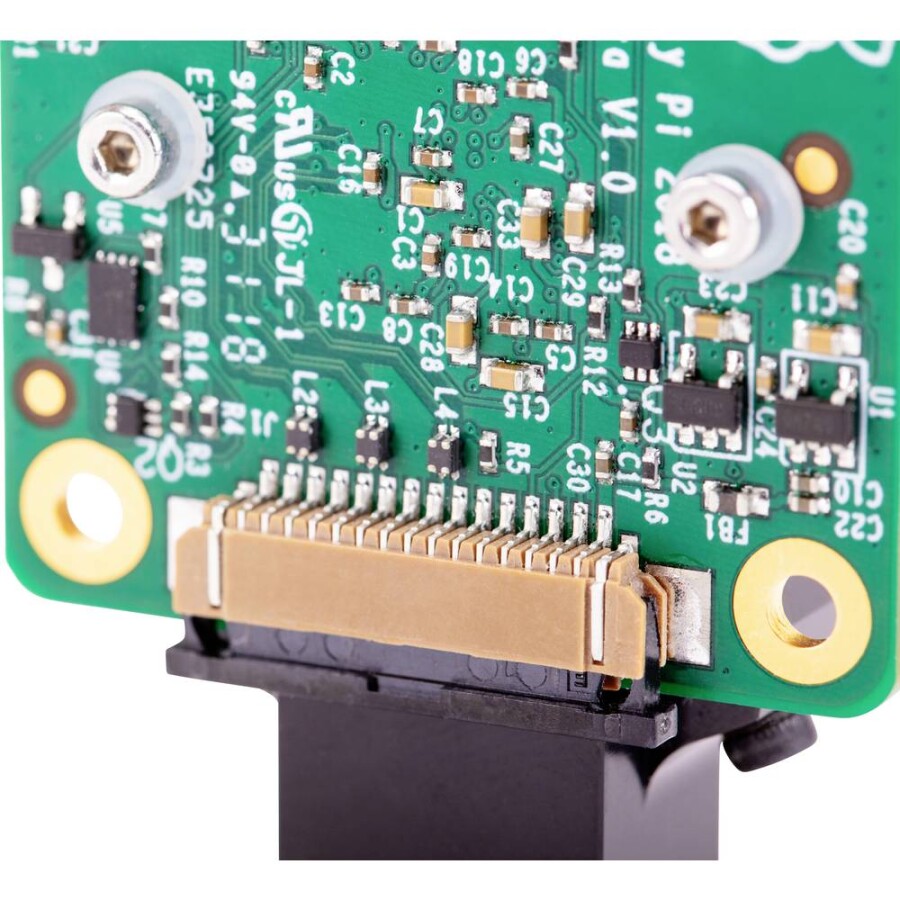

Paket; Sony IMX477R görüntü sensörünü barındıran kamera PCB’sini, Raspberry Pi bağlantısı için 200 mm FPC şerit kabloyu, entegre 1/4”-20 tripod yuvasına sahip işlenmiş alüminyum lens montaj gövdesini, odak ayar halkasını ve C–CS montaj adaptörünü içerir.
Raspberry Pi HQ Kamera Teknik Özellikler
Görüntü Sensörü: Sony IMX477R, arkadan aydınlatmalı (BSI), istifli CMOS
Çözünürlük: 12,3 megapiksel
Sensör Diyagonali: 7,9 mm
Piksel Boyutu: 1,55 µm × 1,55 µm
Çıkış Formatları: RAW12 / RAW10 / RAW8, COMP8
Arka Odak Mesafesi: Ayarlanabilir (12,5 mm – 22,4 mm)
Lens Standartları:
C-mount
CS-mount (C–CS adaptör dahil)
IR Kesme Filtresi: Entegre
IR hassasiyeti için çıkarılabilir
⚠️ Çıkarıldığında geri döndürülemez
Şerit Kablo Uzunluğu: 200 mm
Tripod Bağlantısı: 1/4”-20
Raspberry Pi HQ Kamera Sertifikasyon ve Uyumluluk
FCC 47 CFR Part 15, Subpart B – Class B Dijital Cihaz
Elektromanyetik Uyumluluk (EMC) Direktifi 2014/30/EU
Zararlı Maddelerin Kısıtlanması (RoHS) Direktifi 2011/65/EU
Raspberry Pi Kameralar Karşılaştırma Tablosu
| Raspberry Pi Kamera Modül 2 | Raspberry Pi Kamera Modül 3 | Raspberry Pi Kamera Modül 3 Geniş Açı | Raspberry Pi HQ Kamera | |
|---|---|---|---|---|
| Boyut | 25x24x9mm | 25x24x11.5mm | 25x24x12.4mm | 38x38x18.4mm (lensler hariç ) |
| Ağırlık | 3g | 4g | 4g | |
| Çözünürlük | 8 Megapiksel | 11.9 Megapiksel | 11.9 Megapiksel | 12.3 Megapiksel |
| Video modları | 1080p47, 1640 × 1232p41, 640 × 480p206 | 2304 × 1296p56, 2304 × 1296p30 HDR, 1536 × 864p120 | 2304 × 1296p56, 2304 × 1296p30 HDR, 1536 × 864p120 | 2028 × 1080p50, 2028 × 1520p40, 1332 × 990p120 |
| Sensör | Sony IMX219 | Sony IMX708 | Sony IMX708 | Sony IMX477 |
| Sensor Çözünürlük | 3280 × 2464 piksel | 4608 x 2592 piksel | 4608 x 2592 piksel | 4056 x 3040 piksel |
| Sensör Görüntü Alanı | 3.68 x 2.76 mm (4.6 mm diyagonal) | 6.45 x 3.63mm (7.4mm diyagonal) | 6.45 x 3.63mm (7.4mm diyagonal) | 6.287mm x 4.712 mm (7.9mm diyagonal) |
| Piksel Boyutu | 1.12 µm x 1.12 µm | 1.4 µm x 1.4 µm | 1.4 µm x 1.4 µm | 1.55 µm x 1.55 µm |
| Optik Boyut | 1/4" | 1/2.43" | 1/2.43" | 1/2.3" |
| Odak | Ayarlanabilir | Otomatik | Otomatik | Ayarlanabilir |
| Alan derinliği | Yaklaşık 10 cm ila ∞ | Yaklaşık 10 cm ila ∞ | Yaklaşık 5 cm ila ∞ | - |
| Odak uzaklığı | 3.04 mm | 4.74 mm | 2.75 mmm | Lense bağlıdır |
| Yatay Görüş Alanı (FoV) | 62.2 derece | 66 derece | 102 derece | Lense bağlıdır |
| Dikey Görüş Alanı (FoV) | 48.8 derece | 41 derece | 67 derece | Lense bağlıdır |
| Odak oranı (F-Durdurma) | F2.0 | F1.8 | F2.2 | Lense bağlıdır |
| Maksimum pozlama | 11.76 | 112 | 112 | 670.74 |
| Objektif Montajı | - | - | - | CS veya M12 montajı |
