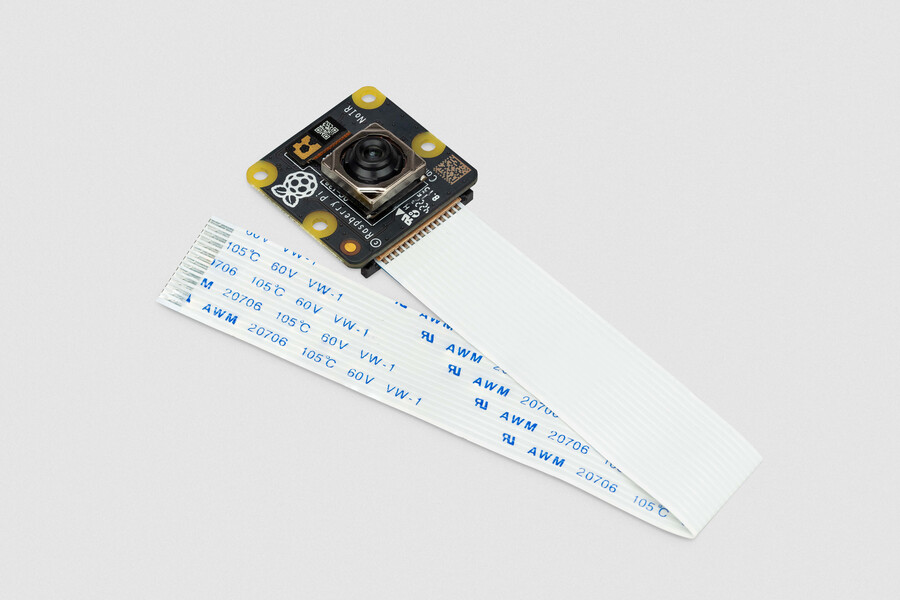

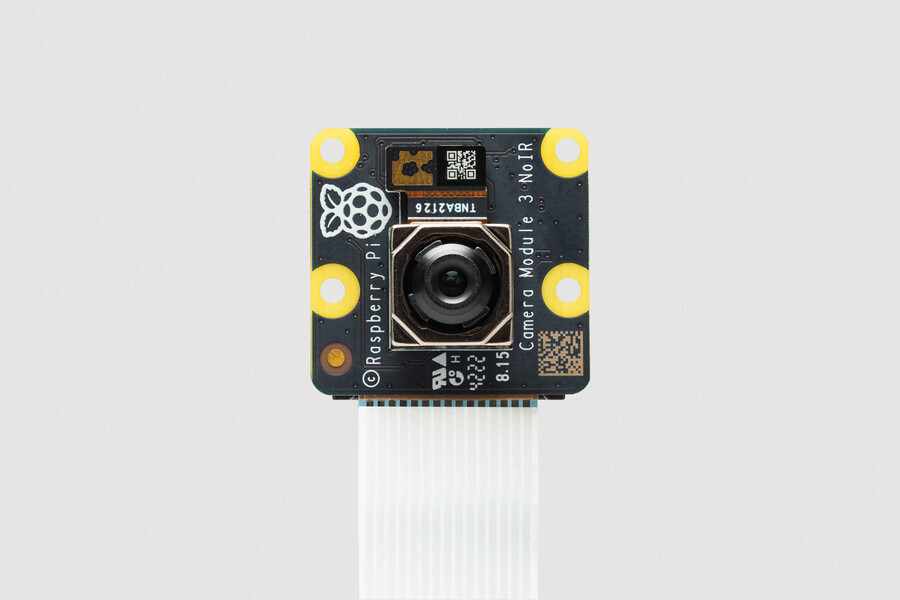

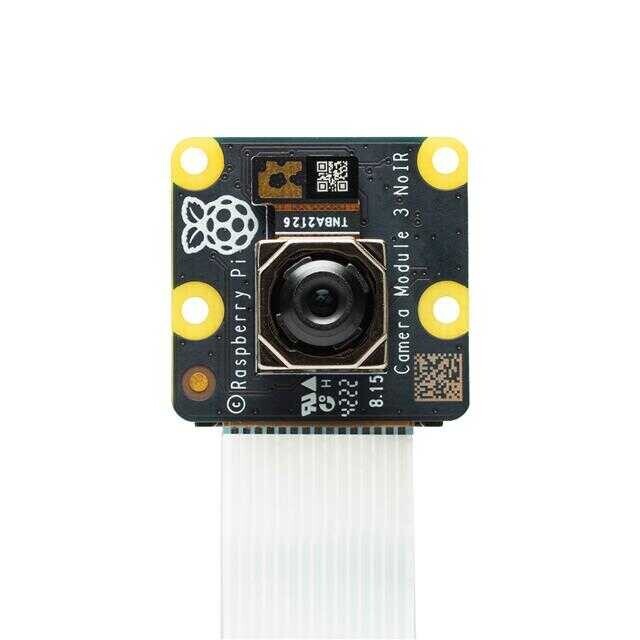

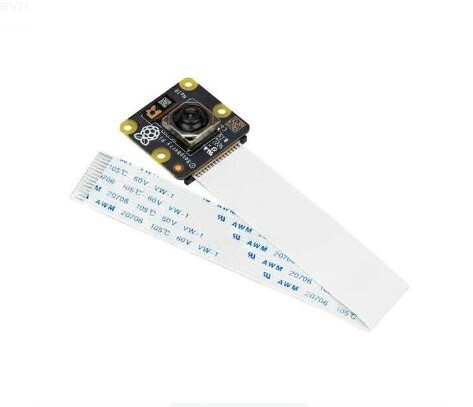

Raspberry Pi Kamera Modülü 3 NOIR - IMX708, 12MP, 75 FoV, Kızılötesi, SC0873
Raspberry Pi Kamera Modülü 3 NOIR - IMX708, 12MP, AutoFocus, 75 FoV, Kızılötesi Duyarlı
Raspberry Pi Kamera Modülü 3 NOIR (IR dalgaboyuna duyarlı), Raspberry Pi'nin kompakt bir kamerasıdır. Otomatik odaklama ve 12 megapiksel sensöre sahip olan ve Picamera2 Python kütüphanesi tarafından desteklenen Rpi Kamera Modülü 3 hassas kontrol ve mükemmel görüntü kalitesi sunar.
Raspberry Pi Kamera Modülü 3 NOIR, 75 derecelik diyagonal görüş açısına sahiptir.
Raspberry Pi Kamera Modülü 3 NOIR kızılötesine duyarlıdır ve lens üzerinde Kızılötesi (NoIR) filtresi yoktur, bu da onu düşük ışıklı (alacakaranlık) ortamlarda Kızılötesi fotoğrafçılık ve fotoğraf/video çekimi için mükemmel kılar. Gece fotoğrafçılığı için hedefi kızılötesi ışıkla doldurmanız gerekir.
Kamera Modülü 3 Serisi, fotoğrafların yanı sıra Full HD video çekmek için de kullanılabilir ve 3 megapiksele kadar HDR moduna sahiptir. Çalışması, Kamera Modülü 3'ün hızlı otomatik odaklama özelliği de dahil olmak üzere libcamera kütüphanesi tarafından tamamen desteklenmektedir: bu, yeni başlayanlar için kullanımı kolaylaştırırken, ileri düzey kullanıcılar için çok şey sunar. Kamera Modülü 3 tüm Raspberry Pi mini bilgisayarlarla uyumludur.
Raspberry Pi Kamera Modül 3 Serisi Ürünlerde genel özellikler;
- - V3 kameralar 4 farklı seçenek sunar: Standart, Geniş, NoIR ve NoIR Geniş.
- - Tüm v3 serisi 12MP Sony IMX708 CMOS sensör üzerine tasarlanmıştır!
- - IMX708 bir rolling shutter sensördür, tüm V3 kameralarda rolling shutter mevcuttur ve Rpi kameralarda rolling shutter hızlı hareket eden nesnelerde distorsiyona sebep olmaz
- - Tüm V3 kameralarda otomatik odaklama mevcuttur (autofocus)
- - Otomatik odaklama PDAF ve CDAF'ın bir karışımı ile elde edilir.
- - Hem V3 Standard hem de V3 NoIR için FoV 66°'dir (yatay), ancak iki geniş (Wide) versiyon için 102°'dir (yatay).
- - Hem Standart hem de NoIR, 5 cm MOD (minimum odak mesafesi) a sahipken ve Wide & NoIR Wide için MOD 10cm dir.
- - 4608 x 2592 hareketsiz görüntüler için alabileceğiniz en yüksek çözünürlüktür, video için maksimum 1080p50'dir
- - Tüm kameralar HDR çekimini destekler!
- - Tüm Rpi kamera modül 3 Seris kameralar, V1.3 ve V2 kameralarla aynı kart boyutuna (en, boy) sahiptir (yükseklik farklıdır).
- - V3 serisi, Raspberry Pi 400 hariç tüm Raspberry Pi modelleri ile çalışır.
- - V3 kameraları Pi zero modelleri ile kullanmak için ek kamera kablolarına ihtiyacınız vardır.
- - Tüm V3 kameralar hem libcamera hem de Picamera2 ile uyumludur, ancak artık eski yazılımlarla (raspivid, raspistill, vb.) çalışmazlar.
- - Kamera modülü v3 serisi en az 7 yıl boyunca üretimde kalacaktır (Ocak 2030'a kadar)
Raspberry Pi Kamera Modül 3 Kullanım
o Kamera bağlantısı:
o Çalışmaya başlamadan önce kernel GPU ve uygulamaların güncel olması gerekmektedir! Güncelleme için adımlar!!!!
Ardından;
o libcamera software stack ve Picamera 2 Pyton kütüphanesi kurulumlarına ilerleyin!
NOIR Kamera Kullanımında aklınızda bulunsun!
1- Noir kameranızı gece fotoğrafçılığı vb uygulamalarda kullanacaksanız ortam aydınlatması için harici 850nm/950nm IR LEDler gerekebilir
2- IR filtre olmadan IMX sensörünüz daha geniş bir dalgaboyunu yakalayacaktır ve imajınız günışığında aşağıdaki resimde sol üsttekine benzeyecektir
3- İyi uygulama örneği: motorlu IR-cut filtre, onboard ışık sensörü ve IR LEDler kullanılarak Raspberry Pi Kamera Modül 3 Noir den en iyi verim alınabilir. Günışında sensör IR-cut filtreyi aktif ederken gece inaktif edebilir ve LED leri yakıp daha iyi bir görüntü elde etmenizi sağlayabilir.
Raspberry Pi Kamera Modül 3 Spektral Duyarlık Grafiği
Kamera üstündeki Sony IMX708 sensörün gün ışığına tepkisi:
Raspberry Pi Kamera Karşılaştırma
| Kamera Modül v1 | Kamera Modül v2 | Kamera Modül 3 | Kamera Modül 3 Wide | HQ Kamera | |
|---|---|---|---|---|---|
| Boyut | ~ 25 × 24 × 9 mm | ~ 25 × 24 × 9 mm | ~ 25 × 24 × 11.5 mm | ~ 25 × 24 × 12.4 mm | 38 x 38 x 18.4mm |
| Ağırlık | 3g | 3g | 4g | 4g | 30.4g |
| Still resolution | 5 Megapixels | 8 Megapixels | 11.9 Megapixels | 11.9 Megapixels | 12.3 Megapixels |
| Video modları | 1080p30, 720p60, 640 × 480p60/90 | 1080p47, 1640 × 1232p41, 640 × 480p206 | 2304 × 1296p56, 2304 × 1296p30 HDR, 1536 × 864p120 | 2304 × 1296p56, 2304 × 1296p30 HDR, 1536 × 864p120 | 2028 × 1080p50, 2028 × 1520p40 1332 × 990p120 |
| Sensor | OmniVision OV5647 | Sony IMX219 | Sony IMX708 | Sony IMX708 | Sony IMX477 |
| Sensor çözünürlüğü | 2592 × 1944 pixels | 3280 × 2464 pixels | 4608 x 2592 pixels | 4608 x 2592 pixels | 4056 x 3040 pixels |
| Sensor imaj alanı | 3.76 × 2.74 mm | 3.68 x 2.76 mm (4.6 mm diagonal) | 6.45 x 3.63mm (7.4mm diagonal) | 6.45 x 3.63mm (7.4mm diagonal) | 6.287mm x 4.712 mm (7.9mm diagonal) |
| Pixel boyutu | 1.4 µm × 1.4 µm | 1.12 µm x 1.12 µm | 1.4 µm x 1.4 µm | 1.4 µm x 1.4 µm | 1.55 µm x 1.55 µm |
| Optik boyut | 1/4" | 1/4" | 1/2.43" | 1/2.43" | 1/2.3" |
| Fokus | Sabit | Ayarlanabilir | Motorlu | Motorlu | Ayarlanabilir |
| Depth of field | ~ 1 m to ∞ | ~ 10 cm to ∞ | ~ 10 cm to ∞ | ~ 5 cm to ∞ | yok |
| Fokal uzunluk | 3.60 mm +/- 0.01 | 3.04 mm | 4.74 mm | 2.75 mmm | Lense bağlı |
| Yatay FoV | 53.50 +/- 0.13 degrees | 62.2 degrees | 66 degrees | 102 degrees | Lense bağlı |
| Dikey (FoV) | 41.41 +/- 0.11 degrees | 48.8 degrees | 41 degrees | 67 degrees | Lense bağlı |
| Fokal oran (F-Stop) | F2.9 | F2.0 | F1.8 | F2.2 | Lense bağlı |
| Max. Exp. Time (s) | 6 (legacy) / 0.97 (libcamera) | 11.76 | 112 | 112 | 670.74 |
| Lens Montajı | N/A | N/A | N/A | N/A | C/CS- or M12-mount |
| NoIR versiyon var? | Evet | Evet | Evet | Evet | hayır |
