Pololu 4.5V - 20V Ayarlanabilir, Voltaj Yükselten Boost Regülatör PL-2890

Pololu 4.5V - 20V Ayarlanabilir Çıkış, Voltaj Yükselten Boost SMPS Regülatör - U3V70A DC-DC Konvertör

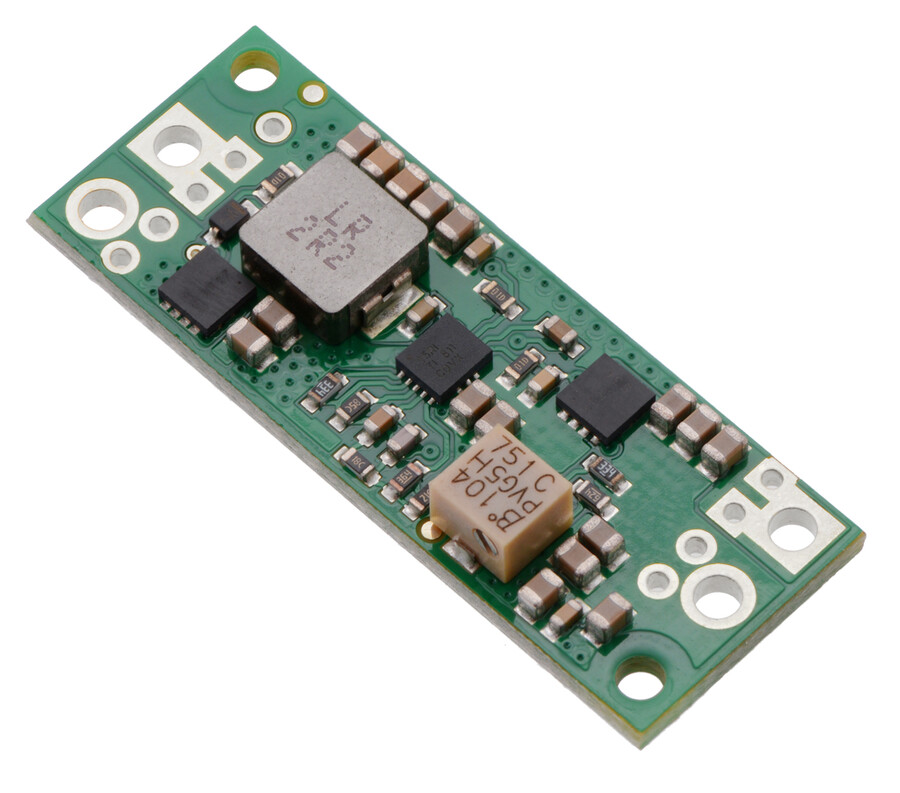

U3V70X Serisi gerilim yükselten ( boost ) DC-DC konvertörlerden biri olan U3V70A kartı, çıkışında yüksek akım sağlayabilen güçlü bir senkron anahtarlamalı güç kaynağıdır ( switch-mode ). U3V70A regülatör kartı, giriş voltajı 2.9V gerilim seviyelerine kadar düşebilir ancak çıkış gerilimi 12 tur hassas potansiyometre yardımı ile 4.5V - 20V arasında bir değere ayarlanabilir.

U3V70A boost SMPS kartı bir çok koruma elektroniğine sahiptir ancak kartın ilginç bir özelliği girişi çıkıştan tamamıyla izole edebilme imkanı veren "true shutdown" özelliğine sahip olmasıdır ( diğer boost regülatörler shutdown durumunda girişi doğrudan çıkışa vermektedir! ).

U3V70X Serisi step up regülatörlerde anlık giriş akımı 10A olabilirken, 6A düzeylerindeki giriş akımlarını kartlar termal kapatma yaşamadan dakikalar mertebesinde tolere edebilir. Boost regülatörler için;

Iout= Iin X Eff X ( Vin/Vout )

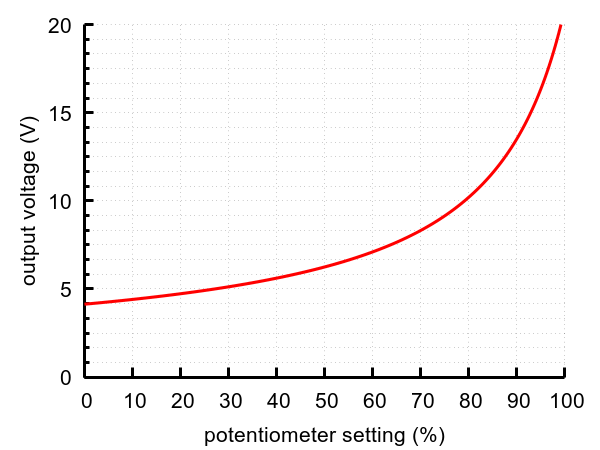

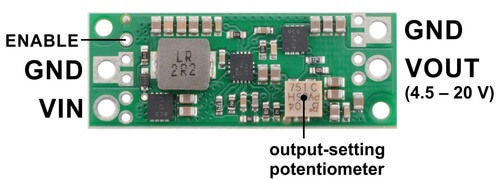

olduğundan yükseltme oranınız ne kadar yüksek olursa elde edeceğiniz maksimum çıkış akımı o oranda düşecektir! U3V70A DC-DC konvertör çıkış gerilimi 12 tur hassas pot ile ayarlanmaktadır. Potansiyometrenin direnç değerine karşın çıkış voltajı grafi aşağıda görülmektedir! Kart çıkış gerilimi 4.5V altına veya 20V üstüne gidecek şekilde ayarlanırsa, çıkış kararsız hale gelebilir!

İhtiyaca göre U3V70X Serisi diğer DCDC konvertör çeşitlerine aşağıdaki listeden ulaşabilirsiniz:

Not: U3V70X Serisi regülatör kartları birbirine benzediğinden silkscreen üzerindeki beyaz bölgeye kartları birbirinden ayırt etmeyi sağlayan işaretlemeyi yapmayı unutmayın!

U3V70A, 4.5V - 20V Voltaj Yükselten SMPS Regülatör Kartı Özellikleri ( Özet )

U3V70x serisi Performans Grafikleri

Verim:

Maksimum Sürekli Çıkış Akımı:

Sükunet akımı (Quiescent current)
